Разъем полевой шины PROFIBUS; с вилкой D-Sub; 9-пол.; светло-серые Wago 750-960

Name: Разъем полевой шины PROFIBUS; с вилкой D-Sub; 9-пол.; светло-серые Wago 750-960
Brand: Wago
SKU: 750-960

Каталожный номер 750-960

Разъем полевой шины PROFIBUS; с вилкой D-Sub; 9-пол.; светло-серые Wago 750-960 Соединитель полевой шины связывает устройство PROFIBUS с линией PROFIBUS.Характерные особенности соединителя полевой шины:2 горизонтальных кабельных ввода. Один входной и один выходной.Быстрое и не требующее технического обслуживания соединение CAGE CLAMP® может удерживаться в раскрытом положении с помощью специального механизма.Внешне управляемый переключатель для активации и/или деактивации согласующего резистора сети....

Разъем полевой шины PROFIBUS; с вилкой D-Sub; 9-пол.; светло-серые Wago 750-960 - Разъем полевой шины PROFIBUS; с вилкой D-Sub; 9-пол.; светло-серые Wago 750-960

Розничная цена

61 $ с НДС

array(34) { ["id"]=> string(6) "173136" ["product_id"]=> string(6) "235750" ["id_1c"]=> NULL ["sku"]=> string(7) "750-960" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-960" ["image_id"]=> NULL ["price"]=> float(5799) ["primary_price"]=> string(9) "61.040274" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(5799) ["unconverted_price"]=> float(61.04) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(5799) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["weight"]=> object(shopDimensionValue)#1199 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["analog"]=> string(6) "235753" } }

≈ 5 799 ₽ с НДС

* стоимость и наличие уточняйте у менеджера

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

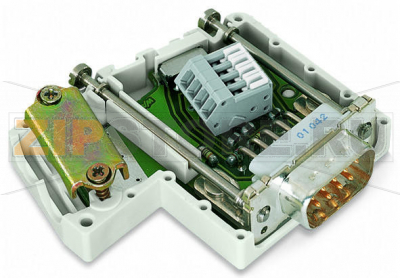

Соединитель полевой шины связывает устройство PROFIBUS с линией PROFIBUS.

Характерные особенности соединителя полевой шины:

2 горизонтальных кабельных ввода: один входной и один выходной.
Быстрое и не требующее обслуживания соединение CAGE CLAMP® с возможностью фиксации в открытом положении.

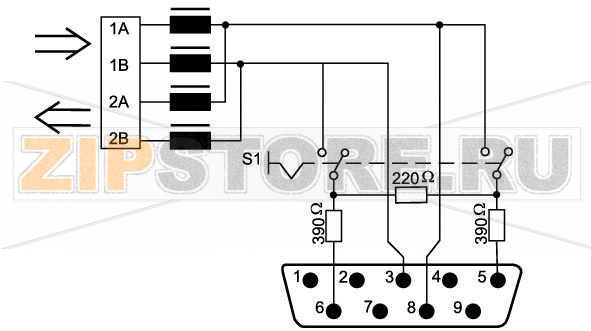

Внешний переключатель для активации/деактивации согласующего резистора сети.

Для первого и последнего устройства на шине переключатель должен быть установлен в положение «ВКЛ» (согласующий резистор активирован). Для промежуточных устройств на шине переключатель устанавливается в положение «ВЫКЛ» (согласующий резистор деактивирован).

Технические данные

Тип подключения	Вилка D‑Sub 9
Число полюсов	9
Коммуникация/Полевой автобус	PROFIBUS
Скорость передачи	до 12 Мбит/с (согласно спецификации PROFIBUS)
Напряжение питания	DC 4,75 … 5,25 В
Входной ток	5 мА

Данные соединения

Тип подключения (1)	Клеммная колодка CAGE CLAMP® с фиксатором (серия 218)
Сечение одножильных проводников	0,08 … 0,5 мм² / 28 … 20 AWG
Длина снятия изоляции	5 … 6 мм / 0,2 … 0,24 дюйма

Геометрические данные

Ширина	54 мм / 2.126 дюйма
Высота	16 мм / 0.63 дюйма
Длина	45 мм / 1.772 дюйма

Механические данные

Диаметр подключаемого кабеля (в оболочке)	4,5 … 9,5 мм
Количество кабельных вводов	2
Материал корпуса	PA66-105-V2
Вес	33,4 г
Цвет	светло‑серый

Требования к окружающей среде

Температура окружающей среды (эксплуатация)	0 … 60 °C
Температура окружающей среды (хранение)	-25 … 85 °C
Степень защиты	IP20
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068-2-6
Пожарная нагрузка	0,623 МДж

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	пакет
Страна происхождения	Германия
GTIN	4045454320157
Код ТН ВЭД	85366990990

Разъем полевой шины PROFIBUS Wago 750-960 предназначен для надежного подключения устройств с интерфейсом D‑Sub 9 к магистрали PROFIBUS в системах промышленной автоматизации. Конструкция с двумя горизонтальными кабельными вводами обеспечивает удобную укладку шлейфа в шкафу, а пружинные клеммы CAGE CLAMP позволяют быстро и безопасно подключать проводники без обслуживания. Переключаемый согласующий резистор упрощает конфигурирование участков сети: разъем можно использовать как на промежуточных узлах, так и на оконечных точках без замены аксессуаров.

Wago 750-960 применяют в составе распределенных систем ввода-вывода, ПЛК, приводов и панелей операторов. Для корректной работы важно правильно задать топологию: на первом и последнем устройстве линии переводить переключатель терминатора в положение «ВКЛ», на остальных — «ВЫКЛ». Это снижает отражения сигналов и обеспечивает стабильный обмен данными на высоких скоростях PROFIBUS DP.

Типичные причины отказов разъемов полевой шины связаны с механическими и эксплуатационными факторами. К ним относятся: изгиб или повреждение контактов D‑Sub при неаккуратной стыковке; ослабление жил в клеммах вследствие вибраций или недостаточного ввода проводника; неправильное положение переключателя терминатора, приводящее к нарушению согласования линии; повреждение экрана или дренажной жилы кабеля, что ухудшает помехоустойчивость; воздействие агрессивной среды, пыли и влаги, попадающих в корпус при эксплуатации вне условий IP20; термические циклы, вызывающие старение пластика и ослабление фиксации.

Определить, что разъем вышел из строя, можно по ряду признаков. В сети появляются ошибки обмена, увеличивается счетчик повторных передач, устройства периодически «выпадают» из цикла, станция не определяется сканером PROFIBUS. Визуально могут наблюдаться треснувший корпус, расшатанное соединение, поврежденные или потемневшие контакты, выпадение жил из клемм. Простейшая диагностика включает осмотр, проверку правильности положения переключателя терминатора на крайних узлах, легкое пошатывание кабеля (исключая ложные контакты), прозвонку линий A/B и экрана, сравнение работы с заведомо исправным разъемом. При наличии приборов можно оценить сопротивление терминатора на конце линии и форму сигнала для выявления отражений.

Рекомендации по эксплуатации и уходу направлены на продление ресурса и предотвращение простоев. При монтаже соблюдать длину зачистки, полностью вводить жилы в клемму и фиксировать кабель, исключая натяжение на контактах. Обеспечивать непрерывность экранирования согласно принятой в шкафу схеме заземления. Не допускать попадания пыли и влаги, периодически проводить визуальный осмотр и очистку сухим воздухом; контакты D‑Sub при необходимости протирать изопропиловым спиртом. Избегать частых перестоек под напряжением и жестких изгибов шлейфа вблизи разъема, выдерживать минимальный радиус изгиба кабеля. В шкафах с вибрациями рекомендована периодическая проверка зажима проводников. Перед пуском системы маркировать положение переключателя терминатора на крайних устройствах, чтобы исключить ошибки при обслуживании. Хранить запасной разъем Wago 750-960 для быстрой замены в случае механического повреждения.

Характеристики

Производитель	Wago
Тип запчасти	Кабель
Вес	0 кг
Аналог/Замена	Разъем полевой шины PROFIBUS; с розеткой и вилкой D-Sub; 9-пол.; светло-серые Wago 750-970
