Номинальные значения по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 500 V |
| Номинальное импульсное напряжение (III / 3) | 6 kV |
| Номинальное напряжение (III / 2) | 630 V |
| Номинальное импульсное напряжение (III / 2) | 6 kV |
| Номинальное напряжение (II / 2) | 1000 V |
| Номинальное импульсное напряжение (II / 2) | 6 kV |
| Номинальный ток | 10 A |
| Примечание | Категория перенапряжения III / Степень загрязнения 2 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group C) | 600 V |
| Номинальный ток UL (Use Group C) | 10 A |
Сертификация по CSA
| Стандарт | CSA |
| Номинальное напряжение CSA (Use Group C) | 600 V |
| Номинальный ток CSA (Use Group C) | 10 A |
| Технология соединения | IDC |
| Тонкие многожильные проводники | 0,75 … 1,5 мм² / 18 … 16 AWG |
| Число полюсов | 3 |
| Общее число потенциалов | 3 |
| Количество отдельных точек подключения на изделие | 1 |
| Количество уровней | 1 |

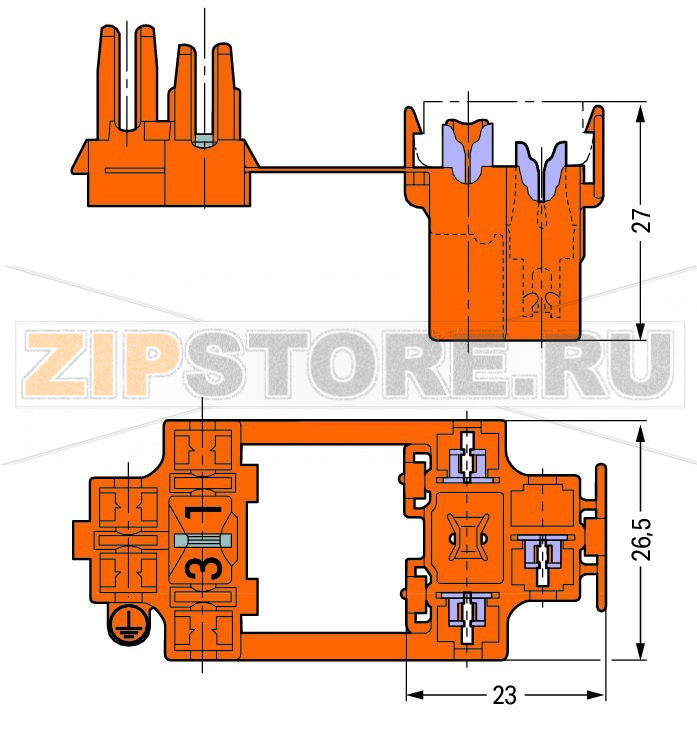

| Ширина | 26,5 мм / 1.043 inch |
| Высота | 27 мм / 1.063 inch |
| Длина | 23 мм / 0.906 inch |
| Тип контакта (стыкуемый разъем) | Гнездо (розетка) |
| Тип подключения разъема | для проводников |
| Цвет | оранжевый |
| Группа изолирующих материалов | I |
| Изоляционный материал | Полиамид (PA66) |
| Класс горючести по UL 94 | V0 |
| Материал пружины зажима | Пружинная сталь CrNi |
| Материал контактов | Латунь |
| Покрытие контактов | Луженое |
| Пожарная нагрузка | 0,169 MJ |
| Вес | 7,1 g |
| Температурный диапазон | -60 … +85 °C |
| Группа продукции | 13 (Misc. Multi Conn. System) |
| Тип упаковки | BOX |
| Страна происхождения | CN |
| GTIN | 4050821429715 |
| Код ТН ВЭД | 85366990990 |

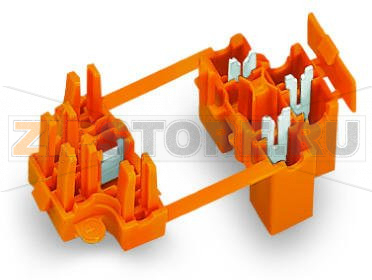

Разъем WAGO 730-103 — трехполюсная розетка с IDC-соединением, предназначенная для быстрого ответвления отдельных проводников без предварительной зачистки изоляции. Конструкция обеспечивает автоматическое размыкание проводника под напряжением при коммутации, что востребовано в системах безопасности и технологических цепях, например, в дверных переключателях шахт лифта. Решение уменьшает время монтажа, снижает риск ошибок при подключении и повышает надежность контакта за счет стабильного прижима пружинных элементов.
Технология IDC позволяет выполнять подключение тонких многожильных проводников штатным инструментом, обеспечивая контролируемое прорезание изоляции и формирование постоянного электрического контакта. Трехполюсная компоновка удобна для цепей управления и силовых линий, где требуется одновременная коммутация нескольких проводников. Корпус из полиамида (PA66) с высоким классом огнестойкости обеспечивает механическую прочность и устойчивость к нагреву, а луженые латунные контакты защищают от окисления в типовых условиях эксплуатации.
Области применения WAGO 730-103 включают подвижные и стационарные узлы автоматики зданий, лифтовое оборудование, промышленное машиностроение, осветительные линии и распределительные коробки. Автоматическое размыкание фазного проводника помогает безопасно организовывать сервисные операции и диагностику без лишних манипуляций с проводкой.
Наиболее распространенные причины поломок: применение проводников с неподходящим сечением или типом изоляции для IDC; превышение токовой нагрузки и перегрев; длительная вибрация и механические нагрузки на кабель при отсутствии разгрузки натяжения; попадание влаги и агрессивных сред, вызывающее коррозию; повторные циклы подключения сверх допустимых; монтаж с использованием неподходящего инструмента, приводящий к неполному внедрению контакта в жилу.
Признаками неисправности являются локальный нагрев или потемнение корпуса, следы оплавления или запах гари, потери контакта при вибрации, заметное увеличение падения напряжения на соединении, следы коррозии на металлических частях, нарушение фиксации проводника или люфт, а также нестабильная работа подключенной нагрузки (мигание, самопроизвольные отключения). Диагностика включает визуальный осмотр, проверку целостности цепи тестером и контроль температуры в рабочем режиме.
Соблюдайте допустимые условия окружающей среды и нагрузку. Используйте провода рекомендованного типа и сечения, соблюдайте минимальные радиусы изгиба и обеспечьте разгрузку натяжения кабеля. Монтаж выполняйте чистым, исправным инструментом, исключая перекосы при вводе жилы. Периодически проводите осмотр на предмет загрязнений, ослабления фиксации и следов нагрева; при признаках износа или коррозии замените разъем. Избегайте попадания влаги и конденсата; при необходимости используйте защитные кожухи и фланцы фиксации. Храните изделие в закрытой упаковке, защищая от пыли, ультрафиолета и экстремальных температур. Для обеспечения совместимости и надежности применяйте оригинальные комплектующие WAGO 730-103.
| Производитель | Wago |
| Заказ кратно | 50 |
| Минимальный заказ | 50 |
| Вес | 0 кг |
