Разъем; с корпусом разгрузки натяжения; 3-пол.; Код. A; 1,50 mm; черные Wago 890-103

Name: Разъем; с корпусом разгрузки натяжения; 3-пол.; Код. A; 1,50 mm; черные Wago 890-103
Brand: Wago
SKU: 890-103

Каталожный номер 890-103

Разъем; с корпусом разгрузки натяжения; 3-пол.; Код. A; 1,50 mm; черные Wago 890-103 Set: Socket 890-203 and strain relief housing 890-503Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unitCompact design with 4.4 mm pole spacingWhen assembled the installation connectors complies with IP40 and are suitable for easily accessible areas...

Разъем; с корпусом разгрузки натяжения; 3-пол.; Код. A; 1,50 mm; черные Wago 890-103 - Разъем; с корпусом разгрузки натяжения; 3-пол.; Код. A; 1,50 mm; черные Wago 890-103

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "163850" ["product_id"]=> string(6) "226529" ["id_1c"]=> NULL ["sku"]=> string(7) "890-103" ["sort"]=> string(1) "1" ["name"]=> string(7) "890-103" ["image_id"]=> NULL ["price"]=> float(325) ["primary_price"]=> string(7) "3.42095" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(325) ["unconverted_price"]=> float(3.42) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(325) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 325 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

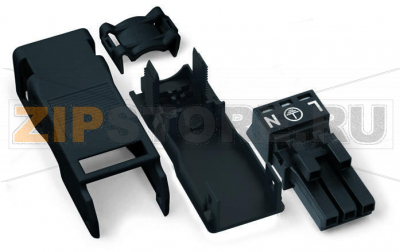

Комплект: гнездо 890-203 и корпус разгрузки натяжения 890-503

Комплект: гнездо 890-203 и корпус разгрузки натяжения 890-503
Защита от неправильного сочленения и обслуживание не требуется
Технология Push-in CAGE CLAMP® позволяет напрямую вставлять однопроволочные проводники
Компактная конструкция с межполюсным шагом 4,4 мм
В собранном виде соединитель соответствует IP40 и подходит для размещения в легко доступных зонах

Примечание:

Все соединители для фиксированного монтажа (защёлкивающиеся версии для светильников, приборов, печатных плат и распределительных шкафов) на заводе оснащаются фиксирующими рычагами для надёжной фиксации штепсельных соединений. Дополнительные фиксирующие рычаги требуются только для тонкопроволочных выводов (штекер/разъём).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих ошибок подключения:
a) подключение другого числа контактов
b) подключение с поворотом на 180°
c) подключение с поперечным смещением
d) подключение по одному контакту Информация по безопасности (США, USR):

Некоторые версии также допускаются для размыкания цепи в соответствии с UL-сертификатом в отдельных применениях при токах ниже 5 A и напряжении до 600 V. За подробной информацией обращайтесь в местный офис продаж.

Электрические данные

Примечание по контактному сопротивлению

Контактное сопротивление: примерно 1 мОм

Штепсельная пара: примерно 0,25 мОм

Номинальные данные по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальный ток	16 A
Пояснение (номиналы)	Категория перенапряжения III / Степень загрязнения 3

Сертификация по UL 1977

Номинальное напряжение (только заводской монтаж)	600 V
Номинальный ток (только заводской монтаж)	14 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Инструмент Push-in (вставка)
Номинальное сечение проводника	1,5 мм²
Диапазон однопроволочных	0,25 … 1,5 мм² / 22 … 16 AWG
Однопроволочные, прямое подключение	0,75 … 1,5 мм² / 20 … 16 AWG
Многопроволочные	0,25 … 1 мм² / 22 … 18 AWG
Гибкие тонкопроволочные	0,25 … 1,5 мм² / 22 … 16 AWG
С изолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
С неизолированным наконечником	0,25 … 0,75 мм² / 22 … 20 AWG
Мин. сечение для вставки (с изолированным наконечником)	0,75 мм² / 20 AWG
Длина снятия изоляции жилы	9 мм / 0.35 inch
Примечание (снятие изоляции)	см. упаковку или инструкцию
Число полюсов	3
Общее число точек соединения	3
Общее число потенциалов	3
Диаметр подключаемого кабеля в оболочке	4,5 … 10 мм
Направление ввода проводника к направлению сочленения	0 °
Длина зачистки оболочки кабеля	40 мм

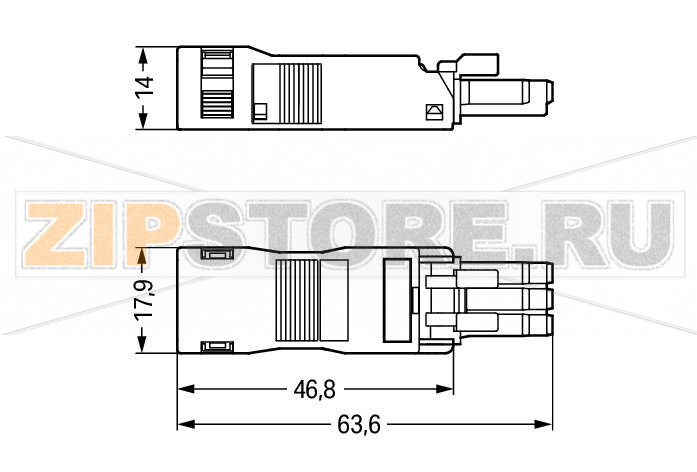

Геометрические данные

Шаг контактов	4,4 мм / 0.173 inch
Ширина	17,9 мм / 0.705 inch
Высота	14 мм / 0.551 inch
Длина	63,6 мм / 2.504 inch

Механические данные

Кодирование	A
Сила сочленения	около 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила	при блокировке: > 80 Н
Сила расцепления	при разблокировке: около 20 … 70 Н (в зависимости от числа контактов)
Число циклов сочленения	до 200 без нагрузки; до 100 при резистивной нагрузке IN = 16 A (испытано с 1,5 мм² / AWG 16)
Маркировка потенциалов	L, N
Степень защиты	IP40
Применение	Общие сети питания

Штекерное соединение

Тип контакта	Гнездо (Female connector/socket)
Тип подключения	для проводников
Защита от неправильного сочленения	Да
Защёлка	фиксирующий рычаг
Фиксирующий рычаг	устанавливается дополнительно
Разгрузка натяжения	корпус разгрузки натяжения

Материалы

Цвет	чёрные
Изоляционный материал	Полиамид (PA66)
Пружинный элемент	Хромоникелевая пружинная сталь (CrNi)
Контакты	Медь или медный сплав с обработанной поверхностью
Пожарная нагрузка	0,176 MJ
Масса	7,2 g

Требования к окружающей среде

Температура монтажа	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание	Изолирующие компоненты рассчитаны на до 105 °C

Коммерческие данные

Группа товаров	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454232856
Код ТН ВЭД	85366990990

Описание

Разъём WAGO 890-103 с корпусом разгрузки натяжения предназначен для быстрого и надёжного подключения нагрузок и линий питания в осветительных приборах, бытовых и профессиональных устройствах, а также в распределительных шкафах и системах автоматизации зданий. Конструкция с кодировкой A и защёлкой исключает неправильное сочленение и обеспечивает стабильную фиксацию. Технология зажимов Push-in CAGE CLAMP® позволяет подключать однопроволочные и тонкопроволочные проводники без длительной подготовки и последующего обслуживания, что уменьшает время монтажа и снижает риск ослабления контактов в процессе эксплуатации. Корпус разгрузки натяжения фиксирует кабель, снимая механические нагрузки с клеммной зоны и повышая долговечность соединения при вибрациях и частых манипуляциях с кабелем. В собранном виде разъём соответствует IP40 и предназначен для установки в легко доступных местах внутри оборудования.

Типичные причины поломок

Превышение допустимых токовых нагрузок или ухудшение теплоотвода, приводящее к перегреву контактной группы.
Неправильная подготовка проводника: слишком короткая/длинная зачистка, повреждение жил, отсутствие наконечников на гибких проводах там, где это требуется.
Недостаточная вставка проводника в зажим или отсутствие полной фиксации защёлки.
Чрезмерное растягивание и изгиб кабеля при отсутствии или неправильной установке разгрузки натяжения.
Многократные циклы сочленения сверх рекомендованных значений, износ контактных поверхностей.
Воздействие пыли, влаги или агрессивных сред при установке вне рекомендуемой зоны применения (уровень защиты IP40).
Механические повреждения корпуса или зажимного механизма вследствие удара или использования неподходящего инструмента.

Как понять, что разъём вышел из строя

Нагрев, запах перегретой изоляции, потемнение или обесцвечивание пластика рядом с клеммами.
Периодические пропадания питания, мерцание светильников, нестабильная работа подключённых устройств.
Увеличение люфта, неполная фиксация защёлки, самопроизвольное расстыковывание.
Выход жилы из зажима при небольшом усилии, следы оплавления или деформации контактной части.
Коррозия контактных поверхностей, отложения, следы влаги внутри соединения.
Трещины на корпусе, повреждение рычага блокировки или элементов разгрузки натяжения.

Рекомендации по эксплуатации и уходу

Соблюдайте рекомендуемые условия эксплуатации и окружающей среды; не устанавливайте разъём в зонах с повышенной влажностью и пылью без дополнительной защиты.
Готовьте проводники согласно инструкции: выдерживайте длину зачистки, используйте наконечники для тонкопроволочных жил, контролируйте чистоту и целостность жил.
Вставляйте проводник до упора и проверяйте фиксацию защёлки; при обслуживании используйте подходящий инструмент.
Обязательно монтируйте и корректно затягивайте корпус разгрузки натяжения, соблюдайте минимальные радиусы изгиба кабеля.
Избегайте лишних циклов сочленения; при признаках износа или нагрева замените разъём.
Проводите периодический визуальный контроль в рамках регламентного обслуживания оборудования; очищайте разъём от пыли сухой мягкой щёткой, не применяйте агрессивные растворы.
Подбирайте сечение и тип проводника в рамках допустимых значений для обеспечения надёжного контакта и теплового режима.

Применение разъёма WAGO 890-103 обеспечивает воспроизводимое качество монтажа, сокращает время подключения и повышает отказоустойчивость электрических цепей в типовых сетевых приложениях. Соблюдение монтажных правил и регламентного контроля продлевает срок службы соединения и снижает риски аварийных отключений.
