Черная кодировка A (L, PE, N)
Примечание:Все соединители для фиксированного монтажа (защелкивающиеся версии для светильников, устройств, печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги требуются только для тонких многопроволочных выводов (штекер/розетка).
Примечание по защите от неправильного подсоединения:Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a) подключение другого числа контактов;
b) подключение с поворотом на 180°;
c) подключение с поперечным смещением;
d) подключение одного контакта.
Некоторые версии могут использоваться для размыкания цепи в соответствии с сертификатом UL в отдельных приложениях при токах ниже 16 A и напряжениях до 600 V. За подробностями обращайтесь в местный офис продаж.
Электрические данные
| Примечание по контактному сопротивлению |
контактное сопротивление: приблизительно 1 мОм; штекер/розетка: приблизительно 0,25 мОм. |
Номинальные данные по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 250 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальный ток | 25 A |
| Пояснение | Категория перенапряжения III / Степень загрязнения 3 |
Сертификация по UL 1977
| Номинальное напряжение (только заводская проводка) | 600 V |
| Номинальный ток (только заводская проводка) | 23 A |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения в действие | Инструмент Вставка (push-in) |
| Номинальное сечение | 4 мм² |
| Размеры одножильных проводников | 0,5 … 4 мм² / 20 … 12 AWG |
| Одножильные, прямая вставка | 1,5 … 4 мм² / 16 … 12 AWG |
| Многожильные | 0,5 … 2,5 мм² / 20 … 14 AWG |
| Тонкие многожильные | 0,5 … 4 мм² / 20 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 1,5 мм² / 20 … 16 AWG |
| Многожильные с неизолированным наконечником | 0,25 … 2,5 мм² / 20 … 14 AWG |
| Мин. сечение для push-in (с изолир. наконечником) | 1,5 мм² / 16 AWG |
| Длина зачистки жилы | 9 мм / 0.35 inch |
| Примечание (зачистка) | см. также упаковку или инструкцию |
| Число полюсов | 3 |
| Общее число точек соединения | 6 |
| Общее число потенциалов | 3 |
| Диаметр подключаемого кабеля в оболочке | 8 … 11,5 мм |
| Направление ввода проводника к направлению сопряжения | 0 ° |
| Длина снятия оболочки | 55 мм |
| Количество контрольных отверстий | 3 |

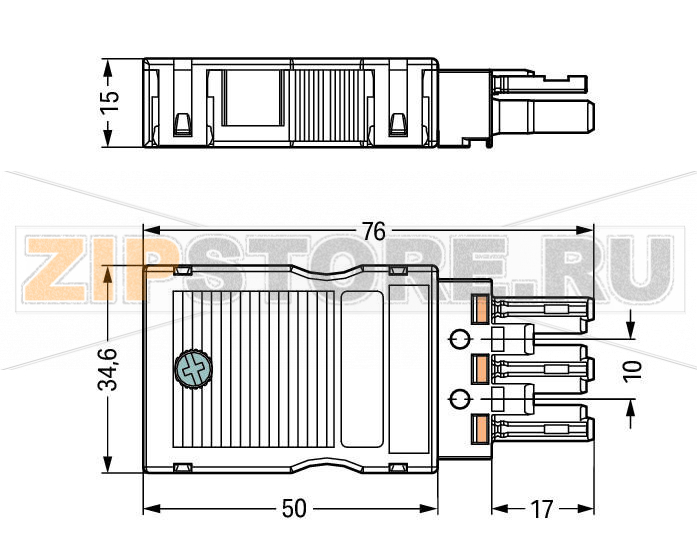

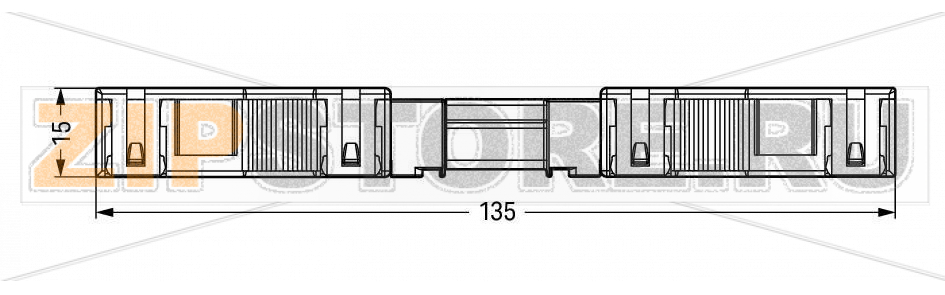

Геометрические данные
| Шаг контактов | 10 мм / 0.394 inch |
| Ширина | 34,6 мм / 1.362 inch |
| Высота | 15 мм / 0.591 inch |
| Длина | 75,9 мм / 2.988 inch |
Механические данные
| Кодирование | A |
| Сила сопряжения | ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Удерживающая сила | при блокировке: > 80 Н |
| Расцепляющая сила | при разблокировке: ≈ 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов сопряжения | до 200 без нагрузки; 100 при резистивной нагрузке IN = 25 A (4 мм² / AWG 12) |
| Маркировка потенциалов | L, PE, N |
| Степень защиты | IP2xC |
| Примечание по степени защиты | В состыкованном состоянии с корпусом разгрузки натяжения: IP2xC (компактные разъемы не предназначены для использования в открытых, легко доступных зонах). |
| Область применения | Общие сети электропитания |
Штекерное соединение
| Тип контакта | Гнездовой контакт / розетка |
| Тип подключения разъема | для проводников |
| Защита от неправильного сопряжения | Да |
| Защелка | фиксирующий рычаг |
| Фиксирующий рычаг | устанавливается дополнительно |
| Разгрузка натяжения | корпус разгрузки натяжения |
Материалы
| Цвет | черный |
| Изоляционный материал | Полиамид (PA66) |
| Пружина клеммы | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медь или медный сплав, с обработанной поверхностью |
| Пожарная нагрузка | 0,421 MJ |
| Цвет корпуса разгрузки | черный |
| Вес | 20 g |
Экологические требования
| Температура обработки | -5 … +40 °C |
| Постоянная рабочая температура | -35 … +85 °C |
| Примечание по рабочей температуре | Изолирующие компоненты рассчитаны на температуры до 105 °C |
Коммерческие данные
| Группа продукции | 20 (WINSTA) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4044918252096 |
| Код ТН ВЭД | 85366990990 |

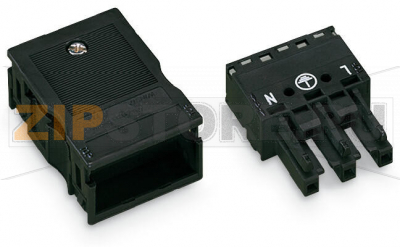

Разъем WAGO 770-103 с корпусом разгрузки натяжения относится к линейке WINSTA и применяется для быстрого и безопасного соединения в сетях электропитания. Черная кодировка A исключает ошибочное сопряжение и позволяет использовать изделие в типовых распределительных узлах зданий, внутри светотехнических приборов и электрошкафов. Конструкция с фиксирующим рычагом обеспечивает надежную фиксацию пары штекер–розетка, а технология пружинного соединения упрощает монтаж и снижает влияние человеческого фактора.
Разъем ориентирован на повседневную эксплуатацию в условиях монтажа на объекте и на производстве. Корпус из полиамида PA66 устойчив к нагреву и механическим нагрузкам, а контактная система из меди/медного сплава с пружинами из CrNi стали обеспечивает стабильное контактное давление и низкое переходное сопротивление. Наличие разгрузки натяжения защищает место ввода кабеля от вытягивания и микропереломов жил при вибрациях и перемещениях.
Основные причины выхода из строя включают механические повреждения корпуса или фиксирующего рычага при ударе или неправильном демонтаже; перегрев вследствие превышения тока, ослабленного контакта либо неверно подобранного сечения проводника; коррозию контактов при воздействии влаги и агрессивных сред; износ пружины при превышении допустимого числа циклов сочленения; повреждение жил из-за неправильной зачистки; старение пластика при длительной работе при повышенной температуре.
Признаки неисправности разъема WAGO 770-103: локальный нагрев, запах перегретой изоляции, потемнение или оплавление корпуса; ослабление фиксации штекера или «люфт» соединения; следы окисления/почернения на контактах, искрение при подключении; рост падения напряжения на соединении под нагрузкой; выпадение проводника или невозможность надежной посадки; трещины на корпусе либо на рычаге фиксации. При выявлении одного или нескольких признаков разъем следует вывести из эксплуатации и заменить.
Рекомендации по эксплуатации и уходу: соблюдать допустимые условия температуры окружающей среды и нагрузки; подбирать сечение проводников согласно требованиям изделия; для гибких жил применять соответствующие наконечники и выдерживать требуемую длину зачистки, избегая надрезов проволочек; регулярно осматривать соединения в ходе сервисного обслуживания на предмет нагрева, механических повреждений и целостности разгрузки натяжения; не разъединять под нагрузкой, если это не предусмотрено применимой сертификацией; поддерживать чистоту контактной зоны, предотвращать попадание влаги и пыли, использовать разъемы в закрытых, недоступных для прикосновения областях; не превышать рекомендуемое число циклов подключения/отключения, использовать оригинальные фиксирующие рычаги для тонкопроволочных проводников. Соблюдение этих мер повышает надежность узла и ресурс разъема в составе системы электроснабжения.
| Производитель | Wago |
| Заказ кратно | 25 |
| Минимальный заказ | 25 |
| Вес | 0 кг |
| Длина | 75.9 мм |
| Ширина | 34.6 м |
