Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 4,00 mm; черные Wago 770-105

Описание товара

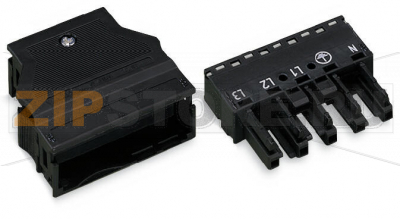

• Комплект: розетка 770-205 и корпус разгрузки натяжения 770-505
• Защита от переподключения (перепутывания) и обслуживание не требуется
• Пружинная технология подключения Push-in CAGE CLAMP® позволяет просто вставлять одножильные проводники
• Два провода на полюс для организации петель или перемычек
• Возможна дополнительная переменная кодировка

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и разъемов. Дополнительные фиксирующие рычаги необходимы только для тонких многожильных проводников (штекер/разъем).

Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a) подключение к изделию с иным числом контактов
b) подключение с поворотом на 180°
c) подключение с поперечным смещением
d) подключение одного контакта

Для рынка США: некоторые версии могут использоваться для коммутации тока в соответствии с сертификатом UL в отдельных приложениях при токах ниже 16 A и напряжениях до 600 V. Для получения подробной информации обратитесь в местный офис продаж.

Электрические данные

Номинальные значения по IEC/EN 60664-1

Допуски по UL 1977

Данные соединения

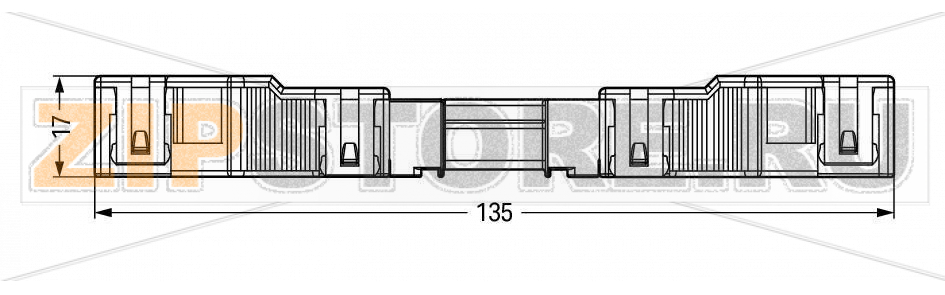

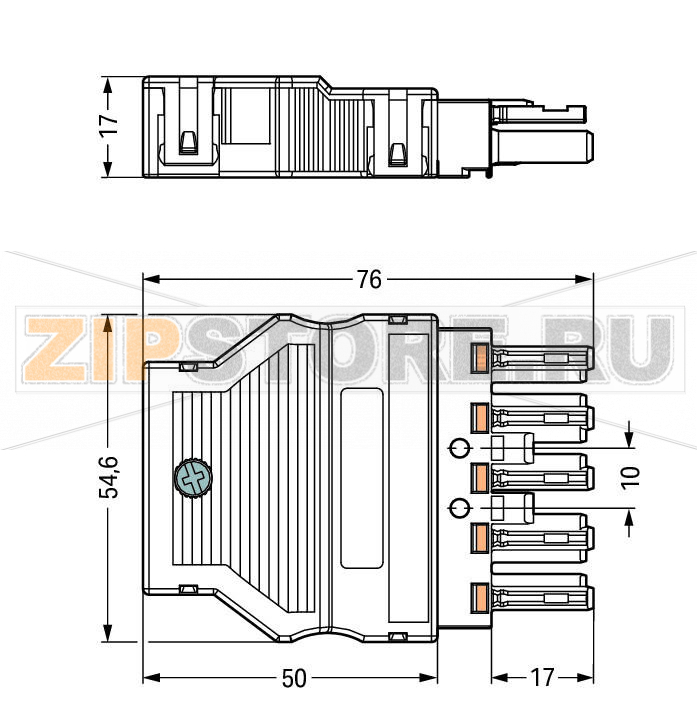

Геометрические данные

Механические данные

Штекерное соединение

Материалы

Требования к условиям эксплуатации

Коммерческие данные

Разъем WAGO 770-105 с корпусом разгрузки натяжения — решение для быстрого и безопасного подключения в сетевых и осветительных установках. Конструкция серии WINSTA предусматривает защиту от неправильного сочленения и устойчивость к вибрациям, а технология Push-in CAGE CLAMP® ускоряет монтаж без обслуживания. Для типовых задач в распределительных коробках, светотехнических линиях, в цепях питания оборудования разъем обеспечивает стабильный контакт и аккуратную разгрузку натяжения кабеля. Для унификации и совместимости часто используется комплект с розеткой 770-205 и корпусом 770-505, что упрощает внедрение в существующие системы.

Возможность подключения двух проводов на полюс позволяет организовывать петли и перемычки без дополнительных клеммников. Кодировка A и маркировка потенциалов помогают исключить переполюсовку при обслуживании. Фиксирующий рычаг предотвращает самопроизвольное рассоединение, а в состыкованном состоянии с корпусом разгрузки обеспечивается повышенная защищенность от случайного прикосновения.

Причины неисправностей

• Механические повреждения корпуса или фиксатора из-за чрезмерного усилия, ударов, изгиба кабеля без разгрузки.
• Перегрев вследствие превышения тока нагрузки, плохого контакта из-за неполного ввода проводника или несоответствия сечения.
• Коррозия контактов при попадании влаги, пыли, агрессивных сред; эксплуатация вне допустимых условий.
• Неправильная подготовка проводника: слишком длинная или короткая длина снятия изоляции, распушенные жилы без наконечника.
• Частые циклы сочленения сверх ресурса, что приводит к износу контактных поверхностей и фиксатора.
• Использование несочетаемых кодировок или компонентов другой серии.

Как понять, что запчасть вышла из строя

• Следы перегрева: потемнение, запах оплавленной изоляции, локальный нагрев корпуса под нагрузкой.
• Нестабильный контакт: мигание освещения, периодические обрывы при касании или легком покачивании кабеля.
• Повышенное усилие при сочленении/расчленении или, наоборот, «люфт», нефиксирующийся рычаг блокировки.
• Видимые трещины корпуса, поломка кодирующих элементов, деформация гнезда.
• Следы окисления на контактных поверхностях, увеличение падения напряжения/нагрева на соединении по сравнению с соседними точками.

Рекомендации по уходу и эксплуатации

• Соблюдайте рекомендуемую длину снятия изоляции и используйте соответствующее сечение проводников; для тонких многожильных применяйте наконечники.
• Перед вставкой убедитесь, что жила ровная и полностью введена до упора; при необходимости пользуйтесь инструментом для приведения зажима.
• Обязательно используйте корпус разгрузки натяжения и фиксирующий рычаг; не допускайте натяжения на контактную часть.
• Держите соединение в чистоте и сухости, избегайте попадания строительной пыли и влаги; не применяйте растворители, разрушающие PA66.
• Не превышайте допустимые электрические и температурные режимы; при признаках перегрева — проверяйте ток нагрузки и качество контактирования.
• Периодически осматривайте фиксаторы и кабельный ввод в местах вибраций; при износе или повреждении заменяйте разъем WAGO 770-105 или элементы комплекта (например, 770-205/770-505).
• Не смешивайте компоненты разных кодировок и серий; соблюдайте маркировку потенциалов при монтаже.
