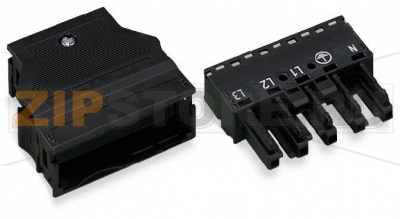

Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 4,00 mm; черные Wago 770-305

Name: Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 4,00 mm; черные Wago 770-305
Brand: Wago
SKU: 770-305

Каталожный номер 770-305

Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 4,00 mm; черные Wago 770-305 Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.Additional variable coding is possible....

Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 4,00 mm; черные Wago 770-305 - Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 4,00 mm; черные Wago 770-305

Розничная цена

6 $ с НДС

array(34) { ["id"]=> string(6) "163864" ["product_id"]=> string(6) "226543" ["id_1c"]=> NULL ["sku"]=> string(7) "770-305" ["sort"]=> string(1) "1" ["name"]=> string(7) "770-305" ["image_id"]=> NULL ["price"]=> float(542) ["primary_price"]=> string(8) "5.705092" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(542) ["unconverted_price"]=> float(5.7) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(542) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 542 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Защищен от ошибочного соединения и не требует обслуживания
Технология пружинного зажима Push-in CAGE CLAMP® позволяет жесткие проводники просто вставлять в разъем
Возможна дополнительная переменная кодировка

Примечание:

Все соединители для фиксированного монтажа (защелкивающиеся версии для светильников, устройств, печатных плат и распределительных шкафов) на заводе оснащаются фиксирующими рычагами для надежной фиксации штекеров и гнезд. Дополнительные фиксирующие рычаги требуются только для тонких многопроволочных выводов (штекер/гнездо).

Примечание по защите от неправильного подсоединения:
Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:
a) соединение с другим числом контактов
b) соединение с поворотом на 180°
c) соединение с поперечным смещением
d) соединение одним контактом Информация по безопасности 1:
Примечание для рынка США (USR): Отдельные версии могут использоваться также для коммутации тока в соответствии с сертификатом UL в отдельных применениях при токах ниже 16 A и напряжениях до 600 V. Для получения дополнительной информации обратитесь в местный офис продаж.

Электрические данные

Примечание по контактному сопротивлению

Сопротивление контакта: примерно 1 мОм

Штекер/гнездо: дополнительное переходное сопротивление примерно 0,25 мОм

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	25 A
Обозначение (категория/степень)	Категория перенапряжения III / Степень загрязнения 3

Сертификация по UL 1977

Номинальное напряжение по UL 1977 (только заводской монтаж)	600 V
Номинальный ток по UL 1977 (только заводской монтаж)	23 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Инструмент Вставка (Push-in)
Номинальное сечение	4 мм²
Размеры одножильных проводников	0,5 … 4 мм² / 20 … 12 AWG
Одножильные, прямое подключение	1,5 … 4 мм² / 16 … 12 AWG
Многожильные	0,5 … 2,5 мм² / 20 … 14 AWG
Тонкие многожильные	0,5 … 4 мм² / 20 … 12 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм² / 20 … 16 AWG
Многожильные с неизолированным наконечником	0,25 … 2,5 мм² / 20 … 14 AWG
Мин. многожильные с изолированным наконечником, подключение вставкой	1,5 мм² / 16 AWG
Длина снятия изоляции	9 мм / 0.35 inch
Примечание (длина снятия изоляции)	см. также упаковку или инструкцию
Число полюсов	5
Общее число точек соединения	5
Общее число потенциалов	5
Диаметр подключаемого кабеля в оболочке	9 … 13 мм
Направление ввода проводника к направлению сочленения	0 °
Длина разделки оболочки	55 мм

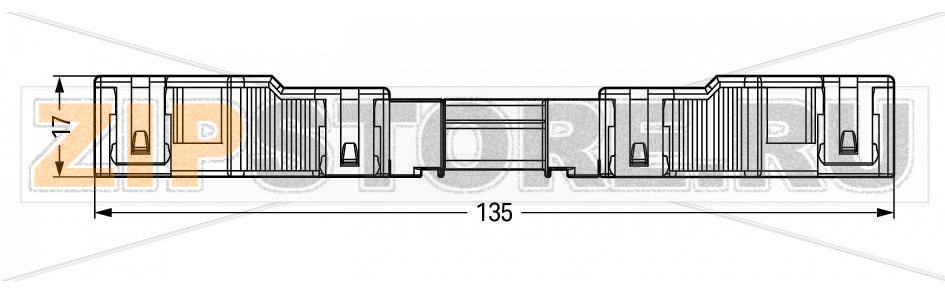

Геометрические данные

Шаг контактов	10 мм / 0.394 inch
Ширина	54,6 мм / 2.15 inch
Высота	17 мм / 0.669 inch
Длина	75,9 мм / 2.988 inch

Механические данные

Кодирование	A
Сила сочленения	прибл. 20 … 70 Н (в зависимости от числа контактов)
Удерживающая сила	при блокировке: > 80 Н
Сила разъединения	при разблокировке: прибл. 20 … 70 Н (в зависимости от числа контактов)
Число циклов сочленения	≥ 200 без резистивной нагрузки; 100 с резистивной нагрузкой IN = 25 A (испытано на 4 мм² / AWG 12)
Маркировка потенциалов	N, L1, L2, L3
Степень защиты	IP20
Примечание по степени защиты	В сочлененном состоянии с корпусом разгрузки натяжения: IP2xC (компактные соединители не предназначены для открытых, легко доступных зон)
Применение	Общие сети электропитания

Штекерное соединение

Тип контакта (штекерный разъем)	Гнездо
Тип подключения разъема	для проводников
Защита от ошибочного соединения	Да
Защелка	фиксирующий рычаг
Фиксирующий рычаг	устанавливается дополнительно
Разгрузка натяжения	корпус разгрузки натяжения

Материалы

Цвет	черный
Изоляционный материал	Полиамид (PA66)
Пружинный зажим	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь или медный сплав, с обработанной поверхностью
Пожарная нагрузка	0,624 MJ
Вес	29,2 g

Требования к окружающей среде

Температура монтажа	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание по рабочей температуре	Изолирующие компоненты рассчитаны на температуру до 105 °C

Коммерческие данные

Группа продуктов	20 (WINSTA)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918252478
Код ТН ВЭД	85366990990

Разъем WAGO 770-305 (WINSTA), с корпусом разгрузки натяжения, 5-полюсный, код A, черный — решение для модульной электропроводки зданий и промышленного оборудования, рассчитанное на быстрый и повторяемый монтаж. Технология пружинного подключения Push-in CAGE CLAMP обеспечивает надежный электрический контакт без обслуживания и стабильную работу в условиях вибраций. Защита от ошибочного соединения и фиксация с помощью рычага минимизируют риски неправильной стыковки при серийной сборке и обслуживании.

Область применения WAGO 770-305 включает осветительные линии, распределение питания в потолочных и мебельных системах, модульные щиты и предварительно собранные жгуты. Корпус разгрузки натяжения фиксирует кабель и предотвращает передачу механических усилий на контактные группы, повышая долговечность разъема при эксплуатации и перемещениях оборудования.

Конструкция разъема предусматривает удобную маркировку полюсов и возможность дополнительной кодировки, что упрощает стандартизацию монтажных операций. Вставка жестких проводников выполняется напрямую, а для гибких предусмотрена работа инструментом, что ускоряет подключение и снижает вероятность ошибок при подготовке проводов.

Типичные причины выхода из строя

Механическое повреждение корпуса или фиксирующего рычага вследствие ударов, избыточного натяжения кабеля или неправильной разборки.
Перегрев из-за превышения допустимой нагрузки, выбора неподходящего сечения проводника или плохой подготовки жил (слишком короткая/длинная зачистка, повреждение жил).
Многократные циклы сочленения сверх заявленного ресурса, приводящие к износу контактных поверхностей.
Воздействие влаги, агрессивных сред или пыли при эксплуатации вне рекомендованных условий, что ведет к коррозии и росту переходного сопротивления.
Попадание посторонних предметов в контактную зону, неполная вставка проводника или штекера.

Как понять, что разъем неисправен

Повышенный нагрев в месте соединения, запах перегрева, потемнение или оплавление пластика.
Люфт в сочленении, неполное защелкивание, самопроизвольное расстыковывание.
Падение напряжения под нагрузкой, мерцание или нестабильная работа подключенных устройств.
Окисление или почернение контактных поверхностей, следы коррозии.
Растрескивание корпуса, повреждение фиксатора, ослабление зажима (проводник легко вытягивается).

Рекомендации по эксплуатации и уходу

Подбирать правильный тип и сечение проводника, соблюдать рекомендуемую длину зачистки и чистоту контактной зоны.
При подключении/отключении гибких жил использовать подходящий инструмент, не перегружать фиксирующий рычаг.
Проверять полное защелкивание и правильность кодировки, использовать штатные элементы фиксации и разгрузки натяжения.
Соблюдать допустимые температурные и средовые условия, защищать от влаги и пыли; при необходимости применять соответствующие кожухи.
Периодически осматривать узел на предмет следов перегрева и механических повреждений; работы проводить только при снятом напряжении.
Для тонких многопроволочных жил использовать дополнительные фиксирующие рычаги согласно инструкции.

Применение WAGO 770-305 позволяет ускорить инсталляцию, упростить обслуживание и повысить безопасность соединений в распределительных и осветительных системах. Разъем подходит для стандартизированных модульных сборок и эффективен как в заводском, так и в монтажном применении на объекте.
