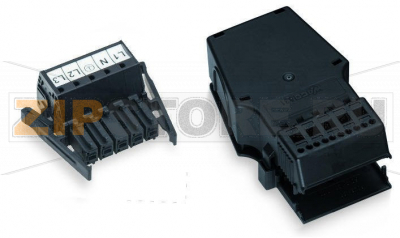

Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 6,00 mm; черные Wago 831-3105/1019-004

Name: Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 6,00 mm; черные Wago 831-3105/1019-004
Brand: Wago
SKU: 831-3105/1019-004

Каталожный номер 831-3105/1019-004

Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 6,00 mm; черные Wago 831-3105/1019-004 Protected against mismating and maintenance-freePush-in CAGE CLAMP® spring pressure connection technology allows solid conductors to be simply pushed into a unit.Minimize voltage drop over longer cable runs....

Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 6,00 mm; черные Wago 831-3105/1019-004 - Разъем; с корпусом разгрузки натяжения; 5-пол.; Код. A; 6,00 mm; черные Wago 831-3105/1019-004

Розничная цена

15 $ с НДС

array(34) { ["id"]=> string(6) "163866" ["product_id"]=> string(6) "226545" ["id_1c"]=> NULL ["sku"]=> string(17) "831-3105/1019-004" ["sort"]=> string(1) "1" ["name"]=> string(17) "831-3105/1019-004" ["image_id"]=> NULL ["price"]=> float(1459) ["primary_price"]=> string(9) "15.357434" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1459) ["unconverted_price"]=> float(15.35) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1459) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "5" ["min_zakaz"]=> string(1) "5" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 459 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые преимущества

Защита от неправильного подсоединения, не требует обслуживания
Технология пружинного соединения Push-in CAGE CLAMP® позволяет вводить одножильные проводники простым нажатием, без инструмента
Минимальные потери напряжения на длинных линиях благодаря малому переходному сопротивлению

Примечание

Все соединители для фиксированного монтажа (защелкивающиеся версии для осветительных приборов, устройств или всех типов печатных плат и распределительных шкафов) оснащаются на заводе фиксирующими рычагами для обеспечения надежной фиксации штекеров и розеток. Дополнительные фиксирующие рычаги необходимы только для тонких многожильных проводников (штекер/розетка).

Примечание по защите от неправильного подсоединения

Все компоненты WINSTA® на 100% защищены от следующих случаев неправильного подключения:

a) подсоединение с другим числом контактов
b) подсоединение с поворотом на 180°
c) подсоединение с поперечным смещением
d) подсоединение по одному контакту

Электрические данные

Примечание по контактному сопротивлению

сопротивление одного контакта: ≈ 1 мОм

штекер/розетка (сопряженная пара): ≈ 0,25 мОм

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	35 A
Пояснение (номиналы)	Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Инструмент Push-in (ввод нажатием)
Номинальное сечение	до 6 мм²
Одножильные проводники	0,5 … 6 мм² / 20 … 8 AWG
Многожильные (класс 5/6)	0,5 … 4 мм² / 20 … 12 AWG
Тонкие многожильные	0,5 … 6 мм² / 20 … 8 AWG
Длина зачистки	13 мм / 0.51 inch
Примечание (длина зачистки)	см. также упаковку или инструкцию
Число полюсов	5
Общее число точек подключения	5
Общее число потенциалов	5
Диаметр подключаемого кабеля в оболочке	13 … 18 мм
Направление ввода проводника к направлению сочленения	0 °

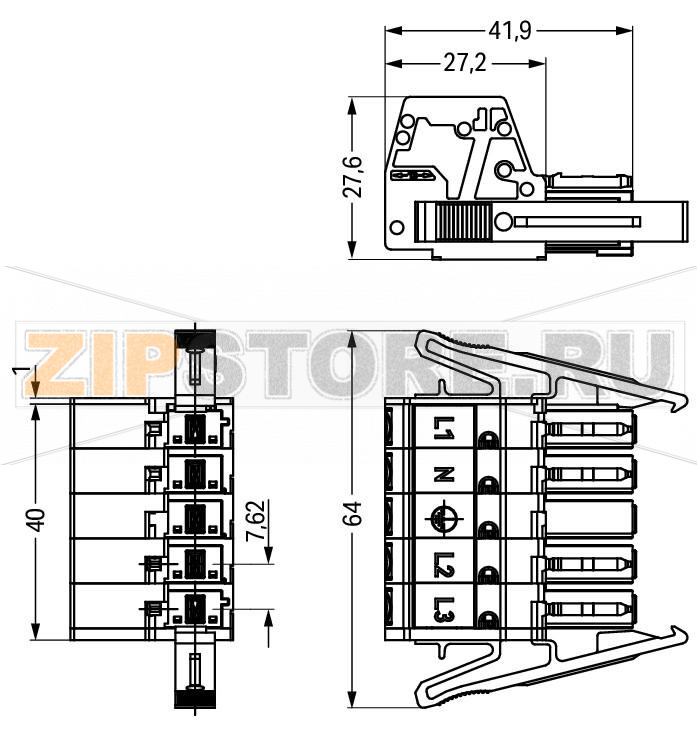

Геометрические данные

Шаг контактов	7,62 мм / 0.3 inch
Ширина	64 мм / 2.52 inch
Высота	27,55 мм / 1.085 inch
Длина	41,9 мм / 1.65 inch

Механические данные

Кодирование	A
Сила сочленения	≈ 30 – 70 Н (в зависимости от числа контактов)
Удерживающее усилие	при блокировке: > 80 Н
Усилие расцепления	при разблокировке: ≈ 30 – 70 Н (в зависимости от числа контактов)
Число циклов сочленения	100 — без активной нагрузки 50 — при активной нагрузке IN = 35 A (испытано, сеч. 6 мм²)
Маркировка потенциалов	L1 N? L2 L3
Степень защиты	IP20
Примечание по степени защиты	В состыкованном состоянии с корпусом разгрузки натяжения: IP2xC (компактные разъемы не предназначены для открытых, легко доступных зон)
Область применения	Общие сети электропитания

Штекерное соединение

Тип контакта	Гнездо (розетка)
Тип подключения	для проводников
Защита от неправильного сочленения	Да
Защелка	рычаг блокировки
Рычаг блокировки	возможна доустановка
Разгрузка натяжения	корпус разгрузки натяжения

Материалы

Цвет	черный
Изоляционный материал	Полиамид (PA66)
Пружинный элемент	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Медь/медный сплав с покрытием
Масса	76,6 g

Требования к окружающей среде

Температура монтажа	-5 … +40 °C
Постоянная рабочая температура	-35 … +85 °C
Примечание по рабочей температуре	Изолирующие компоненты рассчитаны до 105 °C

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	PL (Польша)
GTIN	4055143500739
Код ТН ВЭД	85366990990

Описание

Разъем Wago 831-3105/1019-004 — 5-полюсное решение с корпусом разгрузки натяжения для надежных сетевых подключений в системах освещения, распределительных шкафах и электротехнических устройствах. Конструкция с защитой от ошибочного сочленения и пружинной технологией Push-in CAGE CLAMP® обеспечивает быстрое и стабильное подключение без дополнительного обслуживания. Низкое переходное сопротивление помогает снизить падение напряжения на протяженных линиях, а возможность установки фиксирующего рычага повышает механическую устойчивость соединения в условиях вибраций и частых сервисных операций.

Разъем ориентирован на промышленное и гражданское применение, где важны скорость монтажа, повторяемость соединений и предсказуемая эксплуатация. Кодирование A исключает неверное сопряжение совместимых компонентов, а корпус разгрузки натяжения разгружает контактную группу от усилия, передаваемого кабелем. Решение соответствует типовым требованиям к эксплуатации внутри электрощитов и корпусов, где необходима степень защиты при состыкованном состоянии и безопасное обращение персонала.

Причины возможных отказов

Неправильная подготовка проводника: недостаточная или избыточная длина зачистки, повреждение жил при зачистке, использование неподходящего сечения.
Эксплуатация за пределами допустимых токовых и температурных режимов, что приводит к перегреву и деградации материалов.
Отсутствие или неправильная установка разгрузки натяжения: передача механических усилий на контакт, постепенное ослабление соединения.
Повторные циклы сочленения сверх допустимого ресурса или расстыковка под нагрузкой, вызывающая эрозию контактных поверхностей.
Внешние факторы: вибрации без фиксации рычагом, загрязнение, попадание влаги и агрессивных сред, механические удары по корпусу.
Несовместимость или ошибочное соединение нештатных компонентов, попытка сопряжения с другой кодировкой.

Признаки, что разъем вышел из строя

Повышенный нагрев в зоне контактов, запах перегрева, потемнение или обесцвечивание пластика.
Нестабильный контакт: мерцание нагрузки, периодические отключения, заметное падение напряжения под нагрузкой.
Механические дефекты: трещины корпуса, деформация защелки или рычага, неполное защелкивание при сочленении.
Видимые следы окисления/нагара на контактных поверхностях, повреждение или выкрашивание изоляции у ввода кабеля.
Ослабление удержания проводника: проводник двигается при легком усилии, не фиксируется пружиной.

Рекомендации по эксплуатации и уходу

Подготавливайте проводники по инструкции производителя: соблюдайте рекомендуемую длину зачистки и диапазон сечений, не повреждайте жилы.
Перед сочленением проверяйте чистоту и целостность контактов и корпусов; не используйте растворители, очищайте сухой мягкой салфеткой.
Всегда используйте корпус разгрузки натяжения и, при необходимости, фиксирующий рычаг; исключайте натяжение и крутящий момент на клеммы.
Не расстыковывайте под нагрузкой; отключайте питание перед обслуживанием или демонтажом.
Соблюдайте температурные и токовые ограничения системы; при вводе в эксплуатацию контролируйте нагрев под номинальной нагрузкой.
Избегайте эксплуатации во влажной и агрессивной среде вне предусмотренной степени защиты; устанавливайте внутри корпусов/щитов.
Периодически проводите визуальный осмотр соединений; при обнаружении следов перегрева или механических дефектов замените разъем Wago 831-3105/1019-004 на идентичный.
Для демонтажа проводника используйте рекомендованный инструмент для разблокировки пружины; не тяните проводник силой.
Храните изделия в сухом месте при комнатной температуре, в оригинальной упаковке, избегая ультрафиолетового излучения и пыли.

Применение разъема Wago 831-3105/1019-004 в сборках с предварительной расключкой, осветительных линиях и распределительных модульных системах сокращает время монтажа, повышает повторяемость и качество подключения. Соблюдение указанных рекомендаций позволяет продлить срок службы и сохранить стабильные электрические параметры соединения.
