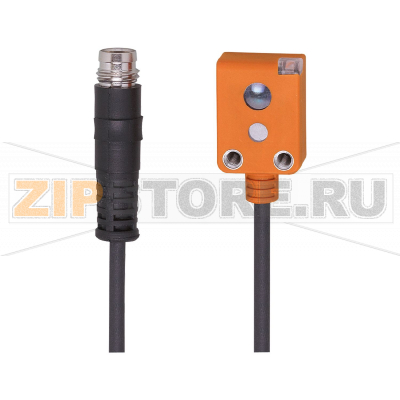

Датчик рефлекторный IFM O7P203

Описание товара

Датчик рефлекторный IFM O7P203 (каталожный номер O7P-HNKG/0,20M/AS) — компактное фотоэлектрическое решение для надежного обнаружения объектов в системах автоматизации. Принцип работы основан на излучении красного света и приеме отраженного луча от отражателя; при перекрытии луча объектом выход изменяет состояние. Режим срабатывания на свет означает, что выход активируется при наличии отраженного сигнала.

Назначение и применение

O7P203 используют на конвейерах, упаковочных и сортировочных линиях, в узлах подачи и контроля присутствия изделий, для детекции краев, учета деталей и контроля перегрузки. Рефлекторная схема упрощает монтаж: нужен лишь один датчик и отражатель, что уменьшает требования к месту установки и сокращает время наладки по сравнению с «шторой» из излучателя и приемника.

Монтаж и юстировка

• Установите датчик на жестком основании, обеспечив соосность «датчик—отражатель» в пределах рабочей зоны.
• Расположите отражатель так, чтобы исключить паразитные отражения от ближних поверхностей и металлоконструкций.
• Соблюдайте минимальные расстояния до фона и прямых источников яркой подсветки, исключая засветку приемника.
• Подключение NPN-выхода выполняйте согласно стандартной трехпроводной схеме и полярности; используйте M8-разъем и штатный отрезок PUR-кабеля 0,2 м для коммутации с удлинителем.
• Маршрут кабеля прокладывайте вдали от силовых линий и частотных преобразователей, применяйте экранирование при необходимости.

Причины поломок

• Механические воздействия: удар, вибрации, перекос крепления, приводящий к растрескиванию корпуса или оптики.
• Неправильное подключение: переполюсовка, короткое замыкание выхода, наводки от силовых цепей.
• Агрессивная среда: химические пары и моющие средства, несоответствующие материалу корпуса и оптики.
• Попадание влаги и пыли при нарушении герметичности разъема либо износе уплотнений (даже при IP 65).
• Загрязнение оптических поверхностей пылью, стружкой, масляным туманом, ухудшающее прием отраженного луча.
• Перегрев или работа вне допустимых температур, приводящие к деградации светодиода или электроники.

Как понять, что запчасть вышла из строя

• Датчик не реагирует на перекрытие луча: индикатор состояния не меняется, выход не переключается.
• Ложные срабатывания без изменения обстановки, «дрожание» выхода, нестабильная работа после прогрева.
• Существенно уменьшилась дистанция уверенного срабатывания при чистых оптических поверхностях.
• Индикатор показывает срабатывание, но на выходе NPN отсутствует изменение уровня — возможен отказ выходного каскада.
• Срабатывание есть только при сильной подсветке или при близком расположении к отражателю — признак деградации излучателя.

Для диагностики проверьте питание и полярность, состояние разъема M8, выполните тест с заведомо исправным отражателем, очистите оптику. Быстрая проверка — временная замена на заведомо исправный IFM O7P203; если проблема исчезает, исходный датчик неисправен.

Рекомендации по уходу и эксплуатации

• Периодически очищайте окно датчика и поверхность отражателя мягкой салфеткой и нейтральным средством; не применяйте абразивы и растворители.
• Проверяйте юстировку: индикатор стабильности сигнала должен уверенно показывать прием отражения в рабочем положении.
• Контролируйте целостность кабеля и фиксацию M8-разъема; подтягивайте накидную гайку до рекомендованного момента.
• Защищайте устройство от прямых ударов и струй под давлением; при мойке закрывайте разъем защитной заглушкой.
• Поддерживайте питание и коммутацию в допустимых пределах, используйте защиту от перенапряжений и общую «землю» для шума.
• Ведите журнал обслуживания: даты чистки, замеченные отклонения, замены отражателей и кабелей.

Хранение и замена

Храните датчик в сухом месте в заводской упаковке, с защитой оптики от пыли. Не допускайте перегибов короткого PUR-кабеля и загрязнения контактной группы разъема. При заказе запасной части уточняйте обозначение IFM O7P203 (O7P-HNKG/0,20M/AS) для исключения путаницы по исполнению и типу выхода.

Соблюдение рекомендаций по монтажу, регулярная очистка оптики и корректное подключение обеспечат стабильную работу рефлекторного датчика IFM O7P203 и позволят заранее выявлять признаки износа или отказа до остановки оборудования.
