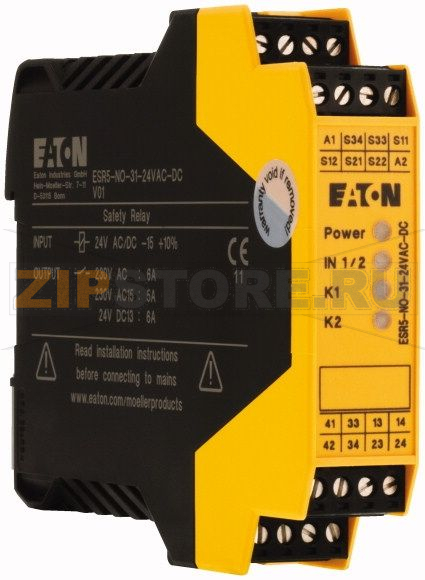

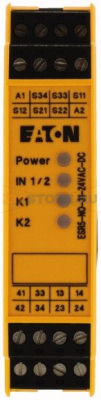

Реле безопасности двухканальное 24 В/DC, 24 В/AC, 50/60 Гц Eaton ESR5-NO-31-24VAC-DC

Описание товара

Реле безопасности Eaton ESR5-NO-31-24VAC-DC применяется для организации двухканционного контроля аварийной остановки, защитных ограждений и других устройств безопасности на оборудовании. Модуль обеспечивает надёжное отключение питания исполнительных механизмов при обнаружении опасной ситуации и помогает соответствовать требованиям промышленной безопасности. Конструкция рассчитана на постоянный мониторинг входных цепей, контроль сброса и диагностику неисправностей через индикацию на корпусе.

Назначение и применение

Реле безопасности используют в станках, конвейерах, упаковочных линиях, прессах и другом технологическом оборудовании. Eaton ESR5-NO-31-24VAC-DC удобен при модернизации существующих панелей управления и при построении новых систем, где требуются два независимых канала контроля, детекция короткого замыкания между каналами и принудительно направляемые контакты исполнительной части. Подходит для контроля кнопок E-STOP, концевых выключателей дверей, блокировок и оптосенсоров с безопасными выходами через согласующие блоки.

Основные преимущества эксплуатации

Модуль позволяет разделить функциональную и диагностическую части, упростить проверку корректности работы цепей безопасности и обеспечить предсказуемое отключение. Разъёмное подключение на DIN-рейке ускоряет монтаж и замену, а светодиодная индикация помогает локализовать причину срабатывания или блокировки.

Причины поломок

• Превышение электрической или коммутационной нагрузки на контактах выходных цепей, коммутация индуктивных нагрузок без демпфирующих цепей.
• Ошибки монтажа: перепутанные каналы, отсутствие перемычек сброса по схеме, слабая затяжка клемм.
• Перенапряжения, пульсации питания, импульсные помехи от частотных преобразователей и мощных пускателей.
• Перегрев в шкафу из-за плохой вентиляции, близости источников тепла, высокой плотности установки.
• Механический износ или «залипание» контактов при высоком числе циклов и частых аварийных отключениях.
• Влага, конденсат, пыль, агрессивная среда, вызывающие коррозию и утечки.
• Вибрации, ударные нагрузки, нарушающие контактные соединения.

Как понять, что запчасть вышла из строя

• Реле не переходит в рабочее состояние после корректного сброса, входы «готовы», а выходы не замыкаются.
• Самопроизвольные отключения без нажатия E-STOP/срабатывания датчиков, ложные срабатывания.
• Нет реакции на нажатие кнопки аварийной остановки или открытие двери — выходы остаются активными.
• Нестабильная работа: дребезг, периодические отказы, невозможность удержания состояния.
• Необычный нагрев корпуса, запах гари, следы потемнения на клеммах.
• Индикация ошибок на фронтальной панели (например, постоянный сигнал неисправности) при исправных внешних цепях.
• Тестовая проверка по регламенту не проходит, результаты повторяемо отрицательные.

Рекомендации по уходу и эксплуатации

• Проводить регулярные функциональные тесты цепей безопасности с фиксацией результатов в журнале обслуживания.
• Контролировать качество питания, применять фильтры/ОПН и демпфирующие цепи на индуктивных нагрузках.
• Поддерживать чистоту в шкафу, исключать пыль и конденсат, обеспечивать вентиляцию и допустимый тепловой режим.
• Периодически подтягивать клеммные соединения, использовать наконечники на жилах и кабельные маркировки.
• Разносить силовые и сигнальные проводники, соблюдать экранирование и заземление для снижения помех.
• После любых работ по замене или перенастройке проводить полный тест E-STOP/дверей с имитацией аварии.
• Хранить модуль в сухом помещении, избегать ударов и вибраций, перевозить в штатной упаковке.
• При частых срабатываниях планировать профилактическую замену Eaton ESR5-NO-31-24VAC-DC по ресурсу.

Особенности монтажа и замены

При замене реле безопасности важно соблюдать схему производителя, сохранять логику двухканального контроля и корректно настраивать способ сброса. После монтажа необходимо проверить совместимость с внешними контакторами, целостность цепей и работоспособность всех сценариев, включая аварийное отключение и восстановление.

Синонимы

• Реле безопасности
• Двухканальное реле безопасности
• Модуль безопасности
• Реле контроля аварийного останова
• Модуль E-STOP
• Предохранительное реле
• Реле контроля защитных дверей
• Safety relay
• Модуль мониторинга цепей безопасности

Использование Eaton ESR5-NO-31-24VAC-DC помогает структурировать систему безопасности, упростить диагностику и обеспечить предсказуемую остановку оборудования, при этом соблюдение правил монтажа и регулярное обслуживание напрямую влияют на срок службы и надёжность узла.
