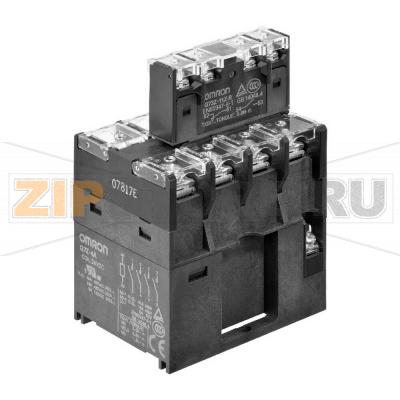

Реле электромеханическое Omron G7Z-4A-02Z-R 24VDC

Описание товара

Электромеханическое реле Omron G7Z-4A-02Z-R 24VDC предназначено для коммутации силовых цепей в промышленной автоматике, распределительных шкафах, системах резервного питания, приводах и инверторных установках. Конструкция ориентирована на высокую надежность при работе с емкостными и индуктивными нагрузками, а также на стабильную работу при длительных циклах включения. Основные силовые контакты рассчитаны на работу с высокими токами, а встроенные вспомогательные нормально-замкнутые контакты облегчают диагностику и контроль состояния цепи. Монтаж осуществляется на DIN-рейку, подключение — на винтовых клеммах. Контактная группа выполнена из серебряного сплава для устойчивости к дуге и снижения переходного сопротивления.

Устройство применяется как компактный силовой коммутационный элемент там, где требуется гальваническая развязка и повышенная коммутируемая способность: ввод/байпас в ИБП, отключение нагревателей и компрессоров, управление трансформаторами, дросселями, электромагнитами, а также в цепях предварительного заряда. Отсутствие прозрачного корпуса и механического индикатора предполагает использование электрического контроля состояния посредством вспомогательных контактов или систем мониторинга.

Причины поломок

• Перегрузка или короткие замыкания в силовой цепи, вызывающие интенсивное искрение и оплавление рабочих контактов.
• Коммутация индуктивных нагрузок без средств подавления перенапряжений (дуга, эрозия контактной поверхности, залипание).
• Перегрев из-за слабой затяжки клемм, недостаточной вентиляции или плотной установки без зазоров.
• Несоответствие напряжения катушки требованиям (заниженное — недовключение; завышенное — перегрев и деградация изоляции).
• Вибрации и удары, приводящие к механическому износу подвижной системы.
• Загрязнение пылью, маслами, агрессивной атмосферой или конденсатом, что ускоряет коррозию и ухудшает изоляцию.

Как понять, что реле вышло из строя

• Отсутствует характерный щелчок и/или не происходит переключение цепи при подаче управляющего напряжения.
• Нагрев корпуса и клемм при рабочей нагрузке, запах перегрева, потемнение изоляции.
• Залипание: нагрузка не отключается или не включается, несмотря на снятие/подачу сигнала управления.
• Повышенное падение напряжения на замкнутых контактах, рост переходного сопротивления.
• Нестабильная работа: дребезг, самопроизвольные отключения под нагрузкой.
• Несоответствие состояния вспомогательных контактов фактическому положению силовых (нарушение логики сигнализации).

Диагностика

• Проверка наличия и уровня напряжения на катушке, измерение ее сопротивления (признаки обрыва или межвиткового замыкания).
• Измерение падения напряжения на замкнутых контактах, контроль температуры клемм и корпуса под нагрузкой.
• Визуальный осмотр клемм и проводников на предмет подгорания, следов дуги и ослабления соединений.
• Тест работы без нагрузки, затем с номинальной нагрузкой, контроль срабатывания вспомогательных контактов.

Рекомендации по уходу и эксплуатации

• Обеспечивать корректный монтаж на DIN-рейке, выдерживать зазоры для отвода тепла и доступности обслуживания.
• Применять средства подавления перенапряжений, соответствующие типу нагрузки: диод/RC-цепь/варистор для снижения дуги и продления ресурса контактов.
• Регулярно проверять и подтягивать винтовые клеммы, контролировать отсутствие нагрева и потемнения изоляции.
• Содержать шкаф в чистоте, исключать попадание пыли, влаги и конденсата; при необходимости применять обогреватели и вентиляцию.
• Вести учет количества коммутаций для плановой замены; избегать длительной работы на предельных режимах.
• Разводить силовые и управляющие кабели, использовать наконечники соответствующего сечения, соблюдать полярность питания катушки.
• Перед обслуживанием полностью снимать напряжение с силовых цепей и катушки, проверять отсутствие остаточных зарядов емкостных нагрузок.

Omron G7Z-4A-02Z-R 24VDC — решение для ответственных силовых цепей, где требуются высокая коммутируемая способность, предсказуемое поведение и возможность дистанционного контроля состояния за счет вспомогательных контактов. Соблюдение правил монтажа и защиты от перенапряжений существенно увеличивает срок службы реле и снижает риск аварийных остановов.

Реле серии G7Z с главными контактами 4PST-NO, вспомогательные выходы — DPST-NC, механизм вспомогательных контактов — раздвоенный витой, питание катушки 24 В DC.
