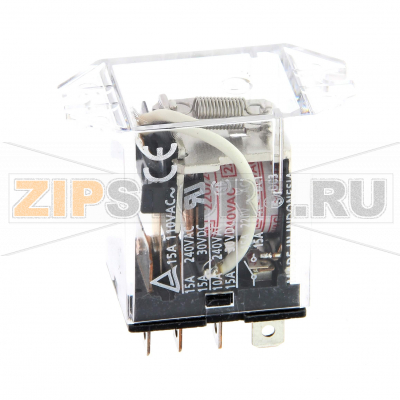

Реле электромеханическое Omron LY1 24VDC

Каталожный номер LY1 24VDC
Розничная цена
5 EUR с НДС
array(34) { ["id"]=> string(6) "425984" ["product_id"]=> string(6) "488255" ["id_1c"]=> NULL ["sku"]=> string(9) "LY1 24VDC" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(531) ["primary_price"]=> string(8) "5.589306" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(531) ["unconverted_price"]=> float(5.38) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(531) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } } }
531 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron LY1 24VDC — электромеханическое реле общего назначения для надежного переключения цепей управления и нагрузки в шкафах автоматики, промышленном оборудовании, системах вентиляции, насосных установках и освещении. Конструкция рассчитана на длительную эксплуатацию в составе модульных систем: реле удобно монтируется в цоколь, быстро заменяется без пайки, а прозрачный корпус облегчает визуальный контроль состояния и чистоты. Износостойкая контактная группа обеспечивает стабильную коммутацию как активных, так и индуктивных нагрузок при корректной защите цепей.

Назначение и применение

Реле используется как промежуточное звено между низковольтными сигналами управления и силовой частью схемы, для развязки, индикации, межблочной логики, организации блокировок и расширения выходов контроллеров. Подходит для типовых монтажных панелей и цоколей, что упрощает модернизацию и сервис.

Как понять, что запчасть вышла из строя

  • Отсутствует срабатывание при подаче напряжения на катушку: нет характерного щелчка, якорь не притягивается.
  • Залипание или зависание контактов: нагрузка не отключается/не включается, хотя сигнал управления меняется.
  • Сильное дребезжание, гул, нестабильные срабатывания — часто указывает на недостаточное напряжение на катушке либо плохой контакт в колодке.
  • Перегрев корпуса, потемнение пластика, запах гари, следы дуги на контактных площадках.
  • Аномалии при измерениях: обрыв или сильно изменившееся сопротивление катушки; повышенное переходное сопротивление контактов; пробой изоляции между катушкой и контактной группой.

Основные причины поломок

  • Обгорание и износ контактов из‑за частых пусковых токов и индуктивной нагрузки при отсутствии снабберов, диодов или варисторов.
  • Перегрузка по току и перегрев: превышение допустимой мощности, плотная установка без отвода тепла, ослабленные клеммы в цоколе.
  • Перенапряжения и полярностные ошибки в цепи катушки, импульсные помехи от соседних нагрузок.
  • Механические воздействия: вибрация, удары, падения, приводящие к деформации подвижной системы или залеганию якоря.
  • Загрязнение, пыль, масляный туман, конденсат и коррозия, ухудшающие контакт и подвижность узлов.
  • Ошибки монтажа и обслуживания: перегрев при пайке, неправильная распиновка, использование неподходящего цоколя.

Рекомендации по уходу и эксплуатации

  • Соблюдайте электрические и климатические условия эксплуатации; закладывайте запас по току и ресурсу срабатываний.
  • Для индуктивных нагрузок применяйте защитные цепи (RC‑снаббер, диод, варистор) для снижения дугообразования и перенапряжений.
  • Периодически проверяйте крепление в цоколе, состояние клемм и проводников; подтягивайте соединения, удаляйте пыль и загрязнения.
  • Контролируйте нагрев во время работы; обеспечьте вентиляцию и промежутки между реле при групповой установке.
  • Соблюдайте полярность и рекомендуемый режим питания катушки; избегайте длительной работы на границе диапазона.
  • Не пытайтесь шлифовать или чистить контакты абразивами; при заметном износе выполняйте плановую замену.
  • Храните и перевозите изделие в сухих условиях; после резкой смены температуры давайте время на испарение конденсата.

Монтаж и замена

  • Сверяйте схему выводов, тип контактной группы и совместимость с установленным цоколем перед заменой.
  • После монтажа выполните пробный прогон: сначала без нагрузки, затем под рабочей нагрузкой с контролем температуры и стабильности срабатываний.
  • Любое обслуживание выполняйте только при снятом напряжении и заблокированном приводе нагрузки.

Реле серии LY, переключающий контакт (SPDT), напряжение питания 24 В DC

Технические характеристики

Прозрачный корпус
С механическим индикатором
Способ монтажаСо штекерным цоколем
НазначениеОбщего назначения
Количество полюсов1
Номинальный ток контактов15 А
Напряжение катушки24 В
Тип питанияПостоянное
Материал контактовAgSnIn
Тип контактовSPDT
Тип выводовШтекерные, пайка

Характеристики

Производитель Omron
Тип запчасти Реле
