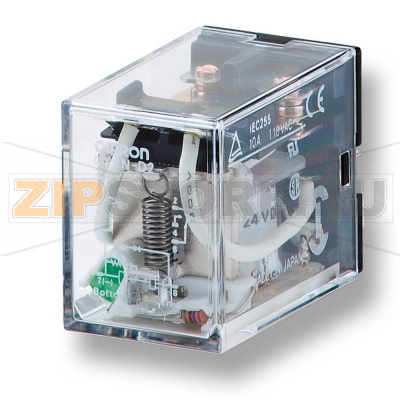

Реле электромеханическое Omron LY2N-D2 24VDC

Каталожный номер LY2N-D2 24VDC
Розничная цена
16 EUR с НДС ≈ 1 568 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Электромеханическое реле Omron LY2N-D2 24VDC — представитель серии LY для задач общего назначения. Двойная группа переключающих контактов обеспечивает универсальную коммутацию цепей управления и сигнализации, а прозрачный корпус упрощает визуальный контроль состояния и чистоты. Встроенный светодиод облегчает диагностику при наладке и обслуживании, а диод в цепи катушки снижает перенапряжения при отключении; при этом необходимо соблюдать полярность подключения.

Реле Omron серии LY успешно используется в шкафах автоматики, на производственных линиях, в системах ОВиК, распределительных щитах, станках и оборудовании, где требуются надежное гальваническое разделение и стабильная коммутация. Конструкция рассчитана на установку в штекерные розетки либо на монтаж с пайкой на плату. Пружинные и винтовые базы под DIN-рейку сокращают время монтажа и обслуживания, позволяют быстро заменить реле без перекоммутации проводов.

Прозрачный корпус помогает визуально контролировать состояние контактов (почернение, следы перегрева), а светодиодный индикатор на Omron LY2N-D2 24VDC информирует о наличии питания катушки. Отсутствие механического флажка компенсируется удобством диагностики по LED и характерному щелчку срабатывания.

Области применения

Коммутация сигналов и исполнительных цепей ПЛК, управление катушками контакторов и клапанов через промежуточное реле, переключение цепей освещения и вентиляторов, контроль состояний датчиков, формирование межблочных и межуровневых интерфейсов в автоматизированных системах.

Как понять, что запчасть вышла из строя

  • При подаче напряжения на катушку светодиод не загорается, реле не щелкает, контакты не переключаются.
  • Реле гудит или вибрирует, наблюдается «дребезг» и нестабильное удержание.
  • Контакты остаются «залипшими» в одном положении либо переключаются с задержкой, появляется запах гари, потемнение пластика вокруг контактной группы.
  • Сильный нагрев корпуса при нормальной нагрузке, повышенное падение напряжения в цепи нагрузки.
  • При измерении мультиметром — обрыв катушки или аномально высокое/низкое сопротивление, повышенное переходное сопротивление на контактах.

Типичные причины поломок

  • Перегрузка по току и коммутация индуктивных нагрузок без демпфирующих цепей, что приводит к эрозии и подгоранию контактов.
  • Превышение или длительная подача некорректного напряжения на катушку, неверная полярность (актуально для исполнения с диодом).
  • Повышенная температура, вибрации и удары, вызывающие механический износ или деформацию узлов.
  • Коррозия и загрязнение из-за высокой влажности, пыли, агрессивных паров.
  • Ненадежный контакт в розетке или ослабление клемм, вызывающее локальный нагрев.

Рекомендации по эксплуатации и уходу

  • Соблюдайте номинальное напряжение катушки и полярность подключения для LY2N-D2; при необходимости используйте маркировку проводов.
  • Для индуктивных нагрузок применяйте RC-цепи, варисторы или диоды снабберы со стороны нагрузки для снижения дугообразования и продления ресурса контактов.
  • Обеспечьте достаточную вентиляцию и соблюдайте расстояния между устройствами в шкафу для отвода тепла.
  • Периодически проверяйте состояние розетки и фиксатора, подтягивайте клеммы, очищайте контакты розетки от пыли.
  • Избегайте попадания растворителей и конденсата; поддерживайте уровень влажности в допустимых пределах.
  • Проводите выборочную проверку сопротивления катушки и переходного сопротивления контактов при регламентном обслуживании; при признаках деградации заменяйте реле на аналогичное по схеме контактов и типу базы.

Omron LY2N-D2 24VDC предназначено для длительной эксплуатации при правильном выборе нагрузки и корректной защите от перенапряжений. Применение штекерной базы ускоряет замену в полевых условиях и минимизирует простой оборудования.

Технические характеристики

Прозрачный корпус
Механический индикатор
Способ монтажаВ штекерную розетку
НазначениеОбщего назначения
Число полюсов2
Номинальный ток через контакты10 A
Напряжение катушки24 V
Тип питанияDC
Материал контактовAgSnIn
Схема контактовDPDT
ОсобенностиДиод, светодиод
Тип выводовШтекерные, под пайку

Характеристики

Производитель Omron
Тип запчасти Реле



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Реле электромеханическое Omron LY2N-D2 24VDC.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Реле электромеханическое Omron LY2N-D2 24VDC на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
