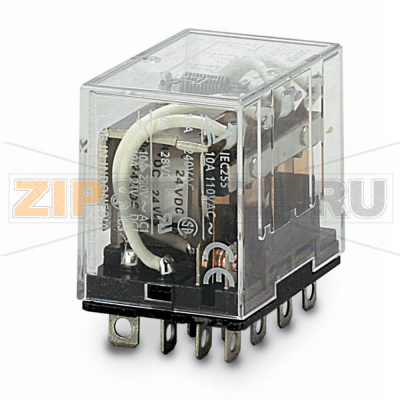

Реле электромеханическое Omron LY4I4N 230VAC

Каталожный номер LY4I4N 230VAC
Розничная цена
14 EUR с НДС
array(34) { ["id"]=> string(6) "426018" ["product_id"]=> string(6) "488289" ["id_1c"]=> NULL ["sku"]=> string(13) "LY4I4N 230VAC" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(1358) ["primary_price"]=> string(9) "14.294308" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1358) ["unconverted_price"]=> float(13.75) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1358) ["original_compare_price"]=> float(0) ["features"]=> array(2) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } } }
1 358 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Электромеханическое реле Omron LY4I4N 230VAC относится к универсальной линейке LY и используется для коммутации цепей управления и силовых нагрузок в шкафах автоматики, системах освещения, вентиляции, насосах и других промышленных и бытовых установках. Прозрачный корпус облегчает визуальный осмотр состояния контактной группы и механики, а встроенный светодиодный индикатор позволяет быстро понять, подано ли напряжение на катушку. Наличие тестовой кнопки упрощает наладку, диагностику и проверку схем без подачи управляющего сигнала с контроллера.

Реле Omron LY4I4N 230VAC построено на классической электромеханической схеме с четырьмя переключающими группами контактов, что удобно при создании межблокировок и распределении сигналов в многоцепочечных схемах. Монтаж на штекерном основании ускоряет замену без перекоммутации проводов, а вариант с пайкой подходит для стационарного монтажа на плате или в клеммных блоках. Контактный материал рассчитан на надежное размыкание и замыкание при типовых нагрузках, снижая риск оплавления и залипания при корректном выборе режимов.

Где применяется

  • Щиты АСУ ТП, релейно-контакторные схемы, логика ручного/автоматического управления.
  • Коммутация сигналов датчиков, катушек контакторов, малых электродвигателей и отопительного/осветительного оборудования.
  • Резервирование и групповые переключения, где удобен формат 4PDT.

Типичные причины отказов

  • Перенапряжение или неправильное напряжение на катушке (длительный перегрев, межвитковое замыкание, обрыв).
  • Коммутация нагрузок с высокими бросками тока без средств защиты (дугообразование, повышенный износ, оплавление контактов).
  • Частые срабатывания на высокой частоте, приводящие к механическому износу и усталости пружин.
  • Вибрации и удары, вызывающие дребезг и неполное притяжение якоря.
  • Загрязнение, окисление клемм, ослабление посадки в основании, локальный нагрев из-за плохого контакта.
  • Воздействие повышенной температуры, влажности или агрессивных сред.

Как понять, что реле вышло из строя

  • Светодиод не загорается при подаче управляющего сигнала; отсутствует характерный щелчок.
  • При нажатии тестовой кнопки контакты не переключаются либо срабатывание нестабильно.
  • Повышенное сопротивление или отсутствие проводимости в замкнутом состоянии; нагрев корпуса, потемнение пластика, запах гари.
  • Залипание или сваривание контактов: состояние не меняется при снятии управления.
  • Сильный гул/дребезг при работе, признаки вибрации якоря.
  • Аномальное сопротивление катушки (обрыв или короткое замыкание при измерении мультиметром).

Рекомендации по эксплуатации и уходу

  • Соблюдайте рабочее напряжение катушки и допустимые режимы нагрузки; избегайте длительной работы на пределе.
  • Для индуктивных нагрузок применяйте цепи подавления перенапряжений (RC-цепочки для AC, варисторы, диоды – по типу нагрузки) для уменьшения дуги и увеличения ресурса.
  • Периодически проверяйте посадку реле в основании, состояние клемм и отсутствие нагрева; подтягивайте винтовые соединения.
  • Поддерживайте чистоту в шкафу, исключайте попадание пыли и конденсата; обеспечьте нормальную вентиляцию и температурный режим.
  • Не нажимайте тестовую кнопку под нагрузкой, если это не предусмотрено схемой, чтобы избежать дугообразования.
  • При замене выбирайте реле той же серии и формы контактов с тем же напряжением катушки; после установки выполните контрольное переключение.
  • Отключайте питание перед любыми работами с реле и прилегающими цепями.

Реле серии LY с формой контактов 4PDT и светодиодным индикатором удобно в обслуживании и диагностике: прозрачный корпус дает наглядный контроль механики, а индикация – статус катушки. При корректной установке и применении средств защиты от перенапряжений реле демонстрирует стабильную работу и предсказуемый ресурс в системах общего назначения.

Технические характеристики

Прозрачный корпус
С механическим индикатором
Способ монтажаНа штекерном основании
НазначениеОбщего назначения
Полюсов4
Номинальный ток10 A
Напряжение катушки230 V
Тип питанияAC
Материал контактовAgSnIn
Тип контактов4PDT
ОсобенностиСветодиод, Кнопка теста
Тип выводаШтекерный, Пайка

Характеристики

Производитель Omron
Тип запчасти Реле



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Реле электромеханическое Omron LY4I4N 230VAC.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Реле электромеханическое Omron LY4I4N 230VAC на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
