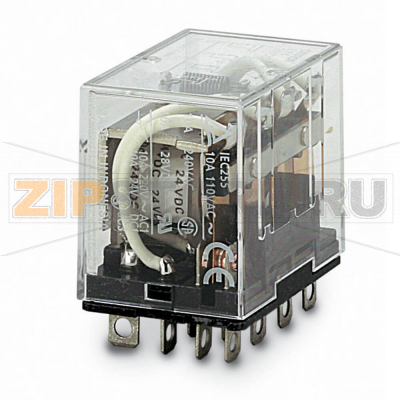

Реле электромеханическое Omron LY4N 100/110VAC

Описание товара

Электромеханическое реле Omron LY4N 100/110VAC — универсальный элемент для коммутации цепей управления и силовых контуров в шкафах автоматизации, машиностроении, HVAC, системах освещения и насосных установках. Прозрачный корпус упрощает визуальный контроль состояния, а светодиодный индикатор позволяет быстро оценить факт срабатывания катушки без применения измерительного инструмента. Конструкция рассчитана на эксплуатацию в составе разъемных колодок и панельных держателей, что ускоряет монтаж и замену в сервисных работах.

Реле серии LY с формой контактов 4PDT обеспечивает одновременную коммутацию нескольких независимых цепей или реализацию логики межблокировок и приоритетов. Контактная группа износостойкая и рассчитана на повторные срабатывания при типовых нагрузках управления. Ключевое преимущество исполнения с подсветкой — удобная диагностика при пуско-наладке и регламентных осмотрах.

Типовые области применения включают: развязку сигналов между низковольтной логикой контроллеров и исполнительными цепями, переключение групп индикации, управление катушками контакторов, клапанами, небольшими приводами и вспомогательными цепями сигнализации. Реле Omron LY4N 100/110VAC стабильно работает в сетях переменного тока и подходит для модернизации существующих панелей благодаря совместимости с распространенными монтажными решениями.

Признаки неисправности

• Светодиод не загорается при подаче питания на катушку, щелчок срабатывания отсутствует.
• Подпрыгивание (дребезг) якоря, нестабильное удержание, повышенный шум.
• Нагрев корпуса или основания, потемнение/обугливание пластика.
• Повышенное переходное сопротивление на контактах, заметное падение напряжения под нагрузкой.
• «Залипание» или сваривание контактов, отсутствие переключения одной из групп.
• Следы окисления, коррозии или трещины на корпусе и выводах.

Распространенные причины поломок

• Перегрузка по току или коммутация неподходящих типов нагрузок (индуктивные цепи без демпфирующих цепочек).
• Превышение допустимого напряжения питания катушки, броски и импульсные помехи.
• Частые срабатывания сверх расчетного ресурса, вибрации и механические удары.
• Повышенная температура окружающей среды, плохой теплоотвод, недостаточная вентиляция в шкафу.
• Загрязнение, влага, конденсат, агрессивные среды.
• Некачественный контакт в колодке, ослабленные винтовые зажимы, неправильная разводка.

Как понять, что деталь вышла из строя

• Проверить наличие световой индикации и щелчка при подаче напряжения на катушку.
• Измерить сопротивление катушки мультиметром: обрыв или выраженное отклонение от типового значения указывает на дефект.
• Проконтролировать состояние контактов тестером: отсутствие переключения, завышенное сопротивление, нагрев при нагрузке.
• Оценить визуально состояние корпуса и выводов через прозрачную крышку.

Рекомендации по эксплуатации и уходу

• Подавайте строго номинальное напряжение на катушку, исключайте длительные перегрузки.
• Для индуктивных нагрузок применяйте демпфирующие цепочки (RC/варистор) для защиты контактов.
• Подбирайте реле по токам/типам нагрузки с запасом, соблюдайте кривые коммутации.
• Обеспечьте надежный контакт в колодке, периодически подтягивайте клеммы и проверяйте отсутствие нагрева.
• Проводите регламентный осмотр: чистка от пыли, контроль индикации, оценка состояния корпуса и запаха перегрева.
• Соблюдайте температурно-влажностные условия, избегайте конденсации и попадания агрессивных веществ.
• При плановом обслуживании измеряйте переходное сопротивление контактов и сопротивление катушки, при отклонениях заменяйте.
• Все работы выполняйте при снятом напряжении и соблюдении норм электробезопасности.

Если в системе требуется быстрое восстановление работоспособности, целесообразно держать резервные реле Omron LY4N 100/110VAC или аналоги серии LY с той же схемой контактов и типом питания. Это минимизирует простой и упрощает замену благодаря штекерному исполнению.

Реле серии LY, форма контактов 4PDT, светодиодный индикатор, напряжение питания 100/110 В AC
