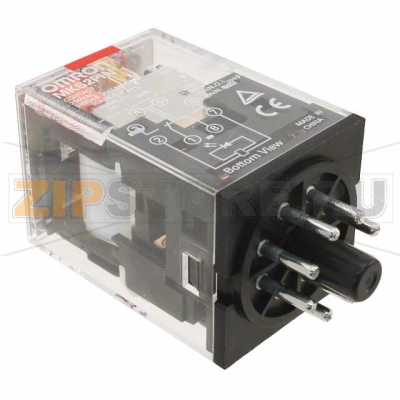

Реле электромеханическое Omron MKS2PIN 24VAC

Каталожный номер MKS2PIN 24VAC
Розничная цена
9 EUR с НДС ≈ 926 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Электромеханическое реле Omron MKS2PIN 24VAC из серии MK-S — решение для общего промышленного применения, когда требуется надежная коммутация цепей управления и силовых нагрузок с гальванической развязкой. Прозрачный корпус упрощает визуальный контроль механики, механический индикатор отображает состояние контактов, а встроенный светодиод показывает подачу напряжения на катушку. Тестовая кнопка позволяет оперативно проверить работоспособность и схему коммутации без подачи сигнала с контроллера, что удобно при вводе в эксплуатацию и сервисе.

Реле предназначено для монтажа в штекерную колодку, что ускоряет замену и обслуживание без демонтажа проводки. Форм-фактор и пин-аут унифицированы в рамках серии MK-S, поэтому при необходимости допускается быстрая замена аналогичным модулем той же серии и напряжения катушки. DPDT (2 переключающие группы) позволяет одновременно управлять двумя независимыми цепями, в том числе разделять слаботочные и силовые контуры.

Основные области применения: шкафы автоматизации, коммутация исполнительных механизмов, сигнализация и блокировки, управление катушками контакторов, клапанов и насосов, интерфейс между ПЛК и нагрузкой. Наличие механического индикатора и тестовой кнопки упрощает диагностику схем на объекте, а светодиод помогает быстро понять, подано ли питание на катушку.

Как понять, что реле вышло из строя

  • Светодиод не загорается при подаче номинального напряжения на катушку, при этом механический индикатор не перемещается.
  • Слышно дребезжание или сильный гул, контакты не переключаются либо возвращаются с задержкой.
  • Отсутствие изменения состояния контактов при проверке омметром (нет характерного перехода с «разомкнуто» на «замкнуто» и наоборот).
  • Повышенный нагрев корпуса, следы потемнения пластика, запах перегрева.
  • Аномальное сопротивление катушки: обрыв (бесконечность) или подозрительно низкое значение (межвитковое замыкание).
  • Рост переходного сопротивления на контактах, падение напряжения под нагрузкой, локальный нагрев места подключения.

Типовые причины поломок

  • Перенапряжение на катушке, неправильный тип питания (переменный вместо постоянного и наоборот).
  • Частые коммутации индуктивных нагрузок без защитных цепей (RC-цепь, варистор), приводящие к эрозии и подгоранию контактов.
  • Превышение предельного тока или пусковые токи без мер ограничения (высокие инраши у ламп, двигателей, трансформаторов).
  • Повышенная температура в шкафу, плохая вентиляция, длительный режим близкий к предельным параметрам.
  • Вибрации, удары, ослабление фиксации в колодке, плохой контакт в клеммах.
  • Загрязнение, влага, коррозия, пыль внутри шкафа.

Рекомендации по уходу и эксплуатации

  • Строго соблюдать номинал и тип питания катушки 24 V AC. Проверять фактическое напряжение и частоту.
  • Использовать подходящую штекерную колодку и фиксатор, регулярно контролировать плотность посадки и состояние клемм.
  • Для индуктивных нагрузок применять защиту от перенапряжений (RC-цепи для AC, варисторы) во избежание дугообразования и ускоренного износа контактов.
  • Не превышать токовую нагрузку и учитывать пусковые токи; при необходимости применять пускогасительные устройства или промежуточные контакторы.
  • Обеспечить нормальный тепловой режим в шкафу: вентиляцию, удаление источников тепла, соблюдение расстояний.
  • Периодически проверять работу механического индикатора и тестовой кнопки, проводить выборочные измерения сопротивления катушки и контактов.
  • Держать шкаф в чистоте и сухим, избегать конденсата; при запыленности использовать защитные кожухи и фильтры.
  • В критически важных узлах планировать регламентную замену по наработке, даже при отсутствии явных признаков износа.

При соблюдении условий эксплуатации реле Omron MKS2PIN 24VAC и другие исполнения серии MK-S обеспечивают стабильную коммутацию, удобную диагностику на объекте и сокращение времени простоев благодаря быстрому обслуживанию и стандартному цоколю.

Технические характеристики

Прозрачный корпус
С механическим индикатором
Способ монтажаСо штекерной колодкой
НазначениеОбщепромышленное
Количество полюсов2
Номинальный ток через контакты10 A
Напряжение катушки24 В
Тип питанияПеременный ток (AC)
Материал контактовAgSnIn
Схема контактовDPDT
ОсобенностиСветодиод, Тестовая кнопка
Тип выводовШтекерный

Характеристики

Производитель Omron
Тип запчасти Реле
