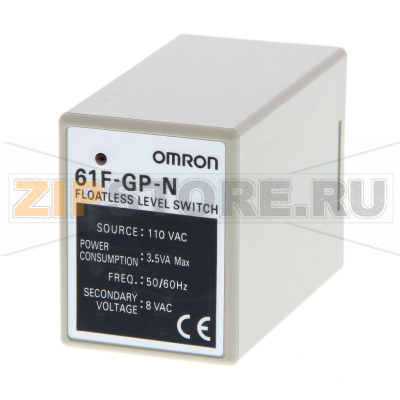

Реле контрольно-измерительное Omron 61F-GP-N 110VAC

Описание товара

Omron 61F-GP-N 110VAC — реле-контроллер уровня для токопроводящих жидкостей, применяемый в системах водоснабжения, водоотведения и технологических емкостях. Устройство обеспечивает автоматическое управление насосами и клапанами, предотвращает сухой ход и переполнение, поддерживает заданный уровень в резервуарах с очищенной или сточной водой. Вставной монтаж через стандартную розетку упрощает обслуживание и быструю замену без переразводки проводов, что особенно важно при остановке оборудования.

Контроллер уровня серии 61F использует принцип измерения проводимости между электродами. При достижении жидкостью заданной отметки возникает ток между общим и уровневым электродом, после чего срабатывает встроенное реле. Схема допускает работу по двум уровням (поддержание верхнего и нижнего порогов) либо по одному уровню (защита от сухого хода/перелива). Возможна организация режимов «наполнение» и «опорожнение». Длинные линии до емкости допускаются, что позволяет выносить электроды на значительные расстояния без потери функциональности. Наличие двух переключающих контактов облегчает интеграцию в схемы сигнализации и управления.

Типичные области применения

• Резервуары чистой воды, накопительные емкости, станции повышения давления.
• Дренажные и канализационные насосные станции, приямки, септики.
• Технологические ванны, циркуляционные контуры, системы подпитки.

Причины поломок

• Неправильное подключение электродов или цепей выхода, превышение электрической нагрузки на контактах.
• Перенапряжение, скачки сети, грозовые импульсы, отсутствие защиты от помех и наводок.
• Загрязнение, обрастание или коррозия электродов, осадки и накипь, снижающие проводимость среды.
• Повреждение кабеля до электродов, нарушение изоляции в колодце/приямке, попадание влаги в розетку.
• Чрезмерно частые срабатывания (частое включение/выключение насоса), вызывающие ускоренный износ контактов реле.
• Использование жидкости с низкой проводимостью (например, почти дистиллированной воды), из-за чего устройство не фиксирует уровень.

Как понять, что запчасть вышла из строя

• Отсутствует щелчок реле и индикация срабатывания при касании жидкостью электродов или при замыкании уровневого входа на общий.
• Реле не удерживает состояние, самопроизвольно «дребезжит» при стабильном уровне.
• На выходных контактах нет переключения при очевидном достижении уровня.
• Срабатывание происходит только при непосредственном замыкании входов перемычкой у реле, но не через полевые кабели (признак проблемы с линией/электродами).
• Визуальные следы оплавления, запах перегрева, потемнение корпуса или розетки, окисление контактов.

Проверка и диагностика

• Проверить наличие питания на клеммах, целостность предохранителей, правильность коммутации режимов «наполнение/опорожнение» (если применяется).
• Исключить влияние внешней проводки: снять полевые кабели, установить перемычку между общим и уровневым входом и убедиться в срабатывании.
• Промерить состояние выходных контактов реле мультиметром (изменение состояния при срабатывании).
• Осмотреть и очистить электроды, проверить сопротивление через жидкость; при необходимости временно заменить жидкость/электроды тестовым резистором.
• Оценить состояние розетки и прижим контактов, отсутствие конденсата и следов влаги.

Рекомендации по уходу и эксплуатации

• Периодически очищать электроды от отложений и биопленки, контролировать глубину их установки.
• Использовать экранированные или качественные кабели для длинных линий, исключать соединительные «скрутки» в сырой зоне, герметизировать вводы.
• Защищать выходные контакты реле от перенапряжений при индуктивной нагрузке (RC-цепочки, варисторы, контакторы с демпфированием).
• Следить за отсутствием подтопления клеммной коробки, поддерживать сухость и чистоту розетки/колодки.
• Проводить функциональные тесты: имитация уровня путем кратковременного замыкания входов, проверка переключения выходов и работы насосов.
• Соблюдать требования к среде: применять устройство для токопроводящих жидкостей, избегать сред с агрессивной коррозионной активностью без соответствующих электродов.

Реле контрольно-измерительное Omron 61F-GP-N 110VAC и другие устройства контроля уровня серии 61F зарекомендовали себя как надежное решение для автоматизации насосных и резервуарных систем. Правильный монтаж на розетку, регулярное обслуживание электродов и корректная защита выходных цепей существенно продлевают срок службы и повышают устойчивость работы.
