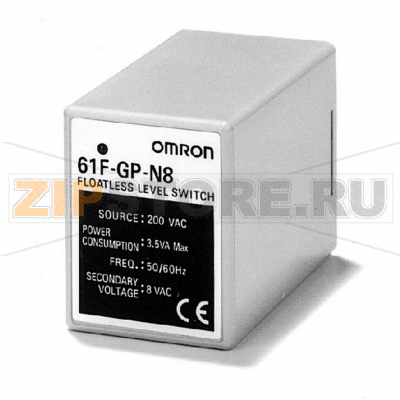

Реле контрольно-измерительное Omron 61F-GP-N8 24VAC

Описание товара

Omron 61F-GP-N8 24VAC — реле контроля уровня для проводящих жидкостей, предназначенное для автоматизации насосов и защиты резервуаров от переполнения и «сухого хода». Устройство работает по принципу измерения проводимости между электродами и уверенно распознает наличие или отсутствие среды в точках контроля. Компактный вставной формат и 8-контактное подключение упрощают монтаж и замену без изменений в шкафу управления.

Область применения включает резервуары с технической и питьевой водой, повысительные станции, канализационные насосные станции, системы подпитки, отстойники и технологические емкости. Устройство контроля уровня серии 61F корректно работает с обычной и слабо загрязненной водой, а также со сточными водами при условии соблюдения требований к электродам и прокладке кабелей. Релейный выход легко интегрируется в существующие схемы, включая запуск контакторов и подачу сигнала на контроллеры.

Принцип работы основан на сравнении сопротивления между электродами. При достижении заданного уровня реле Omron 61F-GP-N8 меняет состояние контакта, что позволяет управлять наполнением или откачкой. Трехточечная схема электродов обеспечивает устойчивый контроль верхнего и нижнего уровней, а также общую ссылку на среду. Такое решение снижает влияние помех и обеспечивает стабильность срабатывания в широком диапазоне условий.

Причины поломок

• Неправильное питание (несоответствие напряжения, повышенные пульсации, применение постоянного тока вместо переменного).
• Ошибки монтажа: перепутанные клеммы электродов, слабые контакты в цоколе, окисление соединений.
• Сильное загрязнение, накипь и биопленка на электродах, приводящие к ложным срабатываниям или постоянному включению.
• Износ и подгорание выходных контактов при коммутации индуктивных нагрузок без демпфирующих цепей.
• Повреждение изоляции кабелей электродов, пробои на корпус или посторонние токи утечки.
• Влага и конденсат в шкафу, коррозия, воздействие агрессивной среды.
• Помехи и перенапряжения (грозовые, коммутационные) при отсутствии защиты.
• Несоответствие среды: слишком низкая проводимость (нет срабатывания) или чрезмерная загрязненность (постоянное замыкание по жидкости).

Как понять, что устройство вышло из строя

• Отсутствует срабатывание реле при фактическом изменении уровня или при имитации коротким замыканием входов датчика.
• Произвольные включения/выключения без изменения уровня в емкости.
• Есть индикация срабатывания, но нагрузка не включается: повышенное переходное сопротивление или «залипание» контактов.
• Нагрев, запах перегрева, потемнение корпуса, нехарактерный гул.
• Срабатывание только после постукивания/перезапуска питания — признак деградации контактов или плохого контакта в основании.

Быстрая диагностика

• Проверьте наличие и величину переменного напряжения питания тестером.
• Осмотрите основание и клеммы: подтяните винты, удалите окислы, убедитесь в надежной посадке корпуса.
• Имитация уровня: кратковременно замкните на клеммнике входы электродов на общий — исправное устройство щелкнет, а выход изменит состояние.
• Проверьте целостность и сопротивление кабелей к электродам, отсутствие пробоя на землю/корпус.
• Очистите электроды и повторите проверку в чистой воде для исключения влияния загрязнений.

Рекомендации по уходу и эксплуатации

• Периодически очищайте электроды от накипи, ржавчины и биологических отложений; используйте материалы электродов, совместимые со средой.
• Размещайте устройство в сухом проветриваемом шкафу, исключите конденсат; обеспечьте защиту от брызг и агрессивных паров.
• Разводите силовые кабели и линии электродов, избегайте параллельной прокладки рядом с силовыми трассами; при большой длине линий используйте экранирование и качественную изоляцию.
• Применяйте ограничители перенапряжений и демпфирующие цепи для катушек контакторов, чтобы снизить подгорание контактов.
• Не коммутируйте напрямую мощные насосы — используйте промежуточные контакторы/пускатели.
• Проводите функциональный тест не реже одного раза в квартал: имитация уровня, проверка индикации и переключения выхода.
• При замене реле Omron 61F-GP-N8 обесточьте шкаф, промаркируйте провода, аккуратно извлеките модуль из цоколя и установите новый с последующей проверкой работы.

Технические характеристики

Характеристики
