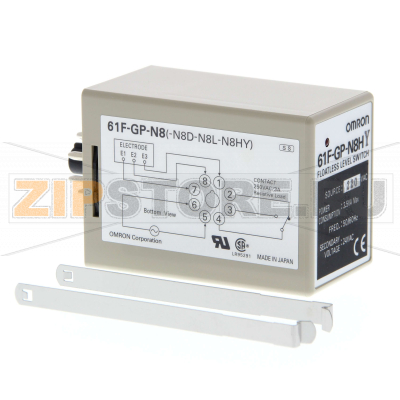

Реле контрольно-измерительное Omron 61F-GP-N8H 230VAC

Описание товара

Omron 61F-GP-N8H — релейный контроллер уровня для токопроводящих жидкостей, рассчитанный на установку в стандартный 8-контактный цоколь. Устройство применяется в системах водоподготовки, конденсатосборниках, резервуарах чистых и технических вод, в схемах защиты от «сухого хода», предотвращения перелива и автоматического долива. Контроллер использует электроды-щупы и измеряет проводимость среды между общим и уровневым электродами, формируя релейный сигнал для управления насосом, клапаном или сигнализацией.

Принцип работы основан на контроле сопротивления столба жидкости. Для исключения электрохимической коррозии электродов применяется измерение переменным током, что снижает поляризацию и обеспечивает стабильность срабатывания при работе с дистиллированной водой и средами с высоким удельным сопротивлением. Конструкция с вставным подключением ускоряет замену и обслуживание устройства в шкафу управления, а компактный формат упрощает компоновку.

Контроллер Omron серии 61F поддерживает типовые режимы «наполнение/опорожнение», работает с тремя электродами (общий, верхний и нижний уровни) и обеспечивает надежное релейное переключение для взаимодействия с контакторами и исполнительными устройствами. Высокая чувствительность делает его пригодным для мягко минерализованных и очищенных вод, где традиционные поплавковые выключатели часто дают сбои.

Признаки неисправности

• Насос не включается/не отключается при очевидном достижении уровня, отсутствует характерный щелчок реле.
• Ложные срабатывания или «дребезг» выхода при неизменном уровне жидкости.
• Не меняется состояние выхода при искусственном замыкании входов электродов перемычкой.
• Активация защиты по сухому ходу при наличии жидкости в зоне электрода.
• Следы перегрева на колодке, потемнение корпуса, запах гари, повышенный нагрев на клеммах нагрузки.

Наиболее частые причины поломок

• Засоление, обрастание или загрязнение электродов, ухудшающее контакт с жидкостью.
• Повреждение или намокание изоляции кабелей электродов, пробой на корпус или на соседние жилы.
• Неправильная настройка чувствительности для конкретной среды, что приводит к нестабильным срабатываниям.
• Износ и подгорание релейных контактов при коммутации индуктивных нагрузок без искрогашения.
• Перенапряжения в сети, импульсные помехи от мощных приводов, плохое заземление.
• Превышение допустимой длины/прокладки кабелей рядом с силовыми линиями, наводки и утечки.

Как убедиться, что устройство вышло из строя

• Проверить питание и индикацию, замкнуть входы уровня перемычкой — состояние выхода должно измениться. Если нет — вероятен дефект реле/электроники.
• Отключить нагрузку и прозвонить контакты выхода — при срабатывании должно фиксироваться переключение.
• Подменить контроллер на заведомо исправный в том же цоколе — если проблема исчезла, неисправно устройство; если осталась — искать причину в электродах/проводке.
• Осмотреть электроды: налёт, коррозия, надломы, ослабленные соединения.

Рекомендации по уходу и эксплуатации

• Регулярно очищать электроды от известковых и биологических отложений, использовать мягкие неабразивные средства или слабые растворы, совместимые с материалом электродов.
• Периодически проводить функциональный тест: имитировать уровень перемычкой и убедиться в корректной реакции выхода и внешней автоматики.
• Разносить силовые и сигнальные кабели, при необходимости применять экранированные провода и прокладку в отдельных трассах.
• Использовать искрогасительные цепочки/варисторы на катушках контакторов и индуктивных нагрузках, устанавливать защиту от перенапряжений по питанию.
• Следить за качеством клеммных соединений в цоколе, подтягивать винты, исключать конденсат в шкафу.
• Подбирать электроды и держатели, рекомендованные для конкретной среды (чистая, агрессивная, горячая), соблюдать требования производителя к монтажу и глубине погружения.

Omron 61F-GP-N8H и совместимые устройства серии 61F применяются как надежный, простой в обслуживании узел контроля уровня в системах с высокой требовательностью к чистоте среды. Соблюдение правил прокладки линий электродов, регулярная очистка и защита от перенапряжений существенно повышают ресурс релейного выхода и надежность всей установки.
