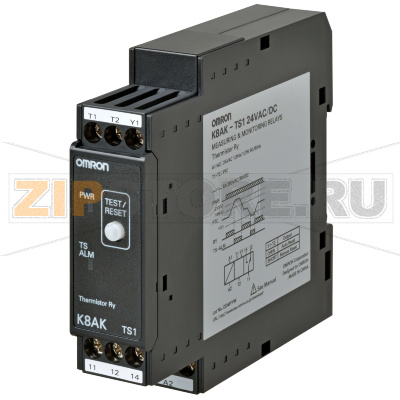

Реле контрольно-измерительное Omron K8AK-TS1 24VAC/DC

Описание товара

Реле контрольно-измерительное Omron K8AK-TS1 24 VAC/DC предназначено для защиты электрических двигателей по температуре посредством датчиков-терморезисторов, встроенных в обмотки. Устройство контролирует нагрев и при превышении допустимого уровня выдает сигнал на отключение пускателя или на систему управления, предотвращая перегрев и последующие повреждения двигателя. Компактный корпус и монтаж на DIN-рейку упрощают интеграцию в существующие щиты управления.

Принцип работы основан на контроле сопротивления терморезистора: при росте температуры его сопротивление изменяется, и реле переходит в состояние тревоги/отключения. В составе серии K8AK предусмотрены световая индикация состояния, переключающий релейный контакт для коммутации сигнала или цепи управления и совместимость с системами питания 24 В AC/DC. Реле контроля серии K8AK применимо для асинхронных трехфазных двигателей в составе насосных установок, вентиляторов, компрессоров, конвейеров и другого оборудования, где требуется надежная тепловая защита.

Omron K8AK-TS1 логично использовать в паре с силовыми реле и контакторами. Тонкий корпус снижает занимаемое место в шкафу, а винтовые клеммы обеспечивают надежное подключение. Для корректной работы важно соблюдать рекомендации производителя двигателя по типу и количеству терморезисторов, а также правила прокладки сигнальных линий (желательно отдельно от силовых кабелей, при необходимости — с экранированием).

Причины возможных поломок

• Неправильное питание (выход за пределы допустимого диапазона, переполюсовка в DC-цепи).
• Ошибки подключения терморезистора (обрыв, короткое замыкание, несоответствие типа датчика).
• Перенапряжения и импульсные помехи от пускателей, частотных преобразователей без должного подавления.
• Ослабленные клеммные соединения и локальный нагрев контактной группы.
• Попадание пыли и конденсата, высокая влажность, вибрация, агрессивная среда.
• Износ или подгорание релейных контактов при частых коммутациях индуктивной нагрузки.

Как понять, что запчасть вышла из строя

• Отсутствует индикация и реакции на поданное питание 24 В AC/DC.
• Реле постоянно в аварийном состоянии при заведомо холодном двигателе или, наоборот, не срабатывает при перегреве.
• Нестабильные, ложные срабатывания, шум реле, запах нагрева, следы потемнения корпуса.
• Контакт не переключается: отсутствует изменение состояния цепи при тестировании.
• Диагностика показывает: сопротивление датчика в норме, цепь целая, но реле не реагирует — вероятна неисправность самого устройства.

Рекомендации по эксплуатации и уходу

• Периодически проверяйте затяжку винтовых клемм и состояние проводников, очищайте устройство от пыли сухой щеткой или сжатым воздухом.
• Раз в регламентный период выполняйте тест срабатывания (имитируйте перегрев или используйте сервисную проверку) и фиксируйте результаты.
• Разводите сигнальные линии терморезисторов отдельно от силовых; при наличии частотных приводов применяйте экранированные кабели и средства подавления помех.
• Защищайте реле от конденсата и агрессивных сред: используйте шкафы с нужной степенью защиты, соблюдайте температурный режим.
• Коммутируйте индуктивные катушки через демпфирующие цепи (RC-цепь, варистор, диод), чтобы снизить износ контактов.
• При замене используйте совместимый терморезистор по спецификации двигателя и проверяйте корректность схемы подключения перед подачей питания.

Применение Omron K8AK-TS1 и других устройств серии K8AK помогает обеспечить предсказуемую защиту двигателя от перегрева и повысить ресурс оборудования за счет своевременного отключения при аномальном нагреве. При корректном монтаже и регулярном обслуживании реле обеспечивает стабильную работу в составе промышленных систем управления.
