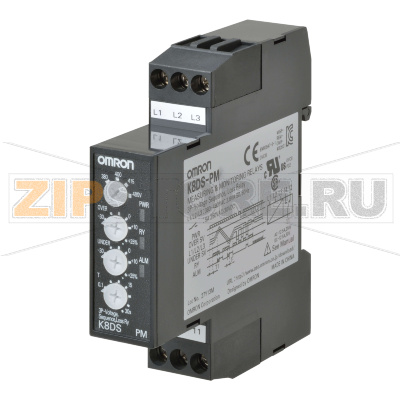

Реле контрольно-измерительное Omron K8DS-PM2

Описание товара

Omron K8DS-PM2 — реле контроля фаз и напряжения для трехфазных сетей, предназначенное для защиты оборудования от критичных отклонений электропитания. Устройство отслеживает превышение и понижение напряжения, обрыв и чередование фаз, а также некорректные условия включения. Благодаря компактному исполнению и установке на DIN-рейку реле удобно монтировать в электрические щиты и шкафы управления.

Модель ориентирована на задачи промышленной автоматики, инфраструктурных объектов и коммерческих установок: насосные станции, компрессорное и холодильное оборудование, вентиляторы, конвейеры, лифтовое и подъемное оборудование, системы HVAC, ЧПУ-станки и распределительные щиты. Контроль параметров сети до пуска и в процессе работы помогает предотвращать перегрев двигателей, ложные срабатывания защит, обратное вращение и преждевременный износ приводов.

Принцип работы

Реле постоянно измеряет параметры трехфазной сети. При выходе напряжения за установленный диапазон, при потере одной из фаз либо при неправильной последовательности фаз устройство формирует сигнал аварии и размыкает/переключает выходной контакт для остановки или блокировки защищаемого оборудования. Доступны варианты подключения по трехпроводной схеме (L1–L2–L3) и четырехпроводной с нейтралью, что обеспечивает корректный контроль в сетях различного типа. Настройками, как правило, задают пороги и выдержку времени, чтобы исключить ложные срабатывания при кратковременных провалах или всплесках.

Типовые причины поломок

• Длительная работа за пределами допустимого диапазона напряжений, частые импульсные перенапряжения (гроза, коммутационные процессы) при отсутствии соответствующей защиты по сети.
• Ошибки подключения: перепутанные клеммы, ослабленные винтовые соединения, неверно выбранная схема (3/4 провода), что приводит к перегреву или повреждению входных цепей.
• Механический износ или подгорание выходного релейного контакта из-за коммутации нагрузки сверх номинала или слишком частых переключений.
• Воздействие высокой температуры, вибраций, пыли и влаги при недостаточной степени защиты шкафа.
• Неправильный монтаж на DIN-рейке, жесткая фиксация или натяжение проводов, вызывающее нагрузку на клеммы и плату.

Как понять, что реле вышло из строя

• Отсутствуют индикации состояния или они не соответствуют реальным параметрам сети (например, питание есть, но индикаторы не горят).
• Реле не включает/не отключает нагрузку при явном нарушении параметров или, наоборот, срабатывает без причины.
• Выходной контакт не переключается, слышно отсутствие характерного щелчка либо наблюдается повышенное переходное сопротивление (нагрев клемм, потемнение изоляции).
• Устройство заметно греется, ощущается запах перегрева, видны следы потемнения или подгорания.
• Настройки не удерживаются или регулировки не влияют на поведение реле.

Рекомендации по эксплуатации и уходу

• Перед монтажом проверить тип сети и чередование фаз, при необходимости использовать индикатор фаз/тестер.
• Подобрать защиту от перенапряжений (УЗИП) на вводе щита, а также корректные автоматы/предохранители для входной цепи реле.
• Соблюдать паспортные токи и напряжения коммутируемых контактов, тяжелые нагрузки коммутировать через контактор с подходящей катушкой.
• Обеспечить надежный обжим и периодически подтягивать винтовые клеммы (после термоциклов), избегая перетяжки.
• Поддерживать чистоту внутри шкафа: удалять пыль сухим сжатым воздухом, обеспечивать вентиляцию и температурный режим.
• Периодически проверять корректность срабатывания: имитацией неправильной последовательности фаз или контролем порогов по измерителю напряжения.
• Разводить силовые и сигнальные проводники, экранировать длинные линии управления для снижения наводок.

Omron K8DS-PM2 — практичное решение для систем, где важна стабильная защита электродвигателей и условий электропитания. При правильном подборе параметров и соблюдении рекомендаций по монтажу реле надежно предотвращает аварийные режимы и продлевает срок службы оборудования.

Реле контроля серии K8DS, трехфазное, с функцией контроля напряжения и чередования/обрыва фаз, входной диапазон для трехпроводного подключения: 380...480 V AC, для четырехпроводного подключения: 220...277 V AC

Технические характеристики

Характеристики
