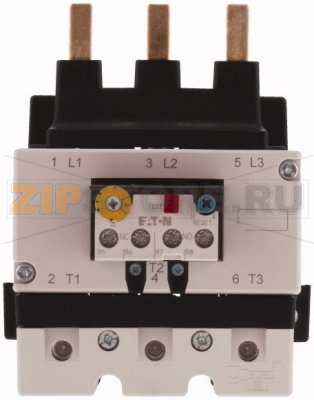

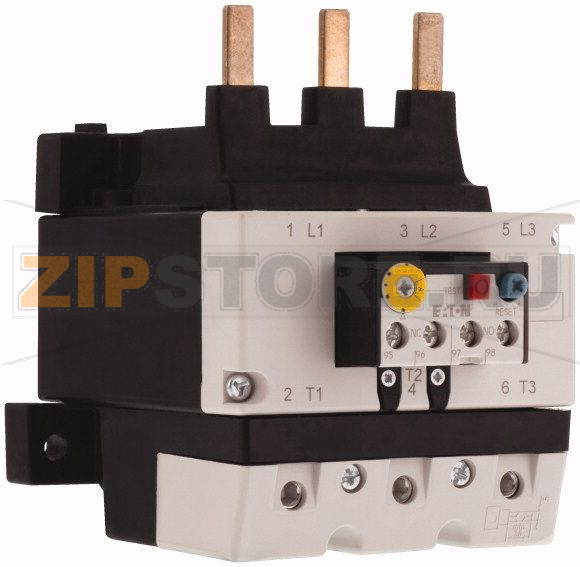

Реле перегрузки, 70-100А, 1НО+1НЗ Eaton ZB150-100

Описание товара

Реле перегрузки предназначено для защиты электродвигателей и исполнительных механизмов от длительных перегрузок и обрыва фазы. Модель 278464 - Реле перегрузки, 70-100А, 1НО+1НЗ Eaton ZB150-100 применяется в составе пускателей и шкафов управления, обеспечивает отключение при превышении уставки тока и подает сигнал через вспомогательные контакты. Устройство ориентировано на промышленную эксплуатацию, где важны стабильная работа и предсказуемое срабатывание при нарушениях режима.

Назначение и функционал

Реле контролирует токи в защищаемой цепи и при перегрузке с выдержкой времени размыкает силовую цепь через контактор. Встроенные вспомогательные контакты 1НО+1НЗ позволяют формировать сигнализацию о состоянии (сработало/нормально) для ПЛК или указателей. Конструкция рассчитана на совместную установку с соответствующими контакторами Eaton, обеспечивает надежный механический интерфейс и стабильный контакт в клеммах.

Особенности эксплуатации

Для корректной работы важно настроить уставку в соответствии с номинальным током двигателя и условиями окружающей среды. Реле перегрузки реагирует на длительные перегревы обмоток, а также на асимметрию и потерю фазы. При правильной настройке 278464 - Реле перегрузки Eaton ZB150-100 повышает ресурс оборудования, предотвращая критические тепловые режимы.

Причины поломок

• Неверная уставка тока относительно номинала двигателя или условий окружающей температуры.
• Некачественный контакт в клеммах: ослабление затяжки, нагрев и оплавление.
• Длительная работа в запыленной среде, отложения на механике и контактных группах.
• Повышенная влажность, конденсат, коррозия токоведущих частей.
• Частые пуски и частые срабатывания по перегрузке, приводящие к усталости механики.
• Вибрация и ударные нагрузки, нарушающие калибровку и фиксацию узлов.
• Превышение допустимой температуры внутри шкафа, ухудшение теплоотвода.

Как понять, что запчасть вышла из строя

• Ложные срабатывания при нормальном токе либо отсутствие срабатывания при явной перегрузке.
• Невозможность ручного сброса после срабатывания или заклинивание рычага/reset-кнопки.
• Несоответствие состояния вспомогательных контактов реальному состоянию реле (1НО/1НЗ не переключаются).
• Следы перегрева: потемнение корпуса, запах гари, оплавление изоляции около клемм.
• Повышенное переходное сопротивление на клеммах, заметный нагрев при номинальной нагрузке.
• Колебание или дребезг при стабильном режиме работы, шумы при срабатывании.

Рекомендации по уходу и эксплуатации

• Устанавливайте и регулярно проверяйте уставку тока согласно табличным данным двигателя и фактическим условиям.
• Периодически подтягивайте клеммы с контролем момента, исключая нагрев контактных соединений.
• Очищайте устройство от пыли сухой щеткой или сжатым воздухом; не используйте агрессивные жидкости и смазки.
• Контролируйте температуру внутри шкафа, обеспечьте вентиляцию или кондиционирование при необходимости.
• Раз в регламентный период проводите тестовое срабатывание: проверяйте работоспособность механизма и вспомогательных контактов.
• Исключайте длительную работу при частых перегрузках — анализируйте причину (перекос фаз, перегрузка механизма, неверная уставка).
• Защищайте изделие от вибраций: используйте правильные монтажные панели и крепеж.
• При признаках коррозии, потере калибровки или следах перегрева замените реле перегрузки.

Монтаж и безопасность

Монтаж осуществляйте согласно документации производителя и схеме шкафа управления. Соблюдайте полярность и маркировку клемм, обеспечивайте достаточные зазоры для теплоотвода. Перед работами по обслуживанию обязательно обесточивайте установку и проверяйте отсутствие напряжения. Для интеграции 278464 - Реле перегрузки Eaton ZB150-100 с контактором используйте совместимые аксессуары и соблюдайте рекомендованную ориентацию монтажа.

Правильный выбор уставки, качественное подключение и регулярное обслуживание позволяют обеспечить надежную и предсказуемую работу реле перегрузки, минимизировать простои оборудования и вовремя выявлять потенциальные проблемы в электроприводе.
