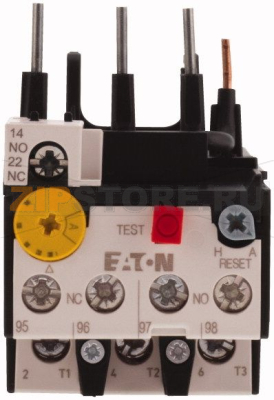

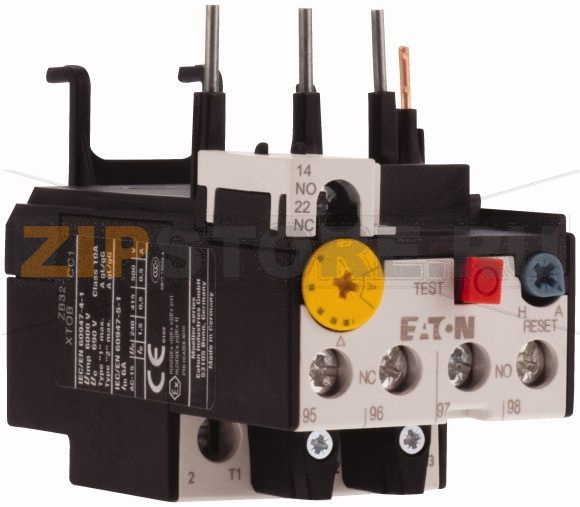

Реле перегрузки, доп. контакты 1НЗ+1НО, уставка расцепителя 16…24 А Eaton ZB32-24

Описание товара

Реле перегрузки Eaton ZB32-24 (арт. 278453) предназначено для защиты асинхронных двигателей от длительных перегрузок и перекоса фаз. Устанавливается в комплекте с контактором и отключает привод при превышении тока, сохраняя двигатель и кабельные линии от перегрева. Дополнительные контакты 1НЗ+1НО позволяют формировать сигналы аварии и блокировки в схемах управления, что упрощает диагностику и повышает безопасность.

Назначение и принцип работы

Реле перегрузки, такое как Eaton ZB32-24, использует тепловой (биметаллический) принцип: при превышении установленного тока пластина нагревается и механически размыкает цепь управления контактора. Чувствительность к потере одной из фаз помогает вовремя остановить мотор при несимметрии. Предусмотрены ручной и автоматический режимы возврата, а также кнопка тестирования и индикация срабатывания для регулярной проверки без отключения нагрузки.

Как понять, что запчасть вышла из строя

• Реле не удерживает «готовность»: не сбрасывается после охлаждения, хотя ток и причина перегрузки устранены.
• Ложные срабатывания при штатной нагрузке, заметно чаще, чем того требуют условия работы.
• Отсутствие механического щелчка и движения флажка индикации при нажатии кнопки «Тест».
• Дополнительные контакты 1НЗ/1НО выдают неверное состояние (по омметру или в схеме) при включенном/отключенном устройстве.
• Следы перегрева: потемнение корпуса, оплавления, запах изоляции, потускнение маркировки.
• Повышенное переходное сопротивление на клеммах, нагрев проводников и винтовых зажимов.
• Нестабильная работа селектора ручного/автоматического возврата.

Типичные причины поломок

• Неверная уставка относительно номинального тока двигателя или неправильный выбор реле по диапазону.
• Ослабление клемм, локальный перегрев, потери на контактах.
• Частые пуски и длительные пусковые режимы без корректного учета, приводящие к тепловому износу биметалла.
• Запыленность, попадание влаги, конденсат, коррозия контактных групп.
• Вибрации и механические удары, деформация узлов привода расцепления.
• Несоответствие по габариту и классу координации с используемым контактором и аппаратом защиты от КЗ.
• Перекос или обрыв фазы, длительная работа при несимметрии токов.

Проверка и диагностика

• Сверьте установленную уставку с паспортным током двигателя по табличке производителя.
• Проверьте токи клещами на всех фазах под нагрузкой; убедитесь в отсутствии перекоса.
• Используйте кнопку «Тест» для имитации срабатывания и контролируйте состояние допконтактов.
• Оцените целостность и момент затяжки клемм, отсутствие следов перегрева и обугливания.
• Проверьте переключатель ручного/автоматического возврата и корректность возврата после охлаждения.

Рекомендации по уходу и эксплуатации

• Настраивайте уставку Eaton ZB32-24 по номинальному току двигателя с учетом условий пуска и охлаждения.
• Проводите регламентный осмотр: очистка от пыли, контроль клемм, проверка работы индикации и «Тест».
• Обеспечьте нормальную вентиляцию в шкафу, избегайте конденсата и резких перепадов температуры.
• Фиксируйте случаи срабатывания, анализируйте причины, при необходимости корректируйте режимы пуска.
• Не допускайте «перемычек» для обхода защиты; при признаках повреждения заменяйте устройство.
• Используйте реле перегрузки в составе совместимой аппаратуры Eaton соответствующего габарита.

Eaton ZB32-24 (278453) применяют в насосных установках, вентиляторах, компрессорах, конвейерах и другом оборудовании с асинхронными двигателями. Правильная подборка, аккуратный монтаж и регулярная профилактика продлевают срок службы и обеспечивают предсказуемое отключение при перегрузке без ложных срабатываний. При соблюдении рекомендаций реле сохраняет стабильность уставок и надежно интегрируется в общую систему защиты и управления.
