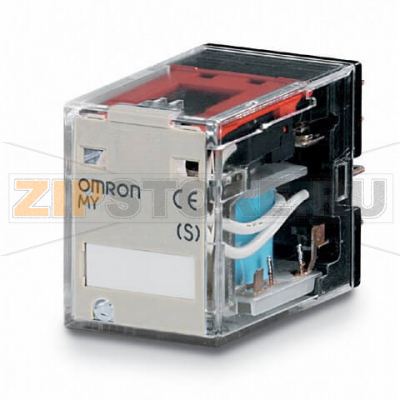

Миниатюрные силовые электромеханические реле Omron серии MY, включая Omron MY2N1-D2 24VDC (S) и реле серии MY-S с контактами DPDT и встроенным диодом, предназначены для широкого круга задач в шкафах автоматизации, системах HVAC, станочном оборудовании, источниках питания и интерфейсе ПЛК. Прозрачный корпус облегчает визуальный контроль, механический индикатор отображает положение контактов, а светодиод показывает наличие питания на катушке. Встроенный диод подавляет выбросы самоиндукции при отключении катушки, снижая электромагнитные помехи и износ контактной группы.
Конструкция рассчитана на установку в цоколи (plug-in) и пайку, что упрощает обслуживание и быструю замену в эксплуатации. Использование стандартных цоколей обеспечивает совместимость и сокращает время простоя при сервисе. Благодаря двум переключающим контактам реле можно применять для коммутации цепей управления, сигнализации и небольших силовых нагрузок в системах общего назначения.
При применении реле со встроенным диодом следует соблюдать полярность подключения катушки: неверная полярность приводит к отсутствию срабатывания и риску повреждения защитного элемента. Светодиодный индикатор помогает в диагностике: при поданном напряжении на катушку индикация включается, что позволяет быстро проверить присутствие управляющего сигнала.
— Перегрузка или некорректный тип нагрузки: коммутация индуктивных или емкостных цепей без мер подавления вызывает подгорание и сваривание контактов.
— Превышение напряжения на катушке, длительная работа вне допустимого температурного диапазона, вибрации и удары — ускоряют износ, вызывают дребезг и отказы.
— Обратная полярность на катушке у версий со встроенным диодом — перегрев и пробой защитного элемента.
— Загрязнение, влага и конденсат — окисление контактных поверхностей и отказ изоляции.
— Плохой контакт в цоколе (ослабленные клеммы, окисление) — локальный нагрев, оплавление и нестабильная работа.
— Отсутствует характерный щелчок при подаче питания, светодиод не загорается — возможен обрыв катушки или отсутствие питания.
— Светодиод горит, но контакты не переключаются — механическое заклинивание, повышенное сопротивление катушки или износ механизма.
— Срабатывание нестабильно, слышен дребезг — недостаточное напряжение катушки, вибрация, загрязнение или износ.
— Нагрев корпуса, запах гари, потемнение пластика — признак перегрузки, плохого контакта в цоколе или сваривания контактов.
— Повышенное переходное сопротивление (нагрев клемм, падение напряжения на нагрузке) — износ контактной группы.
Для проверки: измерьте напряжение на катушке при срабатывании, сравните с требуемым; прозвоните катушку на обрыв/короткое; проверьте изменение состояния контактов под управлением; визуально оцените индикатор и состояние корпуса. При подозрении на повреждение диода (версия со встроенным диодом) проверьте полярность и возможный пробой.
— Соблюдайте допустимые параметры: напряжение и режим питания катушки, тип и мощность коммутируемой нагрузки, климатические условия.
— Для индуктивных нагрузок используйте цепи подавления перенапряжений (RC-цепи, варисторы, диоды), даже при наличии встроенной защиты катушки.
— Строго выдерживайте полярность подключения у версий со встроенным диодом; сверяйтесь со схемой на корпусе и документацией к цоколю.
— Периодически проверяйте затяжку клемм, очищайте контактные поверхности цоколя от пыли и окислов, используйте фиксаторы реле в основании.
— Избегайте загрязнений маслами и агрессивными химикатами; храните в сухом помещении, защищайте от конденсата.
— Не превышайте рекомендуемую частоту срабатываний и не допускайте длительной работы на предельных параметрах нагрузки.
— При обслуживании обесточивайте схему и соблюдайте требования электробезопасности.
Omron MY2N1-D2 24VDC (S) и реле серии MY-S поддерживают типовой подход к монтажу и диагностике, удобны в обслуживании, а наличие прозрачного корпуса, механической индикации и светодиода упрощает эксплуатацию в составе шкафов управления и систем автоматики.
| Прозрачный корпус | |
| С механическим индикатором | |
| Способ монтажа | Установка в цоколь (plug-in) |
| Назначение | Общее назначение |
| Количество полюсов | 2 |
| Номинальный ток через контакты | 10 A |
| Напряжение катушки | 24 В |
| Тип напряжения | Постоянное (DC) |
| Материал контактов | Ag |
| Тип контактов | DPDT |
| Особенности | Диод, светодиодный индикатор |
| Тип выводов | Штекерный, под пайку |
| Производитель | Omron |
| Тип запчасти | Реле |
