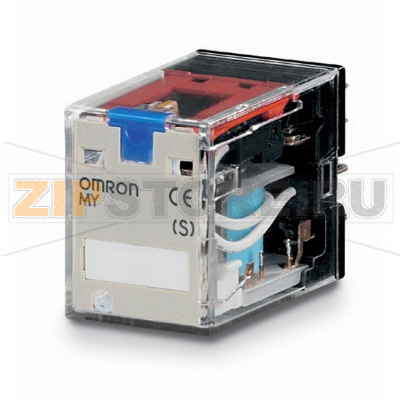

Реле силовое миниатюрное электромеханическое Omron MY4IN 12VDC (S)

Каталожный номер MY4IN 12VDC (S)
Розничная цена
8 EUR с НДС ≈ 741 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Электромеханические реле серии Omron MY — распространённый стандарт в шкафах управления, распределительных щитах и системах промышленной автоматизации. Модель Omron MY4IN 12VDC (S) относится к компактным четырехполюсным перекидным реле и ориентирована на общее применение: коммутацию цепей управления, гальваническую развязку между низковольтной логикой и исполнительными нагрузками, реализацию межблокировок и сигнализации. Прозрачный корпус облегчает визуальный контроль, а наличие светодиодной индикации и механического флажка позволяет быстро оценить состояние без измерительных приборов. Блокируемая тестовая кнопка упрощает пусконаладку и диагностику — можно кратковременно или фиксированно принудительно перевести контакты без подачи напряжения на катушку.

Конструктив реле рассчитан на установку в штекерные основания, что ускоряет монтаж и замену в сервисе. Стандартизированная распиновка серии MY обеспечивает совместимость с распространёнными колодками и панелями. Контактная система выполнена из серебряного сплава с благородным покрытием, что снижает переходное сопротивление, повышает коррозионную стойкость и стабильность при коммутации как малых сигналов, так и типичных нагрузок цепей управления.

Область применения

Реле Omron MY4IN и MY‑S используются в шкафах ПЛК, системах HVAC, водоподготовке, насосных станциях, линиях освещения и в машиностроении. Подходят для организации промежуточных реле, индикации состояний, коммутации катушек контакторов, клапанов, небольших нагревателей и двигателей через соответствующие защитные элементы.

Как понять, что реле вышло из строя

Основные признаки неисправности: отсутствие щелчка и хода якоря при подаче питания на катушку, при этом не горит LED-индикатор; либо LED светится, но контакты не переключаются (залипание, механический износ). Возможны периодические отказы, дрожание контактов и заметный нагрев корпуса при работе. Косвенные симптомы в цепи — падение напряжения на нагрузке, мерцание, срабатывание защиты по току. При проверке мультиметром: бесконечное или аномально малое сопротивление катушки; повышенное переходное сопротивление контактов; отсутствие изменения состояния перекидных групп при ручном нажатии тестовой кнопки. Визуально — потемнение или подгар в зоне контактов, деформация элементов, заедание механического индикатора.

Типовые причины поломок

  • Перенапряжение на катушке, длительное питание при повышенной температуре окружающей среды.
  • Коммутация индуктивных нагрузок без подавления перенапряжений (отсутствие диодов, варисторов или RC-цепей), что ускоряет эрозию контактов.
  • Превышение допустимых токов, частоты коммутаций или пусковых/емкостных бросков.
  • Загрязнение, коррозия, вибрация и механические удары, ослабление посадки в колодке.
  • Длительная фиксация тестовой кнопки в рабочем положении по ошибке.

Рекомендации по эксплуатации и уходу

  • Соблюдайте допустимое напряжение и режим питания катушки; ориентируйтесь на схему на корпусе, учитывайте полярность для исполнения с LED/демпфирующими элементами.
  • Для индуктивных нагрузок применяйте демпфирующие цепочки (диод для DC-катушки, RC/варистор на стороне контактов) — это продлевает срок службы контактов.
  • Не превышайте рекомендуемые токи и категории нагрузок; учитывайте пусковые токи ламп, трансформаторов и двигателей.
  • Обеспечьте надежную фиксацию реле в соответствующем основании; периодически проверяйте состояние колодки и прижимных пружин/клемм.
  • Проводите регламентную проверку: внешний осмотр, контроль срабатывания тестовой кнопкой, измерение сопротивления катушки и контактной группы при необходимости.
  • Эксплуатируйте в чистой, сухой среде; избегайте агрессивных паров и конденсата. Не применяйте абразивы и агрессивные растворители для очистки.
  • При росте переходного сопротивления, следах подгара или нестабильной работе — замените реле. Ремонт контактной группы нецелесообразен.

Реле серии MY‑S, как и Omron MY4IN, сочетает простую диагностику состояния и удобство обслуживания благодаря прозрачному корпусу, LED-индикатору и блокируемой тестовой кнопке. Такое исполнение ускоряет пусконаладку, снижает время простоя при сервисе и обеспечивает предсказуемость работы узлов автоматики.

Технические характеристики

Прозрачный корпус
С механическим индикатором
Способ монтажаНа штекерном основании
НазначениеОбщего назначения
Полюсов4
Номинальный ток через контакты5 A
Напряжение обмотки12 В
Тип питанияПостоянный ток
Материал контактовСеребряный сплав с позолоченным покрытием
Конфигурация контактов4PDT
ОсобенностиLED, тестовая кнопка
Тип выводаШтекерные, пайка

Характеристики

Производитель Omron
Тип запчасти Реле
