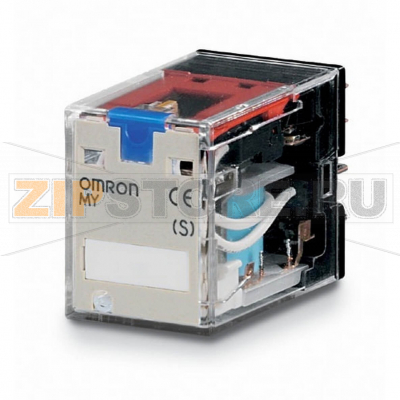

Реле силовое миниатюрное электромеханическое Omron MY4IN 24VDC (S)

Каталожный номер MY4IN 24VDC (S)
Розничная цена
7 EUR с НДС ≈ 716 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Миниатюрные силовые реле серии Omron MY, включая Omron MY4IN 24VDC (S) и исполнение MY‑S со светодиодным индикатором и блокируемой тестовой кнопкой, предназначены для универсальных задач коммутации в системах автоматизации, шкафах управления и электрических щитах. Прозрачный корпус, механический индикатор состояния и возможность ручной проверки обеспечивают удобство эксплуатации, а штекерное подключение к основанию ускоряет монтаж и замену без пайки. Золотое покрытие контактной группы улучшает надежность коммутации низкотоковых цепей управления и снижает риск окисления.

Такие реле применяются в логике управления станками, вентиляцией, насосными установками, лифтовым оборудованием, линиях упаковки и в системах зданий. Светодиод на корпусе помогает быстро оценивать наличие сигнала на катушке, а механический флажок показывает фактическое положение контактной группы, что удобно при наладке и диагностике. Тестовая кнопка позволяет кратковременно сымитировать срабатывание без подачи управляющего сигнала, что упрощает проверку цепей.

Типичные причины поломок

  • Износ и эрозия контактной группы из‑за высоких пусковых токов, частых переключений, отсутствия защиты от дуги.
  • Подгорание или сваривание контактов при коммутации индуктивных нагрузок без RC‑цепочек, варисторов или диодов подавления.
  • Перегрев вследствие неправильного выбора нагрузки, плохого теплоотвода, плотной установки без зазоров, повышенной температуры окружающей среды.
  • Выход из строя катушки при перенапряжении, длительной работе при пониженном напряжении (дрожание якоря), переполюсовке в цепях постоянного тока.
  • Механический износ подвижных частей, ослабление пружин, вибрации и удары при эксплуатации.
  • Загрязнение, пыль, влажность и коррозия при отсутствии должной защиты или эксплуатации вне рекомендованных условий.
  • Ошибки монтажа: неверная распиновка в колодке, рыхлые соединения, некачественная пайка.

Как понять, что реле вышло из строя

  • Нет характерного щелчка при подаче управляющего сигнала, светодиод горит, но контакты не переключаются (или наоборот).
  • Механический индикатор не меняет положение, наблюдается дрожание и нестабильная работа.
  • Повышенный нагрев корпуса, запах гари, следы потемнения или подгорания.
  • При проверке мультиметром: обрыв или короткое замыкание катушки, повышенное переходное сопротивление контактов.
  • Цепь нагрузки не включается либо залипает в одном состоянии, периодически срабатывает самопроизвольно.

Рекомендации по уходу и эксплуатации

  • Используйте подходящие розетки‑основания и фиксируйте реле держателями, чтобы исключить вибрации и вынимание при обслуживании.
  • Для индуктивных нагрузок применяйте средства подавления перенапряжений (RC‑цепочки, варисторы, диоды) на стороне нагрузки и катушки.
  • Соблюдайте электрическую и тепловую развязку: обеспечьте вентиляцию, не устанавливайте вплотную к источникам тепла.
  • Поддерживайте чистоту: защищайте реле от пыли и влаги, периодически осматривайте контакты и колодки на предмет окисления и ослабления клемм.
  • Проверяйте работоспособность во время ТО: используйте тестовую кнопку для кратковременной проверки цепей, контролируйте показания механического индикатора и светодиода.
  • Не превышайте рекомендуемую частоту коммутаций и ограничения по типу нагрузки; для малых сигналов используйте контакты с благородным покрытием.
  • В цепях постоянного тока соблюдайте полярность подключения катушки, учитывайте наличие встроенного светодиода и элементов защиты.
  • При первых признаках деградации (дрожание, нагрев, потемнение) выполняйте диагностику и плановую замену, не дожидаясь отказа.

Реле Omron MY4IN 24VDC (S) и исполнение серии MY‑S с индикатором и блокируемой тестовой кнопкой сочетают удобство визуального контроля, простоту обслуживания и стабильность коммутации. При корректном подборе и соблюдении условий эксплуатации обеспечивают длительную и предсказуемую работу в широком спектре задач промышленной и бытовой автоматизации.

Технические характеристики

Прозрачный корпус
С механическим индикатором
Способ монтажаУстановка в штекерную розетку
НазначениеОбщего назначения
Число полюсов4
Номинальный длительный ток5 A
Напряжение катушки24 V
Тип напряженияПостоянное (DC)
Материал контактовСеребряный сплав с золотым напылением
Конфигурация контактов4PDT
ОсобенностиСветодиод, тестовая кнопка
Тип выводаШтекерный, под пайку

Характеристики

Производитель Omron
Тип запчасти Реле
