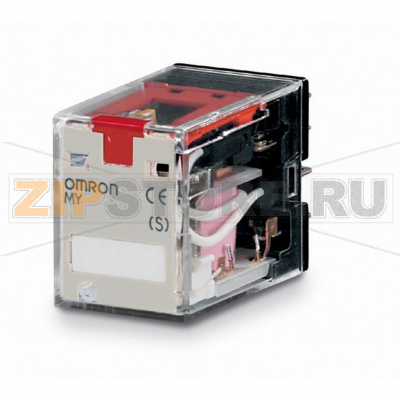

Реле силовое миниатюрное электромеханическое Omron MY4IN-CR 220/240VAC (S)

Каталожный номер MY4IN-CR 220/240VAC (S)
Розничная цена
10 EUR с НДС ≈ 963 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Omron MY4IN-CR 220/240VAC (S) — миниатюрное электромеханическое реле серии MY-S для широкого круга задач в шкафах управления и промышленной автоматике. Прозрачный корпус обеспечивает визуальный контроль, светодиодный индикатор и механический флажок упрощают диагностику состояния, а блокируемая тестовая кнопка позволяет проверять логику схемы без подачи сигнала с контроллера. Встроенная CR-цепочка снижает помехи при коммутации и повышает устойчивость системы к перенапряжениям на катушке.

Реле применяют как межфейсное (промежуточное) в цепях управления приводами, клапанами, освещением, вентиляцией, сигнализацией, а также для гальванической развязки между низковольтной логикой и силовыми цепями. Конструкция под разъемные основания позволяет быстро заменять реле при техобслуживании без перепайки, что уменьшает простой оборудования и упрощает регламентные работы.

Использование светодиода, механического индикатора и тестовой кнопки ускоряет поиск неисправностей: оператор сразу видит факт срабатывания катушки и положение контактов, может локально инициировать переключение для проверки цепи нагрузки. Это сокращает время диагностики и снижает вероятность ошибок.

Как понять, что реле вышло из строя

  • Светодиод не загорается при наличии управляющего напряжения, механический индикатор не меняет положения.
  • Слышны частые щелчки или гул (дребезг), реле самопроизвольно отключается.
  • Нагрузка не включается/не выключается, наблюдается периодическая пропажа контакта.
  • Повышенный нагрев корпуса, следы оплавления, запах гари.
  • Измеряется аномально высокое переходное сопротивление контактов или несплошность цепи катушки (обрыв/межвитковое).
  • Тестовая кнопка не фиксируется или не приводит к переключению контактов.

Типичные причины поломок

  • Некорректное питание катушки: перенапряжение, длительное пониженное напряжение с дребезгом якоря.
  • Перегрузка или токи выше допустимых на контактах, особенно при индуктивной нагрузке и отсутствии цепей подавления на стороне нагрузки.
  • Частые коммутации, износ контактной группы, эрозия от дуги.
  • Плохой контакт в колодке, ослабление клемм, вибрации и механические удары.
  • Загрязнение, пыль, повышенная влажность, коррозия.
  • Импульсные перенапряжения и наводки, температурные перегревы внутри шкафа.

Рекомендации по уходу и эксплуатации

  • Периодически проверяйте состояние индикаторов, работу тестовой кнопки и отсутствие перегрева.
  • Контролируйте соответствие напряжения питания катушки и условий окружающей среды требованиям производителя.
  • Применяйте средства подавления перенапряжений на индуктивных нагрузках (RC-цепочки, варисторы, диоды) для продления ресурса контактов.
  • Обеспечьте надежный монтаж в колодку и подтяжку клемм, используйте фиксирующие скобы, исключайте вибрации.
  • Содержите шкаф в чистоте, обеспечьте вентиляцию и удаление пыли; избегайте работы на предельных токах длительное время.
  • Проводите профилактические проверки: замер сопротивления катушки, контроль переходного сопротивления контактов, визуальный осмотр корпуса.
  • Используйте тестовую кнопку только для кратковременной диагностики и при соблюдении мер электробезопасности.
  • При признаках дребезга, нестабильного включения или деградации контактов выполняйте замену реле, не дожидаясь отказа.

Реле серии MY-S, форма контактов 4PDT, со светодиодным индикатором и блокируемой тестовой кнопкой, встроенная CR-цепочка, напряжение питания 220/240 V AC

Технические характеристики

Прозрачный корпус
Механический индикатор
Способ монтажаНа разъемное основание
НазначениеОбщепромышленное
Число полюсов4
Номинальный ток через контакты5 A
Напряжение катушки230 V
Тип питанияAC
Материал контактовСеребряный сплав с золотовым покрытием
Схема контактов4PDT
ОсобенностиCR-цепочка, светодиод, тестовая кнопка
Тип выводовШтекерные, под пайку

Характеристики

Производитель Omron
Тип запчасти Реле



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Реле силовое миниатюрное электромеханическое Omron MY4IN-CR 220/240VAC (S).

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Реле силовое миниатюрное электромеханическое Omron MY4IN-CR 220/240VAC (S) на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
