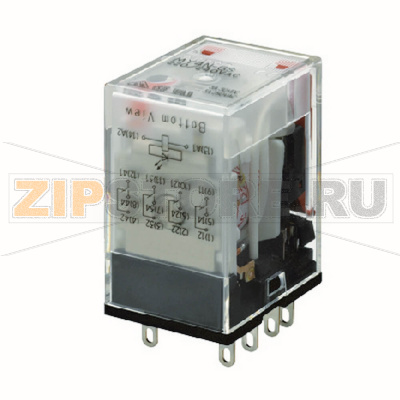

Комплект на базе реле Omron MY4N-GS 48VDC и 14‑контактного основания с пружинными зажимами предназначен для построения надежных цепей управления в шкафах автоматики, станках, системах ОВиК и инженерной инфраструктуре зданий. Конструкция реле и совместимого цоколя упрощает монтаж, обслуживание и быструю замену без остановки оборудования на длительное время, что важно при регулярной эксплуатации и частых переключениях. Прозрачный корпус и визуальная индикация позволяют оценивать состояние без приборов, а пружинные клеммы основания обеспечивают стабильный контакт и экономят время на подключении.
Типовая область применения включает коммутацию цепей сигнализации и межблокировок, развязку между слаботочными выходами контроллеров и исполнительными цепями, дублирование сигналов и построение логики на базе четырех переключающих групп. Совместимое основание допускает установку на DIN‑рейку или плоскую поверхность, а компактная ширина позволяет рационально использовать пространство в шкафу. Разъемное соединение «реле‑основание» ускоряет сервис: при регламентных работах достаточно извлечь модуль и заменить его, не перепрокладывая проводники.
Причины выхода из строя чаще всего связаны с неправильными режимами эксплуатации и внешними факторами. К типовым относятся: превышение напряжения питания катушки, частые импульсные перегрузки и отсутствие демпфирующих цепей на индуктивной нагрузке, что приводит к ускоренному износу контактной группы; коммутация токов и напряжений выше допустимых, вызывающая подгорание и залипание контактов; повышенная вибрация, ослабление зажимов проводников и локальный нагрев; попадание пыли и агрессивных паров, ухудшающих качество контактирования; длительная работа при температуре выше рекомендованной; неправильная полярность при наличии элементов защиты в цепи катушки. Для основания критичны механические повреждения, загрязнение пружинных клемм, использование проводников неподходящего сечения и многократное повторное подключение без должной подготовки жил.
Понять, что узел вышел из строя, можно по ряду признаков. Отсутствует срабатывание при подаче питания на катушку (нет щелчка, не меняется положение индикатора), наблюдается дрожание якоря или самопроизвольное отпускание. В нагрузочной цепи фиксируется рост переходного сопротивления (нагрев, падение напряжения), периодические пропадания контакта или полное залипание. Световая индикация может не загораться при наличии питания, что указывает на обрыв катушки или проблемы в цепи управления. Диагностика включает измерение сопротивления катушки, проверку цепей с помощью тестера, визуальный осмотр контактной группы (через прозрачный корпус видны следы подгорания) и контроль нагрева во время работы. Для основания характерны неплотная фиксация проводников, нестабильный контакт на клеммах и следы потемнения или оплавления изоляции при плохом зажиме.
Рекомендации по уходу и эксплуатации: обеспечивайте корректное напряжение питания катушки и соблюдайте допустимые нагрузки. При коммутации индуктивных нагрузок используйте средства подавления перенапряжений (RC‑цепи, варисторы, диоды в зависимости от типа цепи). Регулярно проверяйте затяжку и состояние подключений, отсутствие пыли и следов коррозии. Поддерживайте чистоту внутри шкафа, контролируйте температуру и вентиляцию. При необходимости чистки контактов избегайте абразивов; сильно подгоревшие контакты — повод для замены. При монтаже на пружинные клеммы готовьте жилы по инструкции: снимайте изоляцию на требуемую длину, исключайте распушение проволочных жил, не превышайте допустимое сечение. Периодически проверяйте работу механической части реле с короткими циклами включения и оценкой стабильности срабатывания. Храните комплект в сухом месте, защищая от ударов и вибрации; транспортируйте в штатной упаковке, исключая попадание пыли в механическую часть основания.
Соблюдение этих рекомендаций продлевает ресурс реле Omron MY4N-GS 48VDC и обеспечивает надежную эксплуатацию в составе шкафов управления. Правильный подбор и монтаж совместимого 14‑контактного основания с пружинными зажимами повышают помехоустойчивость соединений и сокращают время обслуживания, что особенно важно при модернизации и сервисе технологических линий.
| Прозрачный корпус | |
| С механическим индикатором | |
| Способ монтажа | С вилочным/вставным основанием |
| Назначение | Общего назначения |
| Полюсов | 4 |
| Номинальный ток | 6 A |
| Напряжение катушки | 48 В |
| Тип питания | Постоянный ток |
| Материал контактов | Сплав Ag с золотым напылением |
| Тип контактов | 4PDT (4 переключающие группы) |
| Особенности | Светодиод |
| Тип вывода | Штекерный |
| Производитель | Omron |
| Тип запчасти | Реле |
