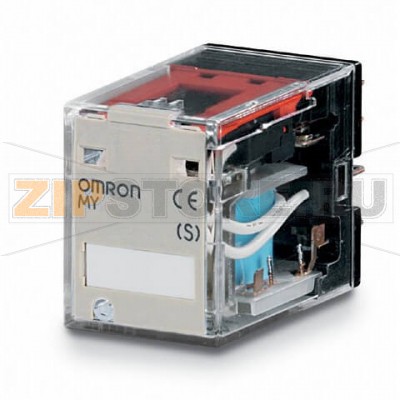

Реле силовое миниатюрное электромеханическое Omron MY4ZN 24VDC (S)

Описание товара

Omron MY4ZN 24VDC (S) — миниатюрное электромеханическое силовое реле для универсальных задач автоматизации и коммутации в промышленном и бытовом оборудовании. Конструкция с прозрачным корпусом упрощает визуальный контроль состояния, а механический индикатор и светодиод помогают быстро оценить работу катушки и положение контактов без применения измерительных приборов. Раздвоенные контакты повышают надежность коммутации низкотоковых и слабосигнальных цепей за счет улучшенного самоочищения и стабильного электрического контакта. Втываемое исполнение ускоряет монтаж и замену без перепайки, что важно для сервисного обслуживания и минимизации простоя оборудования.

Реле рассчитано на длительную эксплуатацию в составе шкафов управления, релейной логики, систем сигнализации и распределения питания. Совместимость с цокольными колодками стандартного типа позволяет гибко строить группы реле, обеспечивать маркировку и простую ревизию. Для задач, где требуется многоканальная коммутация, подходит и реле серии MY-S с конфигурацией 4PDT, светодиодной индикацией и раздвоенными контактами — оно также ориентировано на общее применение и устойчивую работу в типовых условиях эксплуатации.

Типичные области применения

• Системы автоматизации и логики в шкафах управления.
• Коммутация цепей сигнализации, индикации, маломощных приводов и соленоидов.
• Разделение цепей управления и силовых линий, гальваническая развязка.
• Модернизация и сервисное обслуживание оборудования с модульной заменой реле.

Как понять, что реле вышло из строя

• Светодиод индикации не загорается при наличии напряжения на катушке, реле не срабатывает, механический индикатор не меняет положение.
• Слышно дрожание или многократное щелканье якоря при стабильном питании — признак недостаточного напряжения, повышенного сопротивления катушки или механических проблем.
• Повышенный нагрев корпуса при номинальной нагрузке, изменение цвета пластика, запах перегрева.
• Нестабильная коммутация: пропадание сигнала, «залипание» или «отпадание» контактов под нагрузкой.
• Повышенное переходное сопротивление контактов, искрение, следы подгорания при визуальном осмотре.

Основные причины поломок

• Подача напряжения на катушку выше допустимого или работа при пониженном напряжении, длительные отклонения от нормы.
• Коммутация нагрузки, превышающей рекомендуемые пределы по току/индуктивности, отсутствие демпферных цепочек на индуктивной нагрузке.
• Частые пуски/остановы с высокими пусковыми токами, что ускоряет износ контактной группы.
• Попадание пыли, влаги, агрессивных сред внутрь корпуса, вибрации сверх допустимых уровней.
• Нарушение теплового режима в шкафу: недостаточная вентиляция, плотная компоновка без зазоров.

Рекомендации по эксплуатации и уходу

• Соблюдайте номинальное питание катушки и полярность (для вариантов с LED). Измеряйте фактическое напряжение под нагрузкой.
• Для индуктивных нагрузок применяйте защиту от перенапряжений (диод, RC-цепь, варистор) в соответствии со схемой.
• Размещайте реле на совместимой цокольной колодке, обеспечивайте надежный контакт и фиксацию, периодически подтягивайте клеммы.
• Поддерживайте чистоту в шкафу, избегайте конденсата. При необходимости используйте защитные крышки/ограничители.
• Проводите плановый контроль: проверка срабатывания, визуальный осмотр индикаторов, оценка нагрева и, при необходимости, измерение сопротивления катушки и контактного перехода.
• При коммутации слабых сигналов используйте преимущества раздвоенных контактов, избегая включения на один и тот же комплект как мощных, так и малосигнальных цепей.

В качестве прямой замены или при построении новых узлов автоматики подойдут Omron MY4ZN 24VDC (S) и реле серии MY-S с 4PDT, LED и раздвоенными контактами. Оба решения ориентированы на стабильность, сервисопригодность и контроль состояния в реальном времени.
