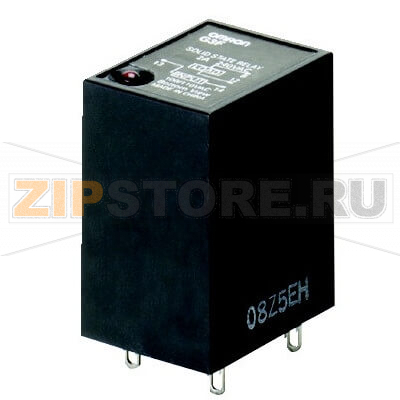

Реле твердотельное Omron G3F-202SN-VD 100/110VAC

Описание товара

Реле твердотельное Omron G3F-202SN-VD 100/110VAC — компактный модуль для коммутации однофазных AC-нагрузок в системах автоматизации и шкафах управления. Конструктивное исполнение под цокольный разъём упрощает установку и обслуживание, а наличие светодиодной индикации позволяет быстро оценить состояние входа. Оптронная развязка и коммутация в момент перехода через ноль снижают электрические помехи и ударные токи при включении. Решение предназначено для интерфейсных задач, где важны быстродействие, ресурс и стабильность работы без механического износа.

Благодаря отсутствию подвижных контактных групп реле Omron G3F-202SN-VD работает бесшумно и не подвержено контактному подгоранию. Это делает его удобным выбором для управления резистивными нагрузками (нагреватели, лампы накаливания, маломощные блоки питания), а также некоторыми индуктивными потребителями при наличии соответствующей защиты от перенапряжений. Штекерное исполнение облегчает замену в полевых условиях без переобжима проводов. Цоколь, как правило, приобретается отдельно, что нужно учитывать при проектировании и обслуживании.

Области применения

• Интерфейс между ПЛК/контроллерами и нагрузками в сетях переменного тока.
• Промышленные шкафы: управление нагревателями, клапанами, электромагнитами.
• Лабораторное и технологическое оборудование, где требуется низкий уровень помех и высокая наработка на отказ.

Признаки неисправности

• Нагрузка остаётся включённой при отсутствии управляющего сигнала (типичный «пробой в короткое» на выходе твердотельного реле).
• Нагрузка не включается, хотя индикатор входа светится (возможен обрыв силового элемента или деградация внутри модуля).
• Отсутствует индикация при наличии корректного управляющего напряжения (повреждение входной цепи или светодиода).
• Аномальный нагрев корпуса, потемнение пластика, запах перегрева, следы оплавления у разъёма.
• Периодические самопроизвольные срабатывания или мерцание нагрузки из‑за увеличения утечки или проблем с контактами цоколя.

Распространённые причины поломок

• Перегрузка по току и особые пусковые токи (лампы, трансформаторы, двигатели) без запаса по выбору реле.
• Недостаточный отвод тепла и нарушение дерейтинга при повышенной температуре окружающей среды.
• Перенапряжения и броски на сети, импульсные помехи, отсутствие варисторов/RC-снабберов на индуктивных нагрузках.
• Неправильное подключение управляющего входа или превышение допустимого уровня управляющего напряжения.
• Плохой контакт в цоколе, ослабленные клеммы, вибрации и локальный перегрев на переходных сопротивлениях.
• Конденсат, пыль, агрессивные пары, вызывающие трекинг и деградацию материалов.

Рекомендации по эксплуатации и уходу

• Подбирать реле с запасом по току и по теплу с учётом пусковых токов и графика дерейтинга.
• Для индуктивных нагрузок применять варистор и/или RC‑снаббер, предусматривать быстродействующую защиту по току.
• Обеспечить вентиляцию, расстояние от источников тепла, корректное расположение в шкафу.
• Использовать качественный цоколь, периодически проверять состояние клемм и жёсткость посадки реле, подтягивать винты согласно регламенту.
• Проводить визуальный осмотр: индикация, следы перегрева, загрязнение; при необходимости очищать сухим воздухом.
• Соблюдать полярность и диапазон управляющего входа, не допускать попадания влаги; хранить в сухом месте.
• При симптомах отказа проверять реле вне схемы: наличие пробоя/обрыва на выходе и реакцию на управляющее напряжение.

Omron G3F-202SN-VD 100/110VAC обеспечивает стабильную коммутацию и сокращает время простоя оборудования благодаря модульной замене. Корректный выбор защиты, соблюдение условий монтажа и периодический контроль обеспечат длительную и безопасную работу узла в составе вашего оборудования.

Технические характеристики

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Реле твердотельное Omron G3F-202SN-VD 100/110VAC.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Реле твердотельное Omron G3F-202SN-VD 100/110VAC на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
