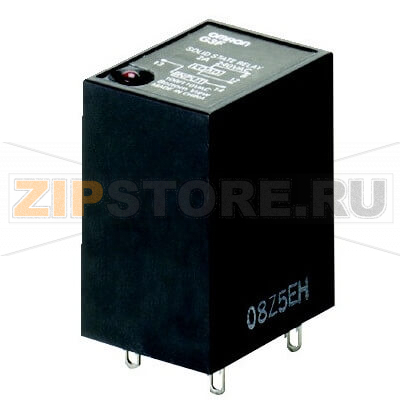

Реле твердотельное Omron G3F-202SN-VD 200/220VAC

Описание товара

Реле твердотельное Omron G3F-202SN-VD — компактный модуль для коммутации однофазной нагрузки переменного тока с управлением от сети 200–220 В AC. Устройство предназначено для интерфейсного включения нагревателей, клапанов, соленоидов, освещения и маломощных механизмов на промышленном оборудовании и в автоматизированных системах. Коммутация при переходе через ноль снижает электромагнитные помехи и пусковые броски, а оптронная развязка обеспечивает безопасное разделение цепей управления и силовой части. Наличие светодиодного индикатора позволяет быстро оценить состояние входа без прибора.

Реле выполнено в формате втычного модуля под совместимую розетку, что упрощает замену и обслуживание. Такая конструкция снижает время простоя оборудования: модуль можно оперативно демонтировать и установить новый без перекоммутации проводников. При правильной установке и соблюдении допустимых режимов G3F-202SN-VD обеспечивает стабильную и бесшумную работу, не имеет подвижных контактов и не требует смазки, не вызывает искрения и подходит для частых срабатываний.

Для корректной эксплуатации важно учитывать тип нагрузки. Оптимальный режим — активная (резистивная) нагрузка. При индуктивных нагрузках (катушки, двигатели, трансформаторы) рекомендуется применять демпфирующие цепи (RC-снаббер, варистор) во избежание перенапряжений и превышения dv/dt. В условиях повышенной температуры необходимо обеспечить теплоотвод и вентиляцию, а также соблюдать дерейтинг по току в соответствии с температурой окружающей среды.

Причины возможных неисправностей

• Перегрузка по току или короткое замыкание на выходе, вызывающее пробой силового элемента.
• Импульсные перенапряжения в сети (атмосферные, коммутационные) при отсутствии варистора/снаббера.
• Недостаточный теплоотвод, перегрев из‑за повышенной температуры окружающей среды или плотной установки без зазоров.
• Неправильный выбор по типу нагрузки (высокая индуктивность, емкостные пусковые токи сверх допустимого).
• Плохой контакт в цоколе/розетке, окисление или ослабление прижимов, локальный нагрев клемм.
• Воздействие конденсата, пыли и агрессивных сред, приводящее к поверхностным токам утечки.

Как понять, что запчасть вышла из строя

• Реле «залипло» во включенном состоянии: нагрузка остается под напряжением при отсутствии управляющего сигнала.
• Реле не включает нагрузку: светодиод горит, но на выходе нет напряжения или оно сильно проседает под нагрузкой.
• Аномально высокая утечка на выходе: нагрузка «подмигивает» или слабосветится при выключенном входе.
• Сильный нагрев корпуса, потемнение пластика, запах перегрева.
• Нестабильная работа: самопроизвольные срабатывания при помехах (признак превышения dv/dt или деградации).

Базовая диагностика включает проверку наличия управляющего напряжения на входе, оценку индикации, замер напряжения на нагрузке при включении, а также контроль целостности проводников в цоколе. Для измерений используйте мультиметр и соблюдайте электрическую безопасность.

Рекомендации по уходу и эксплуатации

• Подбирайте реле с запасом по току для вашей нагрузки; учитывайте пусковые токи и температурный дерейтинг.
• Для индуктивных нагрузок устанавливайте RC-снаббер и/или варистор, а также быструю защиту (предохранитель, автомат).
• Обеспечьте достаточную вентиляцию вокруг реле, избегайте источников тепла поблизости, выдерживайте монтажные зазоры.
• Периодически проверяйте состояние розетки и прижимных элементов, очищайте от пыли, исключайте конденсат и влагу.
• Не используйте реле для фазоимпульсного управления мощностью; для резки фазы требуются другие типы твердотельных реле.
• Соблюдайте пределы по напряжению и температуре эксплуатации, указанные производителем.
