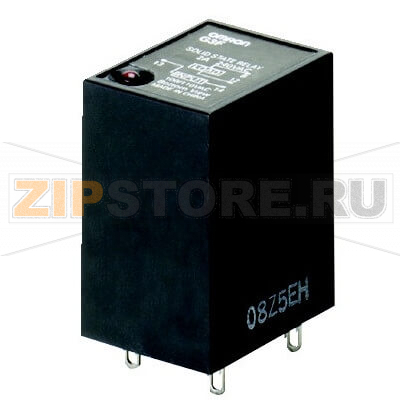

Реле твердотельное Omron G3FD-102SN-VD 5-24VDC

Описание товара

Твердотельное реле Omron G3FD-102SN-VD относится к серии G3F и предназначено для коммутации цепей постоянного тока в промышленной автоматике, системах управления и интерфейсных модулях. Конструкция без механических контактов обеспечивает тихую работу, высокую скорость переключения и длительный ресурс даже при интенсивных циклах. Гальваническая развязка через оптопару и наличие светодиодной индикации облегчают диагностику и повышают безопасность в составе шкафов управления и распределительных модулей.

Реле выполнено в формате, совместимом со штекерными основаниями, что упрощает монтаж и сервис: замена производится без демонтажа проводников, а фиксация в колодке обеспечивает стабильный электрический контакт. Полупроводниковой ключ (обычно на базе MOSFET) обеспечивает низкое тепловыделение при корректной нагрузке и точное управление цепями с активными и индуктивными потребителями при соблюдении мер защиты.

Типовые области применения Omron G3FD-102SN-VD: интерфейсное согласование выходов ПЛК и контроллеров с цепями исполнительных механизмов; коммутация электромагнитных клапанов и катушек; управление маломощными двигателями постоянного тока, нагревателями от источников DC, а также нагрузками в системах тестирования и лабораторного оборудования. Светодиод на корпусе позволяет быстро оценить наличие управляющего сигнала, а формат реле удобен для плотного монтажа в линейках интерфейсных модулей.

Как понять, что запчасть вышла из строя

• Светодиод на реле светится, но нагрузка не включается — возможен пробой или рост сопротивления выходного ключа.
• Светодиод не загорается при наличии управляющего сигнала — неисправность входной цепи или оптопары.
• Реле «залипло» во включенном состоянии и не отключает нагрузку — пробой выходного транзистора.
• Сильный нагрев корпуса при обычной нагрузке, запах перегрева, потемнение пластика — термическое повреждение.
• Атипичная утечка: нагрузка слабо светится/подмагничивается в «выключенном» состоянии — утечка или частичный пробой ключа.

Причины поломок

• Перегрузка по току или короткое замыкание на выходе без соответствующей защиты (предохранитель, электронная отсечка).
• Импульсные перенапряжения от индуктивных нагрузок при отсутствии диода свободного хода или TVS-защиты.
• Недостаточный отвод тепла, плохая вентиляция, установка рядом с источниками тепла.
• Ошибки в разводке и полярности (для DC-канала полярность принципиальна), неверная схема включения.
• Превышение допустимой частоты/скорости коммутации, что приводит к накоплению тепла.
• Коррозия, влага, загрязнение контактов основания, ослабление прижимов в колодке.

Рекомендации по эксплуатации и уходу

• Соблюдайте электрические пределы реле и дерейтинг по току при повышенной температуре окружающей среды.
• Для индуктивных нагрузок ставьте диод свободного хода (DC) или TVS/варистор согласно типу нагрузки.
• Используйте подходящее штекерное основание и периодически проверяйте плотность посадки и состояние клемм.
• Обеспечьте вентиляцию; не располагайте реле вплотную к теплогенерирующим компонентам.
• Применяйте корректно подобранный предохранитель на линии нагрузки для защиты от КЗ.
• Регулярно осматривайте реле: следы перегрева, трещины, потемнение, запах — повод для замены.
• Избегайте конденсата и агрессивных сред; поддерживайте чистоту внутри шкафа управления.

При корректной интеграции Omron G3FD-102SN-VD и соблюдении мер защиты реле стабильно работает в составе интерфейсных модулей, обеспечивая предсказуемую коммутацию постоянного тока и удобный сервис благодаря штекерному исполнению.

Твердотельное реле серии G3F, для коммутации цепей постоянного тока, управление 5..24 V DC, коммутация 100 V DC, 2 A
