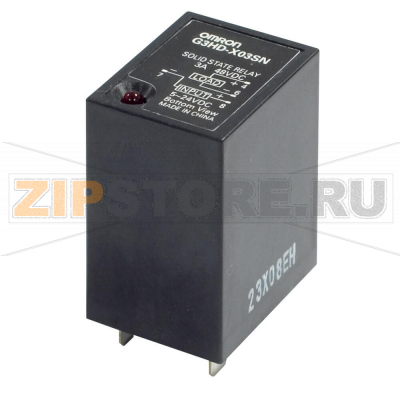

Реле твердотельное Omron G3HD-X03SN-VD 5-24VDC

Описание товара

Твердотельное реле Omron G3HD-X03SN-VD относится к компактной серии G3HD для коммутации цепей постоянного тока в системах промышленной автоматизации. Исполнение со штекерными выводами и установкой в колодку упрощает монтаж, замену и обслуживание в шкафах управления. Оптронная развязка исключает гальваническую связь между входом управления и силовой цепью, повышая помехоустойчивость и безопасность при эксплуатации. Модель рассчитана на работу с нагрузками постоянного тока и управляется стандартным сигналом 5–24 В DC, что удобно при сопряжении с ПЛК, контроллерами и датчиками.

Электронное твердотельное реле серии G3HD на 50 В, 3 А — это практичное решение для коммутации клапанов, электромагнитов, исполнительных механизмов, приводов с постоянным током и других DC-нагрузок, где требуется высокая скорость переключения и отсутствие механического износа. В сравнении с электромеханическими реле исключены дугообразование и подгорание контактов, отсутствует звуковой щелчок, а ресурс работы существенно выше при частых коммутациях.

Назначение и применение

Реле G3HD используются как интерфейсные модули между низковольтными выходами контроллера и нагрузкой, в распределительных шкафах, на стендах, в линияx сборки и упаковки, системах дозирования, а также в оборудовании, где критичны надежность и быстродействие. Штекерное исполнение сокращает время простоев — замена производится без переобжатия проводников.

Конструктивные особенности

Полупроводниковая силовая часть (MOSFET) обеспечивает малошумную коммутацию и стабильную работу при вибрациях. Наличие светодиодной индикации облегчает диагностику: по состоянию индикатора можно оперативно понять, подан ли управляющий сигнал и находится ли реле в состоянии «включено».

Признаки неисправности

• Светодиод индикации горит, но нагрузка не включается — вероятен обрыв силового ключа, повреждение колодки или слабый контакт в цепи нагрузки.
• Светодиод не загорается при наличии управляющего сигнала — возможен обрыв в цепи управления, несоответствие уровня сигнала или отказ входного оптрона.
• Сильный нагрев корпуса при штатной нагрузке, самопроизвольные отключения — возможна деградация силового элемента или плохое охлаждение.
• Постоянное «залипание» выхода (нагрузка не отключается) — пробой транзисторного выхода.
• Появление заметного падения напряжения на выходе и снижение тока нагрузки — деградация полупроводникового перехода.

Основные причины выхода из строя

• Превышение допустимого тока или импульсные перегрузки при коммутации индуктивных нагрузок без демпфирующих цепей (диод, RC-цепочка).
• Перегрев из-за недостаточного отвода тепла, плотной установки без вентиляции или работы за пределами температурного диапазона.
• Обратная полярность или броски напряжения в цепи управления и нагрузки.
• Нарушение качества контакта в колодке, коррозия или ослабление зажимов.
• Электростатические разряды и помехи при отсутствии должного заземления.

Рекомендации по эксплуатации и уходу

• Обеспечьте корректную полярность и соответствие параметров нагрузки требованиям серии G3HD.
• Для индуктивных нагрузок обязательно используйте защитные цепи (диод шунтирования для DC, RC-цепь при необходимости), чтобы снизить перенапряжения.
• Соблюдайте тепловой режим: оставляйте вентиляционные зазоры, избегайте плотной компоновки, при высокой нагрузке обеспечьте отвода тепла.
• Периодически проверяйте состояние колодки и клемм, подтягивайте соединения, очищайте от пыли мягкой щеткой или сухим воздухом.
• Контролируйте состояние индикатора и фактическое напряжение/ток на нагрузке; при подозрении на деградацию измеряйте падение напряжения на выходе реле под нагрузкой.
• Исключайте конденсацию и агрессивные среды; соблюдайте требования к степени защиты шкафа.

Omron G3HD-X03SN-VD и другие реле серии G3HD на 50 В, 3 А — это надежная платформа для создания долговечных и простых в обслуживании узлов коммутации, особенно там, где важны компактность, модульность и минимальные простои оборудования.
