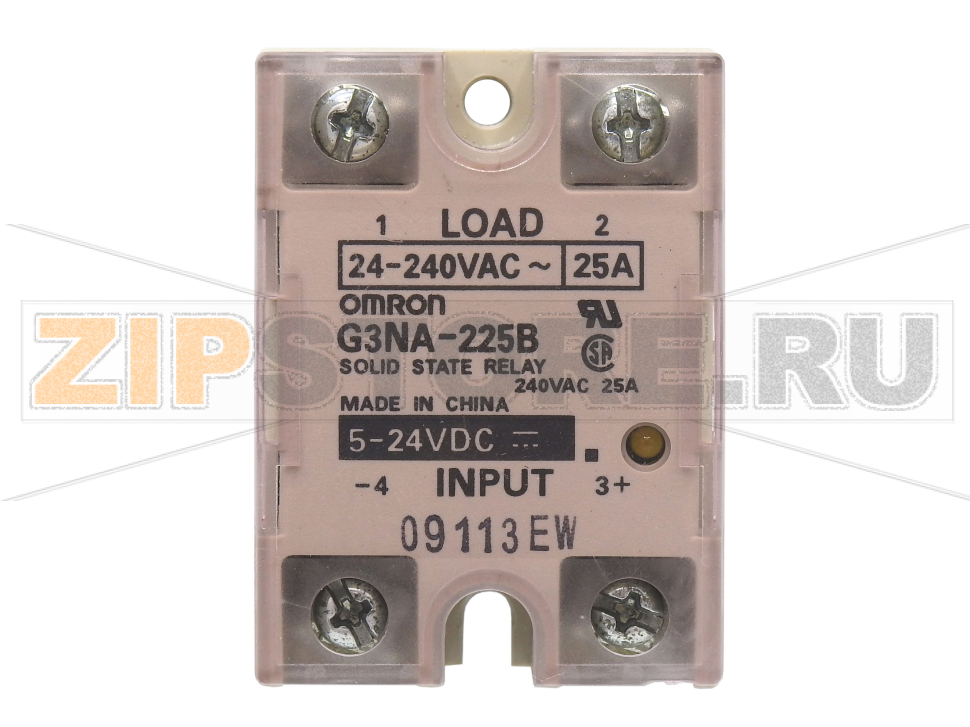

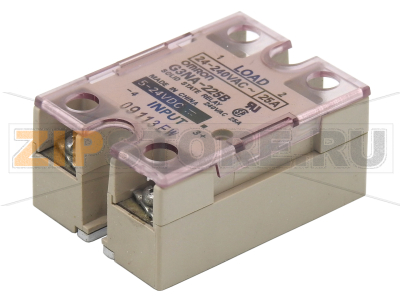

Реле твердотельное Omron G3NA-225B 5-24VDC

Описание товара

Реле твердотельное Omron G3NA-225B 5-24VDC предназначено для бесшумного и надежного управления сетевыми нагрузками без механического износа контактов. Узел востребован в промышленной автоматике, системах отопления, упаковочном и пищевом оборудовании, а также в шкафах управления вентиляцией и климатическими установками. По сравнению с электромеханическими реле, твердотельное решение обеспечивает стабильное срабатывание, устойчивость к вибрациям и высокую скорость переключения. Для длительной работы важно правильно организовать отвод тепла и защиту от помех сети.

В типичных применениях Omron G3NA-225B 5-24VDC используется для коммутации резистивных нагрузок (нагреватели ТЭН, ПИД-регулирование мощности), а также допускается работа с некоторыми индуктивными нагрузками при наличии корректной защиты. Управляющее напряжение постоянного тока подается на вход, а на выходе коммутируется переменная сеть. Конструкция с изолирующим оптроном сохраняет гальваническую развязку между управляющей и силовой частями, что повышает общую электробезопасность системы управления.

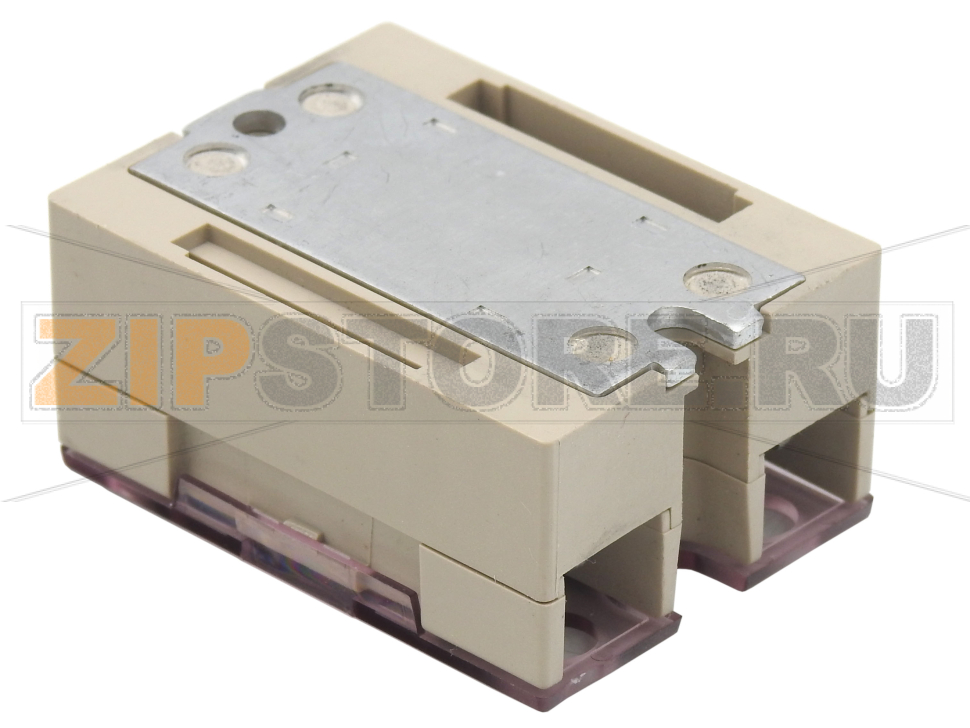

Корректный монтаж влияет на ресурс. Реле монтируют на радиатор соответствующей тепловой мощности, с применением теплопроводной пасты, соблюдая рекомендуемый момент затяжки винтов и обеспечивая свободную конвекцию воздуха. При подключении кабелей следует использовать соответствующее сечение жил и регулярно проверять затяжку клемм, поскольку ослабление контакта ведет к локальному перегреву. Для индуктивных нагрузок рекомендуется предусматривать защитные элементы (RC-цепи, варисторы) и правильно подбирать предохранители полупроводникового типа, чтобы ограничивать импульсные токи и перенапряжения.

Причины поломок

• Перегрев из-за отсутствия или недостаточной площади радиатора, неверного монтажа на плоскую поверхность, отсутствия термопасты или слабой вентиляции.
• Чрезмерные пусковые/импульсные токи нагрузки (особенно при включении нагревателей, ламп накаливания, трансформаторов) без соответствующей защиты.
• Перенапряжения и высокие dv/dt при коммутации индуктивных цепей без варисторов и снабберов.
• Ослабленные клеммы, приводящие к повышенному переходному сопротивлению и локальному нагреву.
• Нарушения полярности на входе управления или ошибочная схема подключения.
• Попадание влаги, проводящей пыли, агрессивных сред, вызывающих трекинг и коррозию.
• Механические напряжения корпуса, неправильная установка на неровную/окрашенную поверхность.

Как понять, что запчасть вышла из строя

• Нагрузка не включается при наличии управляющего сигнала, индикатор входа не светится или светится, но выход не коммутирует.
• Постоянно замкнутый выход (нагрузка всегда включена) — типичный признак пробоя выходного элемента.
• Сильный нагрев корпуса при типовой нагрузке, появление запаха, потемнение пластика или следы оплавления.
• При проверке мультиметром: ненормально низкое сопротивление на выходе в обоих направлениях либо чрезмерный ток утечки.
• Срабатывание защит (предохранителей, автоматов) без объективной перегрузки.

Рекомендации по эксплуатации и уходу

• Используйте радиатор, соответствующий тепловым потерям; применяйте термопасту и обеспечьте обдув/конвекцию.
• Подбирайте предохранители и защиту от перенапряжений согласно типу нагрузки; для индуктивных цепей ставьте варистор и снаббер.
• Регулярно проверяйте затяжку клемм, очищайте радиатор и решетки вентиляции от пыли.
• Соблюдайте дерейтинг по току при повышенной температуре окружающей среды.
• Не превышайте диапазон управляющего напряжения; соблюдайте полярность входа.
• При замене выбирайте аналог с тем же токовым классом, типом выхода и диапазоном управления, например из серии Omron G3NA.

При корректной установке и учете теплового режима реле Omron G3NA-225B 5-24VDC демонстрирует стабильную работу и длительный ресурс в составе промышленных систем управления.
