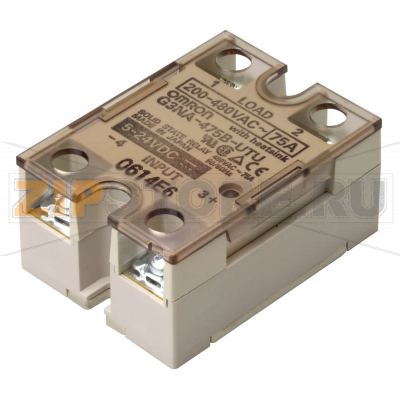

Твердотельное реле Omron G3NA-475B-UTU-2 предназначено для безконтактного управления нагрузками переменного тока с функцией переключения в момент перехода через ноль. Это решение применяется в системах отопления и терморегулирования, в промышленной автоматике, упаковочном и пищевом оборудовании, сушильных установках, линиях освещения и других применениях, где требуются высокая надежность и отсутствие механического износа. В сравнении с электромеханическими аналогами реле серии G3NA обеспечивает бесшумное срабатывание, устойчивость к вибрациям и длительный ресурс при правильном тепловом режиме.
Модель Omron G3NA-475B-UTU-2 имеет гальванически развязанную цепь управления и выход на полупроводниковых ключах, что снижает вероятность искрения и повышает безопасность эксплуатации. Управляющая часть рассчитана на низковольтный постоянный сигнал, а выходная — на коммутацию сетевых цепей. Благодаря переходу через ноль уменьшаются электромагнитные помехи и пусковые токи для активных нагрузок, что полезно, например, при управлении нагревателями. Для индуктивных потребителей рекомендуется внешняя защита от перенапряжений и выбросов.
Для корректной работы важно обеспечить отвод тепла. Твердотельные реле выделяют тепло пропорционально току нагрузки, поэтому требуется монтаж на теплоотвод с термоинтерфейсом и вентиляцией. При установке Omron G3NA-475B-UTU-2 следует обеспечить плотный контакт основания с радиатором, избегать источников тепла поблизости, соблюдать рекомендуемую ориентацию, а также контролировать температуру в шкафу. Подключение выполняется клеммами с винтовым зажимом; важно соблюдать правильность полярности цепи управления и надежно затягивать контакты для исключения нагрева на переходных сопротивлениях. Защиту по линии питания желательно дополнять быстродействующими предохранителями или автоматами соответствующей характеристики и варисторами от импульсных перенапряжений.
Как понять, что реле вышло из строя: нагрузка постоянно остается включенной вне зависимости от управляющего сигнала (пробой силового ключа); нагрузка не включается при наличии корректного управления и питания (обрыв ключа или отказ входной схемы); наблюдаются сильный нагрев корпуса, потемнение или запах перегрева; появляется нестабильное срабатывание, мерцание или произвольные отключения под нагрузкой; видны следы оплавления, трещины корпуса, следы коррозии на клеммах. Дополнительно о неисправности может говорить повышенный падение напряжения на выходе под номинальной нагрузкой или слишком высокий температурный дрейф.
Типовые причины поломок: перегрузка по току или короткое замыкание без соответствующей защиты; недостаточный теплоотвод, завышенная температура окружающей среды и длительная работа на пределе; импульсные перенапряжения и высокий dv/dt при индуктивных нагрузках без внешних подавляющих цепей; ослабление винтовых соединений и локальный перегрев; несоблюдение диапазона управляющего напряжения; конденсат и загрязнение в шкафу управления; частые термоциклы и нарушение технологии монтажа термопасты.
Рекомендации по уходу и эксплуатации: периодически проверяйте температуру корпуса при номинальном режиме и состояние теплоотвода; раз в регламентный период подтягивайте клеммы согласно рекомендациям производителя; обеспечивайте чистоту и сухость внутри шкафа, контролируйте вентиляцию и отсутствие пыли на радиаторах; проверяйте работоспособность защитных устройств (предохранителей, варисторов); при обслуживании заново наносите термоинтерфейсный материал и очищайте контактные поверхности; держите управляющее напряжение в допустимом диапазоне и не превышайте токи и категорию нагрузки, учитывая дерейтинг по температуре. Соблюдение этих правил продлевает срок службы реле Omron G3NA-475B-UTU-2 и повышает надежность всей системы.
| Количество фаз | 1 |
| Способ монтажа | DIN-рейка/винтовое крепление |
| Тип клемм | Винтовые |
| Световая индикация | |
| Номинальное рабочее напряжение, AC | 200-480 V |
| Диапазон рабочего напряжения, AC | 180-528 V |
| Номинальный рабочий ток Ie (AC-1) | 7 A |
| Напряжение управления, DC | 5-24 V |
| Максимальное напряжение срабатывания | 4 V |
| Минимальное напряжение отпускания | 1 V |
| Максимальная рабочая температура | 80 °C |
| Минимальная рабочая температура | -30 °C |
| Производитель | Omron |
| Тип запчасти | Реле |
