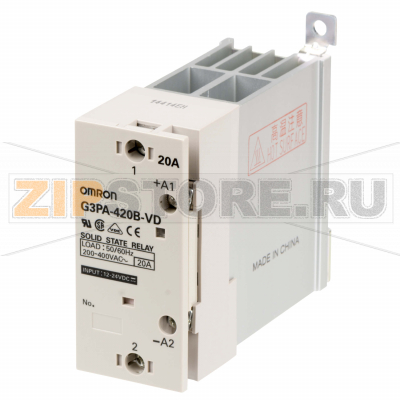

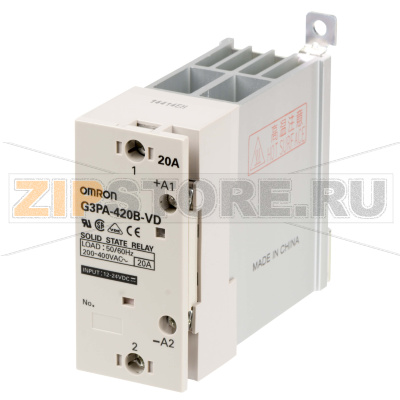

Реле твердотельное Omron G3PA-420B-VD 12-24VDC

Описание товара

Твердотельное реле Omron G3PA-420B-VD предназначено для надежной коммутации однофазных нагрузок в системах промышленной автоматизации, отопления, вентиляции, печного и упаковочного оборудования. Коммутация при переходе через ноль снижает электромагнитные помехи и тепловой удар нагрузки при включении. Входное управление постоянным напряжением упрощает интеграцию реле в системы на базе ПЛК, контроллеров и модулей автоматизации. В конструкции применена оптическая развязка, что повышает электрическую прочность и безопасность разделения цепей управления и силовой части.

В сравнении с электромеханическими реле Omron G3PA-420B-VD обеспечивает бесшумную работу, отсутствие контактного износа и стабильные параметры переключения на протяжении длительного срока эксплуатации. Монтаж на DIN-рейку и винтовые клеммы ускоряют установку и обслуживание, а компактное исполнение позволяет использовать устройство в шкафах с ограниченным пространством. Реле особенно эффективно для резистивных нагрузок (нагреватели, лампы с нитями накала), возможно применение с индуктивной нагрузкой при соблюдении мер защиты от перенапряжений.

Области применения

• Системы управления электроподогревом: термопластавтоматы, сушильные камеры, упаковочные линии.
• HVAC: кондиционирование, вентиляция, регулирование нагревательных секций.
• Пищевое и лабораторное оборудование, термостаты, печи и муфельные установки.
• Осветительные цепи, приводы с плавным пуском вспомогательных нагрузок.

Монтаж и эксплуатация

• Устанавливайте реле на DIN-рейку с обеспечением свободной конвекции и рекомендуемых зазоров для теплоотвода.
• Соблюдайте полярность и диапазон входного управления; силовые цепи подключайте с учетом маркировки на корпусе.
• Обеспечьте достаточное охлаждение и дерейтинг по току при повышенной температуре окружающей среды или плотном монтаже.
• Используйте соответствующие защитные аппараты в цепи нагрузки (предохранители, автоматические выключатели, варисторы/RC-цепи при необходимости).
• Периодически подтягивайте винтовые клеммы после термоциклирования.

Типичные причины поломок

• Перегрев из-за недостаточного теплоотвода, плотного монтажа или превышения допустимого тока нагрузки.
• Кратковременные перегрузки и токи короткого замыкания, приводящие к пробою силового элемента.
• Перенапряжения и помехи в сети без должной защиты (варисторы, фильтры, RC-снабберы).
• Плохой контакт или ослабленные клеммы, вызывающие локальный нагрев и деградацию.
• Неверное подключение входа управления или превышение допустимого напряжения управления.
• Агрессивная среда: пыль, влага, конденсат, вибрации сверх допуска.

Как определить неисправность

• Нагрузка не включается при наличии корректного входного сигнала; на выходе отсутствует напряжение.
• Постоянно включенная нагрузка независимо от входного сигнала (пробой силового элемента).
• Сильный нагрев корпуса при малой нагрузке, следы потемнения, запах перегрева.
• Нестабильная работа: самопроизвольные включения/выключения при неизменном управляющем сигнале.
• Срабатывание защит (предохранителей, автоматов) при включении без признаков короткого замыкания в нагрузке.

Рекомендации по уходу и профилактике

• Обеспечивайте чистоту вентиляционных зон и удаляйте пыль для сохранения эффективности охлаждения.
• Регулярно проверяйте момент затяжки клемм и отсутствие следов перегрева на проводниках и корпусе.
• Поддерживайте нормативный температурный режим шкафа; избегайте солнечного нагрева и близости к источникам тепла.
• Применяйте устройства защиты от перенапряжений и корректно подбирайте уставки защитной аппаратуры под характер нагрузки.
• При замене ориентируйтесь на соответствие серии, типа коммутации (переход через ноль) и диапазонов управления и нагрузки.

Технические характеристики
