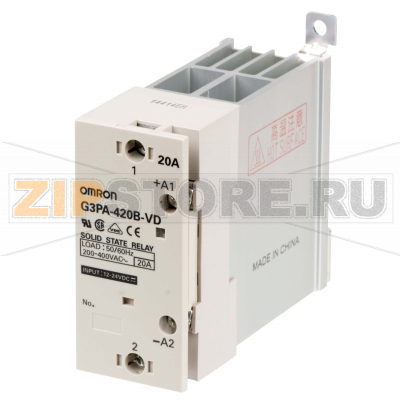

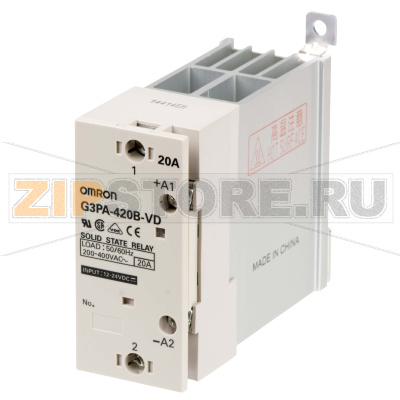

Реле твердотельное Omron G3PA-420B-VD-2 12-24VDC

Описание товара

Omron G3PA-420B-VD-2 — твердотельное реле промышленного класса для дискретного управления нагрузками в сетях переменного тока. Модуль рассчитан на работу с однофазными цепями и применяется в системах терморегулирования, в шкафах автоматизации, для коммутации нагревателей, ламповых и умеренно индуктивных нагрузок. Коммутация в момент перехода через ноль снижает электромагнитные помехи и ударные токи при включении, что повышает надежность узла и уменьшает износ подключенной аппаратуры.

Отсутствие подвижных контактов исключает искрение и механический износ, а опторазвязка входа повышает электрическую безопасность и помехоустойчивость. Винтовые клеммы упрощают монтаж, а возможность установки на DIN-рейку ускоряет сборку шкафов. При выборе реле серии G3PA важно учитывать характер нагрузки и пусковые токи: для нагревателей (резистивных нагрузок) номинал реле обычно соответствует рабочему току, для индуктивных нагрузок рекомендуется запас по току и применение защитных цепей.

Для надежной эксплуатации требуется обеспечить отвод тепла: применять радиатор, термопасту, соблюдать интервалы между устройствами и дерейтинг по температуре. Необходимо предусмотреть защиту от короткого замыкания и импульсных перенапряжений: быстрые полупроводниковые предохранители, варисторы (MOV) на выходе, RC-снаббер для индуктивной нагрузки. Корректная затяжка клемм исключает локальный перегрев от переходного сопротивления.

Типичные причины поломок

• Перегрев из-за отсутствия или недостаточного радиатора, плохого теплоотвода, плотной установки без вентиляции.
• Перегрузка или короткое замыкание в нагрузке, неверный подбор номинала с учетом пусковых токов.
• Импульсные перенапряжения и высокие dv/dt на индуктивной нагрузке без защитных цепей.
• Неправильное подключение: переполюсовка входа, подача неподходящего напряжения управления.
• Ослабленные винтовые соединения, окисление клемм, высокое переходное сопротивление.
• Попадание пыли, влаги, конденсата, проводящих загрязнений.
• Работа вне допустимого температурного диапазона или при вибрациях без фиксации.

Как понять, что запчасть вышла из строя

• Нагрузка постоянно включена, даже без управляющего сигнала (сквозной пробой силового элемента).
• Нагрузка не включается при наличии корректного сигнала управления (обрыв входной цепи или силового ключа).
• Сильный нагрев корпуса при небольшой нагрузке, запах гари, потемнение или следы оплавления.
• Нестабильная работа: мерцание, самопроизвольные включения при помехах.
• Атипичное напряжение на нагрузке в «выключенном» состоянии (повышенный ток утечки).

Для первичной диагностики проверьте наличие и величину напряжения управления, затяжку клемм, состояние защитных элементов. Измерьте сопротивление выхода при отсутствии управления: близкое к нулю может указывать на пробой. Включенное реле должно иметь небольшое падение напряжения на выходе; заметный рост падения свидетельствует о деградации силового ключа.

Рекомендации по уходу и эксплуатации

• Обеспечьте достаточный теплоотвод: соответствующий радиатор, термоинтерфейс, вентиляцию; соблюдайте дерейтинг по температуре.
• Используйте быстрые предохранители (aR/gR) и варисторы; для индуктивных нагрузок добавляйте RC-снаббер.
• Периодически протягивайте винтовые клеммы, удаляйте пыль, контролируйте отсутствие конденсата.
• Соблюдайте рекомендуемые моменты затяжки и расстояния между устройствами при плотной установке.
• Проверяйте соответствие фактических токов и условий окружающей среды параметрам серии G3PA.

Omron G3PA-420B-VD-2 — практичное решение для надежной коммутации с минимальным обслуживанием. Правильный подбор, монтаж и защита по сети обеспечат длительный ресурс и стабильную работу оборудования.
