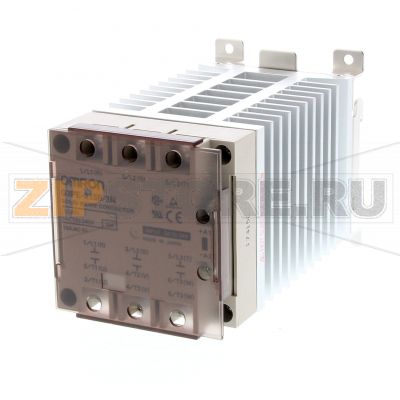

Реле твердотельное Omron G3PE-215B-3N 12-24VDC

Каталожный номер G3PE-215B-3N 12-24VDC
Розничная цена
145 EUR с НДС ≈ 14 311 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Реле твердотельное Omron G3PE-215B-3N — промышленное решение для надежного коммутационного управления нагревателями и другими активными нагрузками в трехфазных системах. В отличие от электромеханических контакторов, данное устройство не имеет подвижных контактов, работает бесшумно и устойчиво переносит частые циклы включения/выключения. Оптическая развязка входа упрощает интеграцию в системы автоматизации, а встроенный радиатор повышает стабильность работы при длительных нагрузках. Реле применяется в печах, термопроцессах, экстракторах, упаковочном и пищевом оборудовании, HVAC, а также в линиях с несколькими зонами нагрева.

Omron G3PE-215B-3N обеспечивает корректное управление фазами без искрения, снижает электромагнитные помехи и упрощает компоновку в шкафу — монтаж возможен на DIN-рейку или на плоскость. Наличие светодиодной индикации позволяет оперативно контролировать состояние входа. При проектировании следует учитывать теплоотвод и подбирать защитные аппараты с учетом энергетических характеристик цепи.

Как понять, что реле вышло из строя

  • Нагрузка не включается при наличии управляющего сигнала (индикатор есть, а на выходе нет коммутации).
  • Нагрузка остается включенной постоянно, даже без управления (пробой силового элемента).
  • Асимметрия фаз: одна из фаз не коммутируется, наблюдается по падению мощности или неравномерному нагреву.
  • Сильный нагрев корпуса или срабатывание тепловой/предохранительной защиты без видимых причин.
  • Отсутствие индикации входа при корректном напряжении управления, нестабильное срабатывание или мерцание нагрузки.
  • Визуальные следы перегрева на клеммах, изменение цвета изоляции, запах перегретого пластика.

Типичные причины поломок

  • Перегрев из-за недостаточного охлаждения, загрязнения радиатора или завышенной плотности монтажа.
  • Превышение допустимого тока, короткие замыкания в нагрузке, неправильный выбор защитных предохранителей.
  • Импульсные перенапряжения в сети, высокие dV/dt без защитных варисторов/RC-цепей.
  • Неправильное подключение (перепутанные фазы, неверное подключение входа, ослабленные клеммы).
  • Неподходящий тип нагрузки (индуктивная без мер защиты), что ведет к перенапряжениям на выходе.
  • Негативные условия среды: конденсат, пыль, агрессивные пары, вибрации.

Рекомендации по эксплуатации и уходу

  • Обеспечьте свободную циркуляцию воздуха и чистоту радиатора; регулярно удаляйте пыль.
  • Периодически проверяйте момент затяжки клемм, отсутствие подгорания и ослабления контактов.
  • Используйте соответствующие быстродействующие предохранители и варисторы для защиты от импульсов.
  • Соблюдайте дерейтинг по току при повышенной температуре окружающей среды.
  • При монтаже на плоскость используйте термопасту и ровную поверхность для эффективного теплоотвода.
  • Проверяйте соответствие типа нагрузки рекомендациям производителя; для индуктивных нагрузок применяйте меры снижения перенапряжений.
  • Проводите плановый осмотр: контроль индикации, температуры корпуса под нагрузкой, отсутствие конденсата.

Внедрение Omron G3PE-215B-3N позволяет увеличить ресурс системы, снизить эксплуатационные затраты и поддерживать стабильные технологические параметры. При корректном подборе защиты, соблюдении условий охлаждения и регулярном обслуживании реле демонстрирует длительную и предсказуемую работу в составе автоматизированных линий.

Технические характеристики

Область примененияВключение/выключение (ON/OFF)
Количество фаз3
Количество полюсов3
Способ монтажаDIN-рейка/винтовой
КлеммыВинтовые
В комплекте с колодкой
Светодиодный индикатор
Номинальное рабочее напряжение, AC100-240 V
Диапазон рабочего напряжения, AC75-264 V
Номинальный ток Ie при AC-115 A
Допустимое значение I²t121 A²s
Допустимая мощность нагревателя (AC-1: активная нагрузка)5.1 kW
Высота100 mm
Ширина80 mm
Глубина155 mm
Напряжение управления DC12-24 V
Максимальный управляющий ток10 mA
Максимальное напряжение срабатывания9.6 V
Минимальное напряжение отпускания1 V
Макс. температура эксплуатации80 °C
Мин. температура эксплуатации-30 °C
РазвязкаФотосимистор
Коммутация в момент перехода через ноль

Характеристики

Производитель Omron
Тип запчасти Реле
