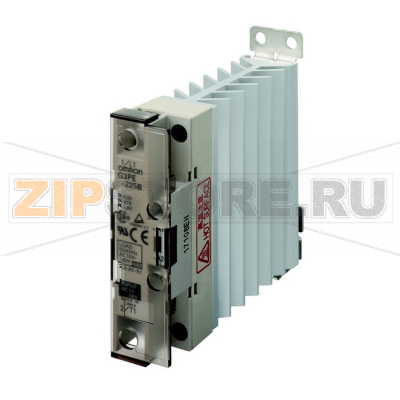

Реле твердотельное Omron G3PE-225BL 12-24VDC

Описание товара

Твердотельное реле Omron G3PE-225BL — промышленное решение для дискретного управления однофазными нагревателями и другими активными нагрузками. Реле подходит для установки в шкафах автоматики, линиях термообработки, упаковочных машинах, экструзионном и литьевом оборудовании, климатических камерах и других системах, где требуется надежное и тихое включение/выключение цепей переменного тока при управлении от низковольтной DC-сигнализации. Благодаря отсутствию механических контактов устройство обеспечивает стабильную работу при высоком числе циклов, устойчиво к вибрациям и не требует обслуживания контактной группы.

Omron G3PE-225BL рассчитано на монтаж на DIN-рейку или на винты, что упрощает интеграцию в существующие шкафы управления. Встроенная светодиодная индикация помогает быстро контролировать состояние входа. Электрическая развязка по оптоэлементу защищает контроллер от помех силовой сети. Данный вариант работает без функции коммутации в «ноль» и имеет мгновенное включение, что обеспечивает минимальную задержку реакции; при проектировании следует учитывать требования по ЭМС и при необходимости применять сетевые фильтры.

Причины возможных отказов

• Перегрев из-за недостаточного отвода тепла: плотная установка без зазоров, монтаж на окрашенную/плохо теплопроводящую поверхность, отсутствие вентиляции или термопасты (если предусмотрена конструкцией).
• Перегрузка и короткие замыкания в нагрузке, большие пусковые токи холодных ТЭНов при отсутствии корректно подобранных полупроводниковых предохранителей.
• Импульсные перенапряжения (грозовые, коммутационные), отсутствие варистора и/или RC-цепочки при работе с индуктивными элементами.
• Ошибки подключения: перепутанные клеммы силовой и управляющей цепи, неверная полярность входа.
• Ослабление винтовых клемм и локальный нагрев на контактах, вибрационные нагрузки, механические повреждения.
• Загрязнение, пыль и нагар, ухудшающие теплоотвод и изоляцию.

Как понять, что реле вышло из строя

• Нагрузка постоянно включена при отсутствии управляющего сигнала — типичный признак пробоя силового элемента (симистора/тиристора).
• Нагрузка не включается при наличии входного сигнала: светодиод горит, но на выходе отсутствует проводимость; либо индикатор не загорается при корректном входном напряжении.
• Аномальный нагрев корпуса, потемнение или запах, следы оплавления на клеммах.
• Сильное падение напряжения на выходе под нагрузкой и перегрев при нормальном токе — деградация силового ключа.
• Периодические самопроизвольные отключения/мигание при стабильном входе — перегрев, ослабленные клеммы или помехи.

Рекомендации по эксплуатации и уходу

• Обеспечивайте тепловые зазоры между устройствами, вертикальный монтаж и приток/отток воздуха. При необходимости применяйте термопасту и монтируйте на чистую металлическую поверхность.
• Используйте полупроводниковые предохранители соответствующего класса и варистор для защиты от перенапряжений; при индуктивной нагрузке добавляйте RC-цепь/фильтр.
• Не превышайте допустимые ток/температуру, учитывайте дерейтинг при повышенной окружающей температуре и частоте коммутаций.
• Регулярно проверяйте и подтягивайте винтовые клеммы, контролируйте отсутствие локального нагрева и следов обугливания проводников.
• Периодически удаляйте пыль из шкафа, следите за состоянием вентиляции и фильтров.
• Если важна минимизация помех, для Omron G3PE-225BL (без «нулевого перехода») применяйте сетевые фильтры и экранирование кабелей, либо используйте коммутацию в моменты минимальной нагрузки.
• Перед вводом в эксплуатацию выполните функциональную проверку: соответствие состояния светодиода фактическому включению нагрузки, отсутствие перегрева при номинальной работе.
