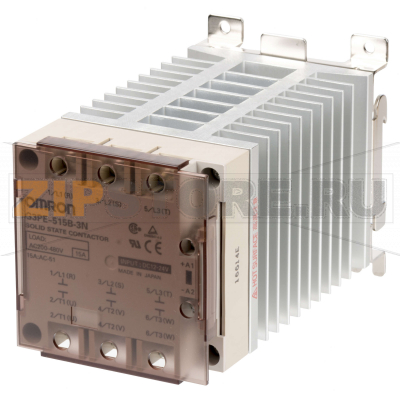

Реле твердотельное Omron G3PE-515B-2N 12-24VDC

Описание товара

Omron G3PE-515B-2N — твердотельное реле промышленного уровня для трехфазных систем с дискретным управлением. Модель ориентирована на коммутацию резистивных нагрузок и применяется в системах нагрева, печах, термокамерах, упаковочном и химическом оборудовании. Встроенный радиатор и монтаж на DIN-рейку упрощают интеграцию в щит, а опторазвязка и коммутация при переходе через ноль повышают надежность и снижают электромагнитные помехи. Реле рассчитано на работу от источника постоянного напряжения управления и имеет световую индикацию состояния, что облегчает диагностику.

Конструкция G3PE-515B-2N без подвижных контактов исключает искрение и износ механики, а тепловой режим контролируется через корпус и радиатор. В системах с частыми включениями/выключениями твердотельная схема обеспечивает стабильность и повторяемость срабатываний. Для трехфазных нагревательных секций целесообразно использовать специализированные полюсные конфигурации серии G3PE и согласовывать тип коммутации с топологией сети и нагрузки.

Применение и особенности

Реле Omron G3PE выбирают там, где требуется тихая и быстрая коммутация без обслуживания, в том числе в пищевой промышленности, пластмассообработке, HVAC и лабораторном оборудовании. Коммутация в момент перехода напряжения через ноль уменьшает тепловые и электрические перегрузки нагревателей и сети. Наличие индикатора позволяет быстро проверить наличие управляющего сигнала. Для корректной работы важно обеспечить достаточное охлаждение и правильный крутящий момент клемм — это снижает риск перегрева и контактных потерь.

Распространенные причины неисправностей

• Перегрев из‑за недостаточного охлаждения, высокой температуры окружающей среды или плотной установки без вентиляции.
• Перегрузка по току при коротком замыкании нагрузки, завышенной мощности нагревателя или неверном подборе тока реле.
• Скачки и импульсы перенапряжения в сети при коммутациях мощных потребителей, грозовых и коммутационных перенапряжениях.
• Ослабленные винтовые соединения клемм, приводящие к локальному нагреву и деградации полупроводников.
• Загрязнение радиатора и корпуса пылью, что ухудшает теплоотвод.
• Неправильная схема подключения (например, перепутанные линии, отсутствие защитных аппаратов).

Как понять, что реле вышло из строя

• Реле не включает нагрузку при наличии корректного управляющего сигнала (индикатор горит, но на выходе отсутствует напряжение) — возможен обрыв выходного ключа.
• Нагрузка постоянно включена вне зависимости от управления — характерный признак пробоя выходного элемента.
• Сильный нагрев корпуса при штатной нагрузке, запах перегрева, потемнение пластика или следы оплавления.
• Мерцание или отсутствие индикации при подаче управления, нестабильная работа.
• Выбивание защитных автоматов при включении без изменений в схеме нагрузки.

Рекомендации по эксплуатации и уходу

• Обеспечить свободную конвекцию вокруг радиатора; не перекрывать вентиляционные зазоры.
• Регулярно очищать радиатор и корпус от пыли; при необходимости использовать фильтрацию воздуха в шкафу.
• Периодически подтягивать клеммы с рекомендованным моментом, исключая перегрев контактных соединений.
• Подбирать ток реле с запасом с учетом дерейтинга по температуре и условий монтажа.
• Применять быстродействующие полупроводниковые предохранители и устройства защиты от перенапряжений в соответствии с проектом.
• Контролировать температурный режим: при длительной работе на высоких нагрузках периодически проверять температуру корпуса.
• Проводить проверку схемы управления: напряжение и полярность, целостность проводки, надежность посадки на DIN‑рейке.

Монтаж и замена

При замене выбирайте реле той же серии и полюсности, согласовывая ток и класс нагрузки. Соблюдайте схему подключения трехфазной линии и зажимов управления, разводите силовые и сигнальные проводники. Перед работами полностью обесточьте оборудование и дождитесь разряда емкостей. После монтажа выполните пробный пуск с контролем температуры и работы индикации.

Твердотельное реле серии G3PE, трехфазный, 2 полюсный, монтаж на DIN рейку, встроенный радиатор, управление 12..24 V DC, коммутация 200..480 V AC, 15 A

Технические характеристики
