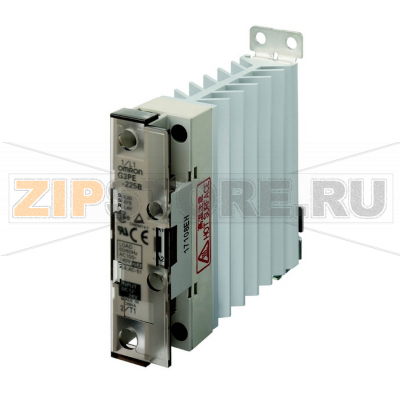

Реле твердотельное Omron G3PE-525B 12-24VDC

Описание товара

Omron G3PE-525B — твердотельное реле для надежного дискретного управления однофазной нагрузкой в промышленной автоматике. Конструкция без подвижных контактов обеспечивает длительный ресурс, стабильное срабатывание и низкий уровень электрических помех при коммутации. Модель подходит для систем нагрева, упаковочного и пищевого оборудования, термопроцессов, климатических установок и других приложений, где требуются частые включения и отключения активной нагрузки без износа контактной группы.

Назначение и особенности эксплуатации

Реле предназначено для ON/OFF-управления, включая нагрузку в момент перехода сетевого напряжения через ноль, что снижает броски тока и электромагнитные помехи. LED-индикатор облегчает контроль состояния, а оптическая развязка обеспечивает безопасность входной цепи. Монтаж возможен на DIN-рейку или винтами на панель; при установке важно обеспечить тепловой отвод и циркуляцию воздуха. Для резистивных нагревателей использование Omron G3PE-525B упрощает поддержание температуры за счет высокой скорости и повторяемости коммутации.

Типичные области применения

• Электронагреватели, термостаты, сушильные и термокамеры.
• Пищевое и упаковочное оборудование, экструзия, лабораторные установки.
• HVAC-системы, управление ТЭНами и прочие активные нагрузки.

Причины возможных неисправностей

• Перегрев: недостаточное охлаждение, высокая температура в шкафу, плотная установка без зазоров, загрязнение ребер радиатора.
• Перегрузка по току или короткое замыкание на выходе, приводящее к пробою силового ключа.
• Скачки и импульсы перенапряжения, высокий dv/dt на индуктивной нагрузке при отсутствии варистора/RC-цепи.
• Неправильное подключение: перепутанная полярность входа, ослабленные клеммы, использование неподходящего сечения проводов.
• Постоянные микровибрации и термоциклирование, ухудшающие тепловой контакт с радиатором.

Как понять, что реле вышло из строя

• Нагрузка постоянно включена, даже при отсутствии управляющего сигнала и при погашенном LED — типичный признак сквозного пробоя выходного ключа.
• Нагрузка не включается при горящем LED — вероятна деградация силового элемента или плохой контакт в силовой цепи.
• Случайные самовключения/самоотключения на индуктивной нагрузке — возможна наводка или повреждение, требуются защитные цепи.
• Сильный нагрев корпуса без нагрузки или заметное изменение запаха/потемнение пластика — признак перегрева или ослабленных клемм.

Рекомендации по установке и уходу

• Обеспечьте корректный тепловой отвод: чистый радиатор, свободная циркуляция воздуха, соблюдение расстояний на DIN-рейке. При повторном монтаже обновляйте термопасту.
• Периодически проверяйте момент затяжки клемм и состояние проводников. Ослабленные контакты вызывают локальный нагрев.
• Для защиты от бросков напряжения применяйте варистор на стороне сети; при индуктивной нагрузке — RC-снаббер и дополнительные меры подавления помех.
• Подбирайте быстродействующие полупроводниковые предохранители с учетом I²t реле; это снижает риск повреждения при КЗ.
• Учитывайте утечку через выход SSR: для очень малых нагрузок используйте шунтирующий резистор или контрольную лампу, чтобы исключить «паразитное» свечение.
• Проверяйте соответствие входного сигнала требованиям модели Omron G3PE-525B; учитывайте пороги срабатывания/отпускания выходов PLC.
• Избегайте конденсата и агрессивной среды внутри шкафа, применяйте фильтры и регулярную очистку от пыли.

Перед обслуживанием обязательно полностью обесточьте установку. Регулярный осмотр, соблюдение теплового режима и защитных мер значительно продлевают срок службы твердотельного реле и повышают надежность системы.

Твердотельное реле серии G3PE, однофазное, монтаж на DIN‑рейку/винты, переход через ноль, управление 12–24 V DC, коммутация 200–480 V AC, 25 A

Технические характеристики
