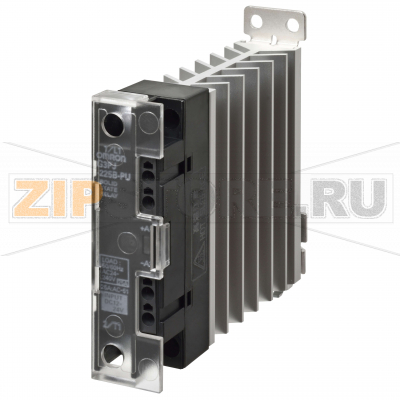

Реле твердотельное Omron G3PJ-215B-PU DC12-24

Описание товара

Твердотельное реле Omron G3PJ-215B-PU DC12–24 предназначено для надежного управления силовыми цепями в промышленной автоматике и бытовой технике. Полупроводниковый ключ обеспечивает бесшумное переключение, устойчивость к вибрациям и длительный ресурс без механического износа контактов. Компактное исполнение с возможностью монтажа на DIN-рейку или панель упрощает интеграцию в существующие шкафы управления, а светодиодная индикация помогает быстро проверить наличие управляющего сигнала.

Реле серии G3PJ подходит для управления нагревателями, ТЭНами, клапанами, приводами и другими нагрузками при соблюдении рекомендаций по типу нагрузки и режимам работы. Благодаря опторазвязке входа уменьшается влияние помех между цепями управления и силовой частью. Варианты подключения через винтовые или push-in клеммы облегчают обслуживание и повышают качество контакта при правильной обжимке жил.

Для корректной работы Omron G3PJ-215B-PU важно обеспечить эффективный теплоотвод. Твердотельные реле рассеивают тепло на выходном полупроводнике, поэтому требуются радиатор, термопаста, вертикальная ориентация и достаточные зазоры для вентиляции. При плотном монтаже нескольких устройств необходимо учитывать дерейтинг по току и температуре окружающей среды, а также не перекрывать вентиляционные каналы в шкафу.

Рекомендации по установке включают: проверку полярности входа управления 12–24 V DC, выбор сечения проводников согласно нагрузке, использование наконечников (НШВИ) для многожильных проводов, контроль момента затяжки клемм. Для цепей с индуктивной составляющей желательно применять средства защиты от перенапряжений (варистор, RC-цепь) и полупроводниковые предохранители подходящего класса. Длина и трассировка управляющих проводов должны минимизировать наводки.

Типичные причины поломок твердотельных реле: перегрев вследствие недостаточного охлаждения или завышенного тока; броски тока при включении емкостных/нагревательных нагрузок без коррекции пусковых режимов; плохой контакт на клеммах, вызывающий локальный нагрев; перенапряжения и импульсные помехи в сети; нарушение изоляции из-за пыли и конденсата; механические повреждения корпуса при монтаже.

Признаки неисправности, по которым можно понять, что реле вышло из строя: нагрузка не включается при наличии управляющего сигнала и горящей индикации; светодиод не загорается при подаче управления с гарантированным напряжением; нагрузка остается постоянно включенной (пробой выходного ключа); заметный перегрев или потемнение корпуса; атипичные токи утечки на выходе. Дополнительно можно проверить сопротивление между выходными клеммами: при снятом управлении не должно быть короткого замыкания.

Профилактический уход включает регулярную очистку от пыли и контроль температуры корпуса/радиатора под нагрузкой, протяжку клемм в рамках регламента обслуживания, проверку состояния термоинтерфейса и целостности изоляции. При модернизации шкафа корректируйте токовую нагрузку и тепловой режим, соблюдайте расстояния между устройствами и обновляйте элементы защиты. Храните и эксплуатируйте реле в пределах допустимого температурного диапазона, избегайте конденсации влаги.

При замене используйте реле той же серии и номинала, обращая внимание на диапазон входного управления и совместимость по способу установки. Соблюдение рекомендаций производителя по монтажу, охлаждению и защите нагрузки продлевает срок службы Omron G3PJ-215B-PU и обеспечивает стабильную работу оборудования.

Твердотельное реле серии G3PJ, винтовые клеммы, управление 12..24 V DC, коммутация 24..240 V AC/DC, 15 A

Технические характеристики

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Реле твердотельное Omron G3PJ-215B-PU DC12-24.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Реле твердотельное Omron G3PJ-215B-PU DC12-24 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
