Реле твердотельное Omron G3R-OA202SZN-UTU 5-24VDC

Описание товара

Описание

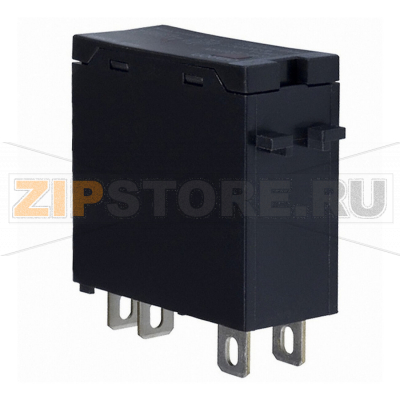

Omron G3R-OA202SZN-UTU — твердотельное реле модульного типа из серии G3R для коммутации цепей переменного тока. Конструкция с опторазвязкой и управлением постоянным напряжением делает устройство удобным интерфейсным элементом между ПЛК, контроллерами и нагрузкой. Реле выполнено в компактном корпусе с установкой в штекерную колодку, что упрощает монтаж, ускоряет замену и снижает время простоя оборудования.

Благодаря коммутации в момент перехода через «ноль» тока реле снижает электромагнитные помехи и термические нагрузки на управляемую цепь. Отсутствие механических контактов обеспечивает тихую работу, высокую скорость переключения и длительный ресурс без обслуживания. Модель подходит для циклических и частых включений, управления нагревателями, клапанами, осветительными контурами и другими нагрузками переменного тока при условии соблюдения рекомендаций производителя по типу нагрузки и тепловому режиму.

Применение и особенности

G3R-OA202SZN-UTU используется как выходной модуль в системах автоматизации: машиностроение, упаковочные линии, ОВК, станочное оборудование, лабораторные стенды. Широкий диапазон напряжения управления облегчает интеграцию с разными контроллерами, а оптическая развязка повышает помехоустойчивость. В зависимости от модификации возможна индикация состояния, что упрощает диагностику на месте установки.

Типичные причины поломок

• Перегрузка по току или кратковременные пусковые токи выше допустимых для выбранного типа нагрузки.
• Отсутствие или недостаточный теплоотвод, перегрев в стеснённом пространстве, высокая температура окружающей среды.
• Коммутация сильно индуктивных нагрузок без дополнительных защит (RC-цепь, варистор), что приводит к перенапряжениям и разрушению выходного элемента.
• Неправильное подключение, в том числе переполюсовка цепи управления или подача превышающего напряжения.
• Короткое замыкание в нагрузке или проводке, вызывающее пробой силового ключа.
• Плохой контакт в колодке/клеммах, повышенное переходное сопротивление и локальный нагрев.
• Агрессивная среда, пыль и влага, вызывающие утечки или коррозию контактных групп колодки.
• Частые коммутации на минимальных токах без шунтирующей цепи, приводящие к «ложному» неполному отключению из‑за паразитных токов утечки (не поломка, но частая причина жалоб).

Как понять, что реле вышло из строя

• Нагрузка не включается при наличии управляющего сигнала; на выходе реле отсутствует напряжение под нагрузкой.
• Нагрузка постоянно включена (залипание выхода): напряжение присутствует даже без управляющего сигнала.
• Сильный нагрев корпуса при штатной нагрузке, следы потемнения или запах перегрева.
• Нестабильная работа: самопроизвольные отключения/включения при неизменном управлении.
• Если модель оснащена индикатором, несоответствие индикации фактическому состоянию выхода.

Быстрый тест: проверить наличие и уровень управляющего сигнала на входе, затем измерить напряжение на выходе под нагрузкой в состояниях «ВКЛ» и «ВЫКЛ». При «ВЫКЛ» допускается малая утечка; значимое напряжение под нагрузкой и устойчивое протекание тока указывают на пробой. При «ВКЛ» отсутствие напряжения или токонесущей способности указывает на обрыв выходного элемента.

Рекомендации по эксплуатации и уходу

• Соблюдайте допустимые токи и выбирайте реле с запасом по току с учётом характера нагрузки и разогрева.
• Обеспечьте вентиляцию, зазор от источников тепла; при высокой температуре среды применяйте теплоотвод и дерейтинг.
• Для индуктивных нагрузок используйте RC‑снаббер и/или варистор, подберите плавкую защиту соответствующего класса.
• Разводите силовые и сигнальные проводники, минимизируйте длину петель, применяйте экранирование при необходимости.
• Периодически подтягивайте клеммы/контакты колодки и проверяйте отсутствие следов перегрева.
• Защищайте устройство от пыли и влаги; при установке в шкаф используйте фильтры/вентиляторы при необходимости.
• При управлении малыми нагрузками возможна видимая «утечка»; при необходимости применяйте шунтирующий резистор, согласованный с нагрузкой.

Соблюдение этих правил продлевает ресурс Omron G3R-OA202SZN-UTU и обеспечивает стабильную работу оборудования.

Твердотельное реле серии G3R, модуль выходов, для коммутации цепей переменного тока, (входное), контроль перехода фазы через ноль, с индикатором работы, управление 5..24 V DC, коммутация 240 V AC, 2 А
