Реле твердотельное Omron G3R-OD201SN-UTU 5-24VDC

Описание товара

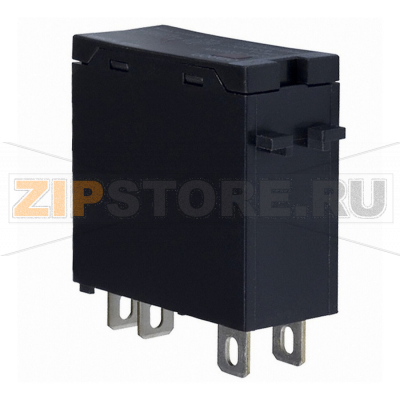

Реле твердотельное Omron G3R-OD201SN-UTU — компактный модуль выходов для промышленной автоматики и систем управления. Используется как интерфейс между контроллерами, ПЛК и нагрузками, обеспечивая гальваническую развязку и безопасную коммутацию. Штепсельное исполнение упрощает монтаж и замену на панели или в шкафу управления, а оптронная развязка снижает влияние помех и повышает надежность работы в условиях производства.

Назначение и преимущества

Модуль подходит для коммутации разнообразных нагрузок: соленоидов, электромагнитных клапанов, реле, ламп, нагревателей и других исполнительных устройств малой и средней мощности. Управление осуществляется низковольтным сигналом постоянного тока, что удобно для прямого подключения к выходам контроллера. Отсутствие механических контактов обеспечивает бесшумное переключение, высокий ресурс и устойчивость к вибрациям. Для ряда модификаций предусмотрена светодиодная индикация, упрощающая диагностику.

Монтаж и совместимость

Реле рассчитано на установку в разъемную колодку. Такая конструкция ускоряет обслуживание и снижает риск ошибочного подключения. Перед внедрением важно убедиться, что тип выхода (для постоянного или переменного тока) и параметры нагрузки соответствуют выбранной модификации G3R. При работе с индуктивными нагрузками используйте цепи подавления перенапряжений: RC-снаббер для AC-цепей или диоды/TVS для DC-цепей.

Типичные причины поломок

• Перегрузка по току или кратковременные пусковые токи без соответствующей защиты.
• Недостаточный отвод тепла и работа при повышенной температуре окружающей среды.
• Импульсные перенапряжения в сети, помехи от индуктивных нагрузок, молниезащита отсутствует.
• Ошибки подключения: переполюсовка входа, подача напряжения вне допустимого диапазона, неверный тип нагрузки.
• Плохой контакт в клеммах, окисление или ослабление винтовых соединений.
• Механические воздействия, загрязнение агрессивными средами, конденсат.

Как понять, что реле вышло из строя

• Нагрузка не включается при наличии управляющего сигнала (индикатор — если есть — не горит, на выходе отсутствует напряжение).
• Нагрузка постоянно включена или наблюдается «залипание» выхода при отсутствии сигнала.
• Сильно повышенный нагрев корпуса при малой нагрузке, запах перегрева или видимые следы повреждений.
• Аномальная утечка на выходе: нагрузка «подмигивает» или слабо светится в выключенном состоянии.
• Несоответствие измеренных мультиметром параметров (обрыв или короткое замыкание на выходном каскаде).

Рекомендации по уходу и эксплуатации

• Соблюдайте запас по току и мощности, учитывайте дерейтинг при повышенной температуре.
• Обеспечьте достаточную вентиляцию и теплоотвод, не закрывайте реле вплотную к источникам тепла.
• Применяйте быстрые предохранители или автоматические выключатели соответствующего класса для защиты от аварийных режимов.
• Для индуктивных нагрузок используйте диоды, варисторы или RC-цепочки подавления перенапряжений.
• Периодически подтягивайте клеммы, очищайте от пыли, проверяйте отсутствие следов коррозии и перегрева.
• Не допускайте попадания влаги и конденсата; при необходимости используйте шкаф соответствующего класса защиты.
• Следите за соответствием управляющего сигнала требованиям реле; при необходимости применяйте гальваническую развязку и фильтрацию помех.

При соблюдении этих рекомендаций реле серии G3R, включая Omron G3R-OD201SN-UTU, обеспечивает длительную и стабильную работу, минимальное обслуживание и высокую повторяемость коммутации в составе систем промышленной автоматизации.
