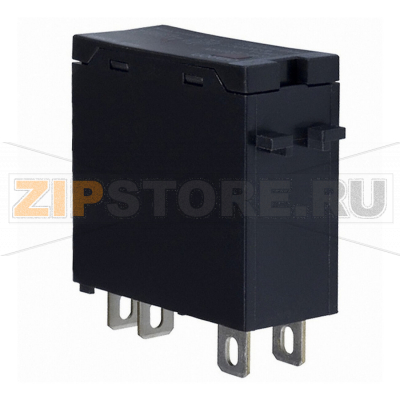

Реле твердотельное Omron G3R-ODX02SN-UTU 5-24VDC

Описание товара

Твердотельное реле Omron G3R-ODX02SN-UTU относится к интерфейсным выходным модулям серии G3R для коммутации цепей постоянного тока. Конструкция на базе оптопары обеспечивает гальваническую развязку цепи управления и нагрузки, бесшумное срабатывание и высокий ресурс без механического износа. Модуль установленный в штекерную колодку, компактный и удобный в обслуживании, подходит для применения в шкафах автоматизации, машиностроении, системах управления приводами и клапанами, а также в составе ПЛК как промежуточный выходной элемент.

Omron G3R-ODX02SN-UTU ориентирован на надежную коммутацию постоянного напряжения при небольшом потреблении тока управления. Быстрое переключение и стабильность параметров делают модуль подходящим для задач, где важны точность, повторяемость и минимальные электромагнитные помехи. В составе серии G3R предусмотрена унифицированная посадка в колодки с фиксацией, что ускоряет замену и повышает ремонтопригодность оборудования на объекте.

Применение

Твердотельное реле серии G3R используют для коммутации катушек электромагнитов, соленоидных клапанов, исполнительных механизмов и других DC‑нагрузок. В роли интерфейсного модуля реле разгружает выходы контроллера, уменьшает уровни помех и повышает электрическую безопасность. Благодаря оптогальванической развязке снижается риск передачи перенапряжений с силовой части на плату управления.

Причины поломок

• Перегрузка по току или длительная работа на предельных режимах, вызывающая перегрев полупроводникового ключа.
• Импульсные перенапряжения на выходе при отключении индуктивной нагрузки без защитного диода, TVS или варистора.
• Ошибки монтажа: перепутанная полярность, неверное подключение клемм, слабый контакт в колодке.
• Недостаточный теплоотвод, высокая температура окружающей среды, плохая вентиляция в шкафу.
• Электростатический разряд при установке и обслуживании, влажность и конденсат.
• Естественное старение оптопары при многолетней работе и термоциклирование.

Как понять, что запчасть вышла из строя

• Нагрузка не включается при подаче управляющего сигнала; отсутствует реакция на вход.
• Нагрузка остается постоянно включенной — признак пробоя выходного транзистора.
• Аномально высокий нагрев корпуса при штатной нагрузке.
• Повышенный ток утечки: при «выключенном» состоянии на нагрузке заметное остаточное напряжение.
• Мерцание или нестабильная работа нагрузки при стабильном сигнале управления.
• Если модификация оснащена индикатором, отсутствие индикации при наличии входного сигнала также указывает на неисправность.

Рекомендации по уходу и эксплуатации

• Соблюдайте электрические пределы по току и напряжению, предусмотренные для Omron G3R-ODX02SN-UTU и нагрузки.
• Для индуктивных нагрузок ставьте параллельно катушке свободновыводной диод; для защиты от выбросов используйте TVS/варистор.
• Обеспечьте вентиляцию и теплоотвод; не размещайте модуль вплотную к источникам тепла.
• Применяйте штатные штекерные колодки, контролируйте качество контакта и периодически подтягивайте клеммы при ТО.
• Избегайте влаги и конденсата, соблюдайте ESD‑меры при монтаже, храните в сухом помещении.
• Периодически проводите функциональную проверку: измеряйте падение напряжения на выходе, ток утечки, корректность коммутации.
• При признаках деградации реле серии G3R подлежит замене; ремонту полупроводниковый модуль, как правило, не подлежит.
