Реле утечки тока 220-415 В/AC, 50-60 Гц Entes ELR-30-M

Описание товара

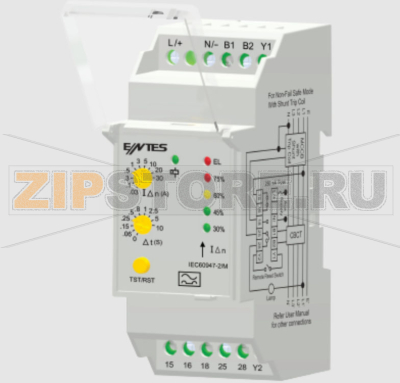

Entes ELR-30-M — это модульное реле утечки тока для сетей переменного тока, используемое для защиты людей и оборудования от опасных токов утечки и пожароопасных ситуаций. Реле контролирует дифференциальный ток через внешний тороидальный трансформатор и при превышении заданной уставки выдает сигнал на отключение цепи (контактор, катушка независимого расцепителя автоматического выключателя). Конструкция ELR-30-M рассчитана на работу в одно- и трехфазных системах с различными типами нагрузок, включая двигатели, источники питания, отопительные приборы и электрощиты общего назначения. Управляющее питание реле — от сети 220–415 В переменного тока, что упрощает интеграцию в стандартные щитовые решения.

В отличие от традиционных устройств защитного отключения, Entes ELR-30-M устанавливается в щите и работает совместно с внешним тороидальным датчиком, через который пропускаются все защищаемые проводники (кроме защитного PE). Такой подход обеспечивает гибкость в выборе тока срабатывания и выдержки времени, а также позволяет строить селективную защиту. На лицевой панели ELR-30-M предусмотрены органы индикации состояния, кнопка тестирования и ручной/автоматический сброс, что облегчает эксплуатацию и регулярную проверку работоспособности.

Назначение и применение

• Защита линий и групповых нагрузок в распределительных щитах зданий и промышленных объектов.
• Оборудование с повышенными требованиями к пожарной безопасности (склады, серверные, архивы).
• Установки с длительной работой и вероятностью старения изоляции: насосные станции, вентиляция, отопление.
• Сектора с влиянием влаги и пыли, где риск скрытых утечек тока повышен.

Принцип действия

Entes ELR-30-M измеряет суммарный ток в фазах и нейтрали, сравнивает его с заданной уставкой и при превышении формирует команду отключения через выходные контакты. Наличие настраиваемой выдержки времени позволяет уменьшить число ложных срабатываний от бросков и кратковременных помех. Кнопка TEST инициирует контрольную утечку, подтверждая готовность реле и корректность цепи отключения; кнопка RESET возвращает устройство в рабочее состояние после срабатывания.

Причины поломок

• Перенапряжения и импульсные помехи в сети питания, особенно при отсутствии защиты от грозовых и коммутационных всплесков.
• Ошибки монтажа: пропуск защитного проводника через тороид, неполный охват всех токоведущих жил, неправильная полярность или повреждение проводов от датчика к ELR-30-M.
• Механический износ и подгорание выходных контактов при частых коммутациях или подключении нагрузки напрямую к контактам реле.
• Влага, конденсат, агрессивная пыль и проводящие загрязнения внутри щита, вызывающие коррозию и утечки по плате.
• Перегрев из-за плохой вентиляции щита или близости мощных тепловыделяющих приборов.
• Старение электронных компонентов при длительной эксплуатации и повышенной температуре.

Как понять, что Entes ELR-30-M вышло из строя

• Отсутствует индикация питания при наличии напряжения на клеммах реле.
• Реле не реагирует на нажатие TEST: нет отключения защищаемой цепи, выходные контакты не переключаются.
• Самопроизвольные срабатывания без объективных причин, фиксируемые при нормальных параметрах сети и отсутствии реальных утечек.
• Постоянное состояние аварии: индикатор неисправности горит, сброс не помогает.
• Несоответствие реакции реле результатам независимых проверок: измеритель изоляции выявляет утечки — ELR-30-M молчит, либо наоборот.
• Проверка цепи отключения показывает, что контакты реле не замыкаются/не размыкаются при подаче управляющего питания и исправном внешнем аппарате (контакторе или расцепителе).

Рекомендации по уходу и эксплуатации

• Периодически (не реже 1 раза в квартал) выполнять тест с помощью кнопки TEST и проверять корректность отключения защищаемой линии.
• Очищать реле и внутреннее пространство щита от пыли; поддерживать сухость и нормальную вентиляцию, избегать конденсата.
• Контролировать затяжку клемм, состояние проводов тороидального датчика и правильность прохождения жил через тороид.
• Планово инспектировать выходные контакты цепи управления (контактор/расцепитель) и заменять их при признаках износа.
• Использовать защиту от перенапряжений на вводе щита, особенно в зданиях с внешними линиями электропередачи.
• Хранить и эксплуатировать Entes ELR-30-M в соответствии с допустимыми условиями окружающей среды; избегать размещения вблизи сильных источников тепла и электромагнитных полей.
• После перепланировок кабелей или добавления нагрузок повторно проверять корректность размещения проводов в тороиде и работоспособность реле.

Преимущества применения Entes ELR-30-M

• Селективная защита от утечек тока с настраиваемой уставкой и выдержкой времени.
• Совместимость с внешними тороидальными датчиками для разных кабельных сечений и токов.
• Визуальная индикация состояния, ручной и автоматический режимы сброса, удобство сервисного тестирования.
• Работа в стандартных сетях 220–415 В переменного тока, интеграция в щитовые сборки.

Синонимы

• Реле утечки тока
• Реле контроля утечки
• Реле дифференциального тока
• Дифреле
• Реле контроля тока утечки на землю
• Earth leakage relay (ELR)
• УЗО-реле (релейный модуль для защиты от утечки)

Правильный выбор тороидального датчика, корректный монтаж и регулярное тестирование обеспечат стабильную работу Entes ELR-30-M и своевременное отключение при возникновении опасной утечки. Рекомендуется доверять установку и обслуживание квалифицированным специалистам электроэнергетики.
