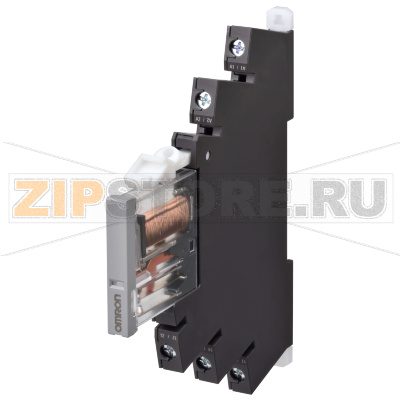

Реле ввода/вывода тонкое электромеханическое Omron G2RV-SR700 24VAC/DC

Каталожный номер G2RV-SR700 24VAC/DC
Розничная цена
8 EUR с НДС ≈ 790 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Назначение и особенности

Тонкое электромеханическое реле ввода/вывода Omron G2RV-SR700 24VAC/DC относится к интерфейсным решениям для шкафов управления и систем автоматизации. Компактная конструкция упрощает компоновку в узких рядах, а прозрачный корпус, механический индикатор и световая индикация позволяют быстро оценить состояние без приборов. Реле оптимально для развязки управляющих сигналов ПЛК от исполнительных цепей, коммутации датчиков, клапанов, сигнальных и маломощных силовых нагрузок. Винтовые клеммы обеспечивают надежное подключение и удобство обслуживания на DIN-рейке.

Серия G2RV разработана с учетом требований к высокой диагностичности и предсказуемому ресурсу. Универсальная катушка на переменное и постоянное напряжение облегчает применение в смешанных системах. Стандартное исполнение контактов и прозрачный корпус способствуют визуальному контролю износа и загрязнения. Реле 6 мм серии G2RV подходит для модернизации существующих шкафов и проектирования новых панелей управления, когда важны плотность монтажа и удобство сервисного доступа.

Применение

Интерфейсные релейные модули применяются в общепромышленной автоматике, на линиях упаковки и розлива, в вентиляции и климате, на участках с клапанами и магнитными пускателями, в системах сигнализации и распределения дискретных сигналов. G2RV-SR700 целесообразно использовать там, где нужна четкая индикация состояния, простая замена и стандартные методы монтажа.

Признаки неисправности

  • Отсутствует характерный щелчок при подаче сигнала на катушку, индикатор не срабатывает.
  • Контакты не переключают нагрузку, наблюдаются «пропадания» сигнала или дребезг выше обычного.
  • Перегрев корпуса, запах перегрева, потемнение или следы оплавления.
  • Нестабильная работа: спорадическое включение/выключение при неизменном управляющем сигнале.
  • Визуально заметные следы подгорания или загрязнения контактной группы через прозрачный корпус.

Основные причины поломок

  • Коммутация нагрузки выше допустимой для контактов, частые пусковые токи и высокие индуктивные выбросы.
  • Отсутствие искрогасящих цепей на катушках контакторов, клапанов и других индуктивных потребителей.
  • Ослабление винтовых клемм, локальный нагрев и переходное сопротивление в цепях.
  • Длительная эксплуатация на границе температурного диапазона или в запыленной среде.
  • Механическая вибрация, удары, неправильная фиксация на DIN-рейке.
  • Неверное подключение управляющих цепей, перепады и помехи в сети питания управления.

Советы по диагностике

  • Проверить наличие управляющего сигнала и работу световой/механической индикации.
  • Прозвонить катушку омметром: обрыв или короткое замыкание укажут на повреждение.
  • Осмотреть контакты через прозрачный корпус; при серьезном подгорании рекомендуется замена.
  • Измерить напряжение до и после контактов под нагрузкой, оценить падение напряжения и нагрев.
  • Исключить внешние факторы: вибрации, слабая затяжка клемм, неправильная коммутационная схема.

Рекомендации по эксплуатации и уходу

  • Периодически подтягивать винтовые клеммы, очищать от пыли и контролировать вентиляцию в шкафу.
  • Для индуктивных нагрузок применять RC-цепи, варисторы или диоды подавления перенапряжений.
  • Соблюдать рекомендации по монтажу на DIN-рейке, исключать механический люфт модуля.
  • Регулярно проводить визуальный контроль через прозрачный корпус и плановую замену при признаках износа.
  • Соблюдать электрическую и функциональную селективность, чтобы избежать перегрузки контактов.

Реле 6 мм серии G2RV с винтовыми клеммами и прозрачным корпусом удобно в обслуживании и диагностике, что снижает простой оборудования и повышает предсказуемость эксплуатации. Выбор Omron G2RV-SR700 24VAC/DC оправдан в проектах, где важны компактность, наглядная индикация и стабильная работа интерфейсной обвязки.

Технические характеристики

Прозрачный корпус
С механическим индикатором
Способ монтажаDIN-рейка
НазначениеИнтерфейс
Полюсов1
Номинальный ток6 А
Напряжение катушки24 В
Тип напряженияAC/DC
Материал контактовСеребряный сплав
Тип контактовSPDT
ОсобенностиLED
КлеммыВинтовые

Характеристики

Производитель Omron
Тип запчасти Реле
