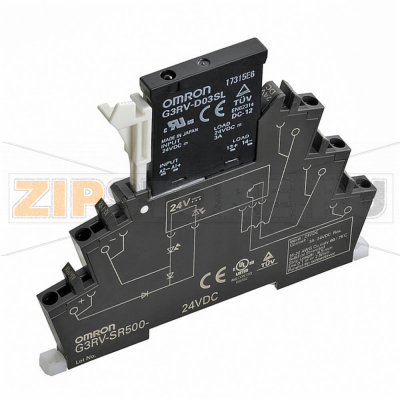

Реле ввода/вывода твердотельное тонкое Omron G3RV-SR500-D 24VAC/DC

Каталожный номер G3RV-SR500-D 24VAC/DC
Розничная цена
37 EUR с НДС ≈ 3 616 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Твердотельное реле Omron G3RV-SR500-D предназначено для интерфейса между цепями управления и нагрузкой в системах автоматизации, где важны компактность, надежность и стабильная коммутация. Узкий корпус экономит место на DIN-рейке и упрощает компоновку шкафов. Фототранзисторная развязка обеспечивает гальваническую изоляцию между входом и выходом, снижая риск взаимного влияния цепей. Наличие индикации состояния помогает быстро оценить работу канала без использования измерительных приборов.

Реле применяется как промежуточный интерфейс между ПЛК и исполнительными механизмами в машинах, линиях розлива и упаковки, конвейерах, в системах ОВиК и технологических установках. Благодаря пружинным клеммам Push-in подключение выполняется быстро и без инструментов, а контакт устойчив к вибрациям и ослаблению со временем. В комплекте идет колодка, что уменьшает время монтажа и обслуживания.

При проектировании учитывают рекомендации по отводу тепла и выбору защитной аппаратуры. Для коммутации индуктивной постоянной нагрузки применяют демпфирующие цепочки (RC-снабберы) или диоды свободного хода, чтобы снизить перенапряжения при отключении. Это продлевает ресурс полупроводникового ключа и защищает смежные компоненты.

Типичные причины отказов:

  • Перегрузка по току или длительная работа на предельных режимах без дерейтинга по температуре.
  • Импульсные перенапряжения от индуктивной нагрузки при отсутствии цепей защиты.
  • Перегрев из-за недостаточной вентиляции, плотной установки без зазоров или высокой температуры окружающей среды.
  • Ошибки подключения: переполюсовка, подача неверного управляющего напряжения, короткое замыкание на выходе.
  • Механические повреждения, загрязнение клемм, попадание конденсата.

Как понять, что изделие вышло из строя:

  • Светодиод индикации горит, но нагрузка не включается (обрыв или деградация выходного ключа).
  • Нагрузка остается включенной при отсутствии управляющего сигнала (пробой ключевого элемента).
  • Сильный нагрев корпуса при малой нагрузке, нестабильная работа, «плавающие» срабатывания.
  • Отсутствие реакции на подачу сигнала управления при исправных цепях и нормальном питании.
  • Визуальные следы повреждений: потемнение, запах гари, трещины корпуса.

Рекомендации по уходу и эксплуатации:

  • Соблюдайте расстояния между модулями на DIN-рейке для естественного охлаждения; при высокой температуре среды используйте дерейтинг нагрузки.
  • Применяйте предохранители или автоматические выключатели соответствующего номинала на стороне нагрузки.
  • Для индуктивных потребителей ставьте диоды/RC-цепочки, чтобы ограничить выбросы напряжения.
  • Периодически осматривайте клеммы и проводники, удаляйте пыль; проверяйте надежность посадки в колодке.
  • Соблюдайте полярность и схему подключения согласно руководству производителя; не превышайте допустимые пределы входного и выходного напряжений.
  • Избегайте работы во влажной и агрессивной среде без соответствующей защиты шкафа.

Omron G3RV-SR500-D помогает упростить обслуживание и диагностику, повышает надежность интерфейсных цепей и снижает стоимость владения благодаря отсутствию механических контактов и износа. Корпус рассчитан на эксплуатацию в промышленной среде, а стандартизированная колодка облегчает замену модуля без изменений проводки.

Технические характеристики

Область примененияИнтерфейс
Число фаз1
Способ монтажаDIN-рейка
Тип клеммPush-in
В комплекте с колодкой
С LED-индикатором
Номинальное рабочее напряжение, DC5-24 V
Диапазон рабочего напряжения, DC3-26.4 V
Номинальный рабочий ток Ie при AC-13 A
Высота88.871 mm
Ширина6.2 mm
Глубина78.925 mm
Напряжение питания DC19.2-26.4 V
Напряжение питания AC19.2-26.4 V
Максимальный ток управления12 mA
Максимальное напряжение срабатывания21.6 V
Минимальное напряжение отпускания1 V
Максимальная рабочая температура55 °C
Минимальная рабочая температура-30 °C
Тип изоляцииФотопара

Характеристики

Производитель Omron
Тип запчасти Реле
