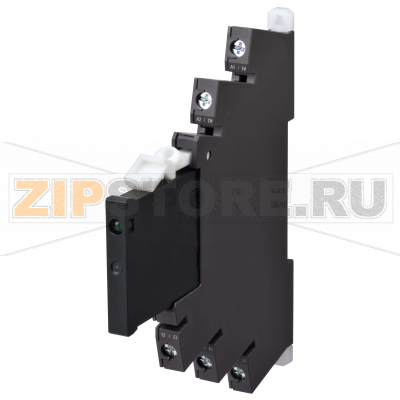

Реле ввода/вывода твердотельное тонкое Omron G3RV-SR700-D 24VAC/DC

Описание товара

Omron G3RV-SR700-D 24 VAC/DC — тонкое твердотельное реле ввода/вывода с шириной модуля 6 мм для интерфейсирования ПЛК и полевых устройств в шкафах управления. Бесконтактная коммутация на выходе по постоянному току снижает износ, устраняет дребезг и обеспечивает стабильную работу при высокой частоте переключений. Реле устанавливается на DIN-рейку, оснащено съемной колодкой с винтовыми клеммами и светодиодной индикацией состояния. Оптическая развязка входа и выхода повышает помехоустойчивость и безопасность подключения. Модель рассчитана на управление 24 V AC/DC и коммутацию цепей 5–24 V DC до 3 A, что делает ее удобной заменой электромеханических промежуточных реле в типовых задачах машиностроения, упаковочного оборудования, конвейерных линий и систем автоматизации.

Реле ввода/вывода твердотельное тонкое Omron G3RV-SR700-D удобно при ограниченном пространстве: малая ширина позволяет увеличивать плотность монтажа, а модульная колодка упрощает сервис и быструю замену без переразводки проводов. Рекомендуется для коммутации катушек электромагнитных клапанов, исполнительных реле, сигнальных ламп и других DC-нагрузок в пределах допустимого тока. При индуктивных нагрузках следует применять внешние средства подавления перенапряжений (обратный диод на катушке), чтобы защитить выходной ключ.

Как понять, что запчасть вышла из строя

• LED-индикатор входа горит, но нагрузка не включается — вероятен обрыв выходного транзистора или плохой контакт в колодке.
• Нагрузка остается включенной без управляющего сигнала — возможен пробой выходного ключа.
• LED не загорается при наличии 24 V AC/DC на входе — недоподача напряжения, переполюсовка (для DC) или повреждение входной цепи/оптопары.
• Сильный нагрев, потемнение корпуса, запах — признаки перегрузки или длительной работы за пределами температуры.
• Мигание/нестабильность — просадка управляющего питания, ослабленные винтовые клеммы, дрожание сигнала управления.
• Нагрузка «не гаснет» (чувствительная электроника) — повышенный ток утечки или остаточное напряжение на выходе.

Распространенные причины поломок

• Перегрузка по току или короткое замыкание в нагрузке.
• Коммутация индуктивных нагрузок без демпфирующих цепочек (обратный диод/супрессор).
• Превышение допустимого напряжения или переполюсовка на выходе.
• Недостаточный теплоотвод и высокая температура окружающей среды.
• Импульсные перенапряжения от сети или внешних помех, грозовые импульсы.
• Механические факторы: вибрации, ослабление клемм, коррозия контактов и загрязнение.

Рекомендации по эксплуатации и уходу

• Соблюдайте электрические пределы по напряжению и току; закладывайте запас по току 20–30% от номинала нагрузки.
• Для катушек и других индуктивных нагрузок в DC-цепях устанавливайте обратный диод параллельно нагрузке; при необходимости используйте супрессоры.
• Обеспечьте вентиляцию в шкафу; при плотной установке соблюдайте рекомендуемые интервалы между модулями.
• Периодически проверяйте и подтягивайте винтовые клеммы; применяйте наконечники и соответствующее сечение проводников.
• Избегайте установки рядом с источниками тепла; поддерживайте чистоту, не допускайте конденсата и пыли на клеммах.
• При диагностике измеряйте фактическое напряжение на входе и падение напряжения на выходе под нагрузкой; проверяйте целостность перемычек и контакт в колодке.
• Используйте соответствующие предохранители/автоматы в цепи нагрузки для защиты от КЗ.

Тонкое (6 мм) твердотельное реле с колодкой серии G3RV с винтовыми клеммами и черным корпусом предназначено для надежной коммутации цепей постоянного тока и оптимизировано для интерфейса между ПЛК и нагрузкой. Простая замена, визуальная индикация и оптроная развязка делают Omron G3RV-SR700-D практичным решением для современных шкафов автоматики.
