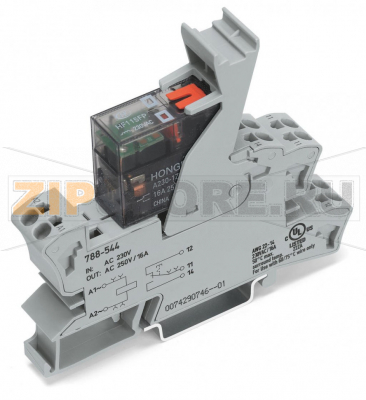

Релейный модуль; Номинальное входное напряжение: 230 В перем.тока; 1 перекл. контакт; Предельный длительный ток: 16 А; с ручным управлением; Красный индикатор состояния; Ширина модуля: 15 мм Wago 788-544

Name: Релейный модуль; Номинальное входное напряжение: 230 В перем.тока; 1 перекл. контакт; Предельный длительный ток: 16 А; с ручным управлением; Красный индикатор состояния; Ширина модуля: 15 мм Wago 788-544
Brand: Wago
SKU: 788-544

Каталожный номер 788-544

Релейный модуль; Номинальное входное напряжение: 230 В перем.тока; 1 перекл. контакт; Предельный длительный ток: 16 А; с ручным управлением; Красный индикатор состояния; Ширина модуля: 15 мм Wago 788-544

Розничная цена

15.49 $ с НДС

array(34) { ["id"]=> string(6) "170648" ["product_id"]=> string(6) "233263" ["id_1c"]=> NULL ["sku"]=> string(7) "788-544" ["sort"]=> string(1) "0" ["name"]=> string(7) "788-544" ["image_id"]=> NULL ["price"]=> float(1472) ["primary_price"]=> string(9) "15.494272" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1472) ["unconverted_price"]=> float(15.49) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1472) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1472 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

Примечание: Необходимо ослабить индуктивные нагрузки

соответствующей защитной схемой, чтобы защитить

катушки реле и контакты реле.

Технические данные

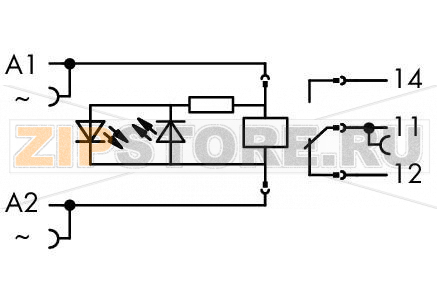

Схема управления:

Nominal input voltage UN	AC 230 V
Input voltage range	±10 %
Nominal input current at UN	3,2 mA

Цепь нагрузки:

Number of changeover/switchover contacts	1
Contact material (relay)	AgNi

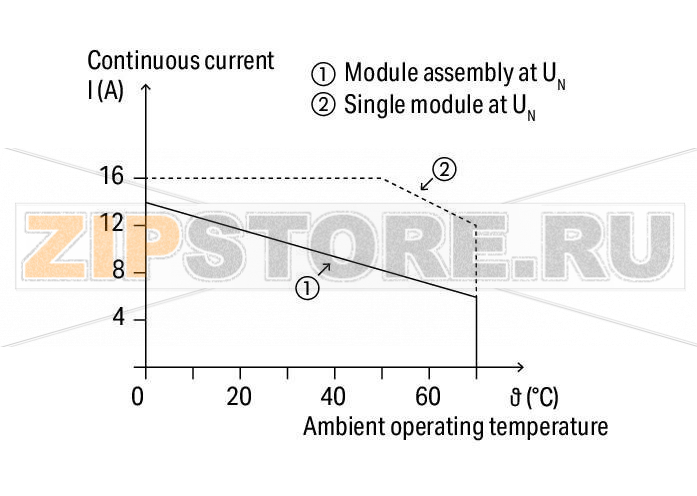

Limiting continuous current	16 A
Max. make current (resistive)	(AC) 32 A / 0,02 s; (AC) 24 A / 4 s
Max. switching voltage	AC 250 V

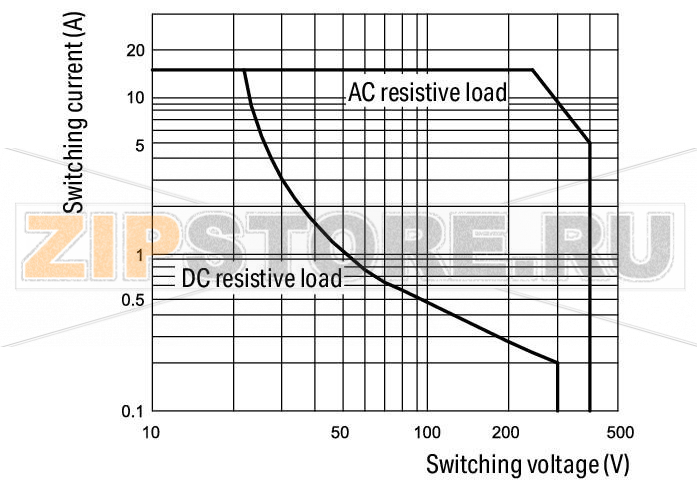

Max. switching power (resistive)	AC 4000 VA; DC see load limit curve
Switching capacity	AC-15: 3 A / AC 240 V; DC-13: 2 A / DC 24 V
Recommended minimum load	12 V / 10 mA
Время срабатывания (тип.)	15 ms
Время возврата	8 ms
Время дребезга (тип.)	6 ms
Electrical life (N.O.; resistive load; 23 °C)	10 x 103 switching operations
Mechanical life (N.O.; resistive load; 23 °C)	5 x 106 switching operations
Max. switching load with load/without load	6 min-1 / 300 min-1

Signaling

Индикация состояния

LED red
Mechanical

Защита и безопасность:

Номинальное напряжение	250 V
Номинальное импульсное напряжение	4 kV
Степень загрязнения	3
Dielectric strength, control/load circuit (AC, 1 min)	5 kVrms
Dielectric strength open contact (AC, 1 min)	1 kVrms
Степень защиты	IP20

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Размеры одножильных проводников	0,34 … 2,5 mm? / 22 … 14 AWG
Тонкие многожильные проводники	0,34 … 2,5 mm? / 22 … 14 AWG
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch

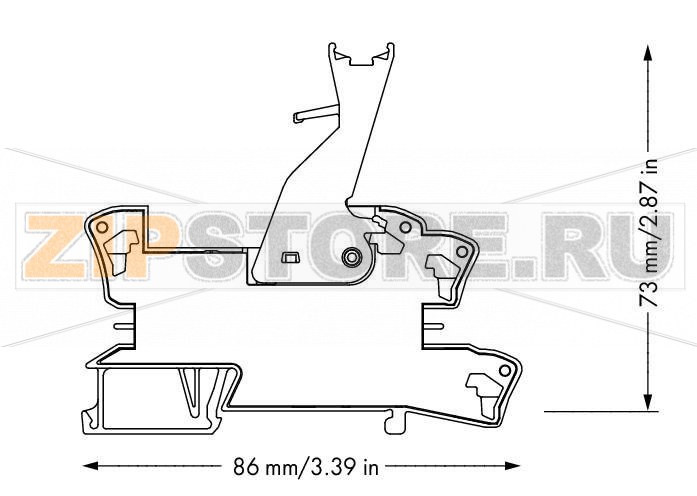

Geometrical Data

Ширина	15 mm / 0.591 inch
Высота от верхнего края DIN-рейки	73 mm / 2.874 inch
Длина	86 mm / 3.386 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Пожарная нагрузка	0,662 MJ
Вес	45 g

Environmental Requirements

Surrounding air (operating) temperature at UN	-40 … 70 °C
Surrounding air (storage) temperature	-40 … 70 °C
Processing temperature	-25 … +50 °C

Стандарты и спецификации:

Стандарты и спецификации

EN 61010-2-201; EN 61810-1; EN 61373; UL 508 (max. 10 A)

Коммерческие данные

Product Group	6 (Interface Electronics)
Тип упаковки	BOX
Country of origin	DE
GTIN	4050821226871
Customs tariff number	85364900990
