Релейный модуль; Номинальное входное напряжение: 24 В перем./пост.тока; 1 перекл. контакт; Красный индикатор состояния; Ширина модуля: 6 мм; 2,50 mm; серые Wago 859-354

Name: Релейный модуль; Номинальное входное напряжение: 24 В перем./пост.тока; 1 перекл. контакт; Красный индикатор состояния; Ширина модуля: 6 мм; 2,50 mm; серые Wago 859-354
Brand: Wago
SKU: 859-354

Каталожный номер 859-354

Релейный модуль; Номинальное входное напряжение: 24 В перем./пост.тока; 1 перекл. контакт; Красный индикатор состояния; Ширина модуля: 6 мм; 2,50 mm; серые Wago 859-354

Розничная цена

22 $ с НДС

array(34) { ["id"]=> string(6) "170675" ["product_id"]=> string(6) "233290" ["id_1c"]=> NULL ["sku"]=> string(7) "859-354" ["sort"]=> string(1) "1" ["name"]=> string(7) "859-354" ["image_id"]=> NULL ["price"]=> float(2073) ["primary_price"]=> string(9) "21.820398" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(2073) ["unconverted_price"]=> float(21.81) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(2073) ["original_compare_price"]=> float(0) ["features"]=> array(7) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(5) "10481" ["value":"shopDimensionValue":private]=> string(2) "91" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.091" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1152 (10) { ["id":"shopDimensionValue":private]=> string(5) "10269" ["value":"shopDimensionValue":private]=> string(1) "6" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "6" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 2 073 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

Примечание: индуктивные нагрузки должны быть подавлены с помощью соответствующей схемы защиты для обеспечения долговечной работы катушек реле и контактов.

Технические данные

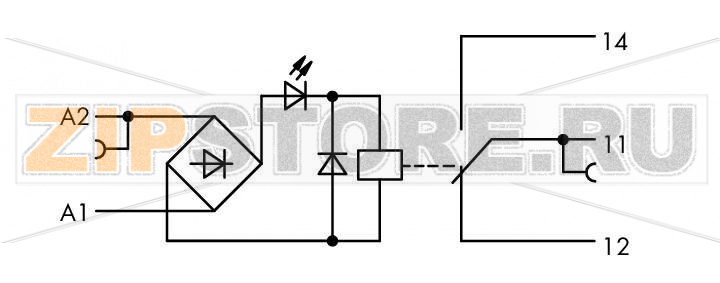

Схема управления

Номинальное входное напряжение UN	AC/DC 24 V
Диапазон входного напряжения	-15 … +10 %
Номинальный входной ток при UN	8 mA

Цепь нагрузки

Количество переключающих контактов (CO)	1
Материал контактов (реле)	AgSnO₂
Допустимый непрерывный ток	5 A
Максимальный ток включения (активная нагрузка)	(AC) 20 A / 0,02 s
Максимальное коммутируемое напряжение	AC 250 V
Максимальная коммутируемая мощность (активная нагрузка)	AC 1250 VA; DC см. график пределов нагрузки
Рекомендуемая минимальная нагрузка	10 V / 10 mA; 24 V / 1 mA
Время срабатывания (тип.)	15 ms
Время возврата	25 ms
Время дребезга (тип.)	3,5 ms
Электрический ресурс (НО; активная нагрузка; 23 °C)	50 × 10³ циклов
Механический ресурс (НО; активная нагрузка; 23 °C)	5 × 10⁶ циклов
Макс. частота коммутации под нагрузкой/без нагрузки	6 мин⁻¹ / 180 мин⁻¹

Индикация

Индикация состояния

Светодиод (красный)

Защита и безопасность

Номинальное напряжение (изоляции)	250 V
Номинальное импульсное напряжение	4 kV
Степень загрязнения	2
Испытательное напряжение, цепь управления/нагрузки (AC, 1 мин)	4 kVrms
Испытательное напряжение, разомкнутый контакт (AC, 1 мин)	1 kVrms

Данные соединения

Технология соединения	CAGE CLAMP®
Одножильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	5 … 6 мм / 0.2 … 0.24 inch

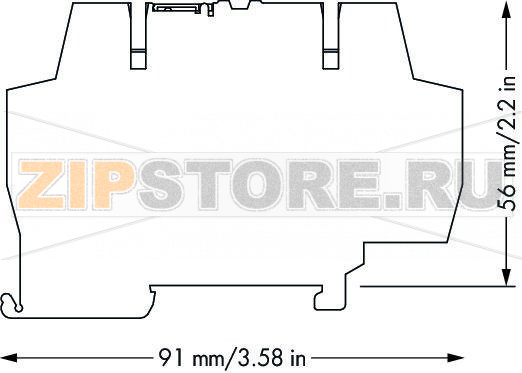

Геометрические данные

Ширина	6 мм / 0.236 inch
Высота от верхнего края DIN-рейки	56 мм / 2.205 inch
Длина	91 мм / 3.583 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	серый
Пожарная нагрузка	0,513 MJ
Вес	22,5 g

Требования к окружающей среде

Температура окружающей среды при работе (при UN)	-40 … +50 °C
Температура хранения	-40 … +70 °C
Температура монтажа/обработки	-25 … +50 °C

Стандарты и спецификации

Стандарты

EN 61010-2-201; EN 61810-1; EN 61373; GL; UL 508

Коммерческие данные

Продуктовая группа	6 (Interface Electronics)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4055143603980
Код ТН ВЭД	85364900990

Описание

Релейный модуль WAGO 859-354 — компактное решение для развязки и коммутации сигналов в системах автоматизации, машиностроении и инженерных сетях зданий. Модуль устанавливается на стандартную 35‑мм DIN‑рейку, имеет один переключающий контакт и оснащён красным светодиодом индикации состояния, что упрощает диагностику в шкафу управления. Пружинная технология подключения CAGE CLAMP обеспечивает быстрое и надёжное присоединение как одножильных, так и гибких проводников без обслуживания.

Области применения включают коммутацию катушек пускателей, клапанов, сигнализации, интерфейс между ПЛК и исполнительными механизмами, а также развязку полевых цепей. Контактный материал на основе AgSnO₂ оптимизирован для коммутации промышленных нагрузок и устойчив к эрозии при дугообразовании, что повышает ресурс при правильной эксплуатации.

К типовым причинам отказов релейных модулей относятся превышение паспортных токов и напряжений, высокие пусковые токи ламповых и емкостных нагрузок, отсутствие подавления индуктивности на катушках и обмотках (что ведёт к интенсивному искрению и подгоранию контактов), превышение допустимой частоты коммутаций, перегрев из‑за плохого контакта в клеммах, воздействие агрессивной среды и работа вне допустимого температурного диапазона. Длительная работа на очень малых токах ниже рекомендуемого минимума также может вызывать увеличение переходного сопротивления из‑за образования плёнок на поверхности контактов.

Понять, что WAGO 859-354 вышел из строя, можно по ряду признаков: светодиод горит, но нагрузка не переключается (износ или залипание контактов); светодиод не загорается при подаче управляющего сигнала (обрыв катушки или отсутствие питания); слышимый «щёлчок» отсутствует либо реле дребезжит; наблюдается повышенный нагрев корпуса или клемм; на выходе фиксируется аномально высокий падение напряжения и нагрев при малой нагрузке (повышенное переходное сопротивление); контакт «прилип» и не размыкается при снятии управления. Дополнительно полезно измерить сопротивление катушки и проверить состояние контактов под нагрузкой.

Рекомендации по эксплуатации и уходу: применяйте схемы подавления перенапряжений для индуктивных нагрузок (диод для DC, RC‑цепь или варистор для AC) максимально близко к источнику помех; соблюдайте дерейтинг по току и температуре и не превышайте допустимую частоту коммутаций; обеспечьте правильную зачистку и сечение проводников в соответствии с требованиями, избегайте ослабленных соединений; поддерживайте чистоту и сухость внутри шкафа, учитывая степень загрязнения 2; периодически выполняйте функциональную проверку включения/отключения и контролируйте нагрев узла при типовых режимах работы. Для низкоуровневых сигналов используйте специализированные контакты или модели, рассчитанные на малые токи. При замене всегда полностью снимайте питание и применяйте идентичный по параметрам модуль.
